第 1 部 基本篇 第 4 章 制作生产程序
4-101
・压入量
设定执行多针引脚矫正动作时将引脚压入工具的量。以工具的上面为基准，设定压入量。对
多针工具、凹工具、凸工具分别进行设定。
・矫正位置偏移量 XYθ
输入将元件压入矫正工具时的 XYθ位置。
除手动输入数值外，通过「4-5-7-7 矫正位置确认」功能也可以示教完成输入。
对多针工具、凹工具、凸工具分别进行设定。
注意
● 引脚矫正工具的压入位置，是在机器设置-单元设定-多针引脚矫正设定-
安装位置中所设定的位置。
通常不需要输入矫正位置偏移量。
本偏移量是为了对治具压入位置的误差进行微调整。工具的压入位置发生偏
移时，请进行调整。
第 1 部 基本篇 第 4 章 制作生产程序
4-102
检查选项卡的项目，根据元件类型等的设置状况，其设置会有限制。
元件类型
可插入
元件判定
引脚
矫正
贴片
基板面
高度测定
贴片后
元件面
高度测定
贴片前
元件面
高度测定
元件方向
判别设定
元件插入
异常检测
芯片
站立
吸取
位置
偏移
异元件
判断
多针引
脚矫正
方形芯片
× × ○ ○ ○ × × ○ ○ ○ ×
方形芯片
(LED)
× × ○ ○ ○ × × ○ ○ ○ ×
圆筒形芯片
× × ○ ○ ○ × × ○ ○ ○ ×
铝电解电容
× ×
○ ○ ○ × × ○ ○ ○ ×
SOT
× ×
○ ○ ○ × × ○ ○ ○ ×
微调电容器
× ×
○ ○ ○ × × ○ ○ ○ ×
网络电阻
× ×
○ ○ ○ × × ○ ○ ○ ×
SOP
× ×
○ ○ ○ × × ○ ○ ○ ×
HSOP
× ×
○ ○ ○ × × ○ ○ ○ ×
SOJ
× ×
○ ○ ○ × × ○ ○ ○ ×
QFP
× ×
○ ○ ○ × × ○ ○ ○ ×
GaAsFET
× ×
○ ○ ○ × × ○ ○ ○ ×
PLCC (QFJ)
× ×
○ ○ ○ × × ○ ○ ○ ×
PQFP
(BQFP)
× × ○ ○ ○ × × ○ ○ ○ ×
TSOP
× ×
○ ○ ○ × × ○ ○ ○ ×
TSOP2
× ×
○ ○ ○ × × ○ ○ ○ ×
BGA
× ×
○ ○ ○ × × ○ ○ ○ ×
QFN
× ×
○ ○ ○ × × ○ ○ ○ ×
单向引脚
连接器
× × ○ ○ ○ × × ○ ○ ○ ×
双向引脚
连接器
× × ○ ○ ○ × × ○ ○ ○ ×
Z
形引脚
连接器
× × ○ ○ ○ × × ○ ○ ○ ×
J
引脚插座
× ×
○ ○ ○ × × ○ ○ ○ ×
鸥翼式插座
× ×
○ ○ ○ × × ○ ○ ○ ×
带减震器的
插座
× × ○ ○ ○ × × ○ ○ ○ ×
插入元件
○ ○
○ ○ ○ ○ ○ ○ ○ ○ ○
INS
电解
电容器
○ × ○ ○ ○ ○ ○ ○ ○ ○ ×
其他元件
× ×
○ ○ ○ × × ○ ○ ○ ×
第 1 部 基本篇 第 4 章 制作生产程序
4-103
(12) 图像
通过 3D 传感器，输入对元件中心进行定心的信息。
图像定心时通过 3D 传感器识别插入元件的引脚前端，进行定心。而且在图像定心中，还可以执行
引脚弯曲等的不良检测。
对于图像项目，要设定定心、不良检测所需的引脚、焊球等的尺寸，以及不良检测的级别等。
图像定心的对象元件为插入元件。

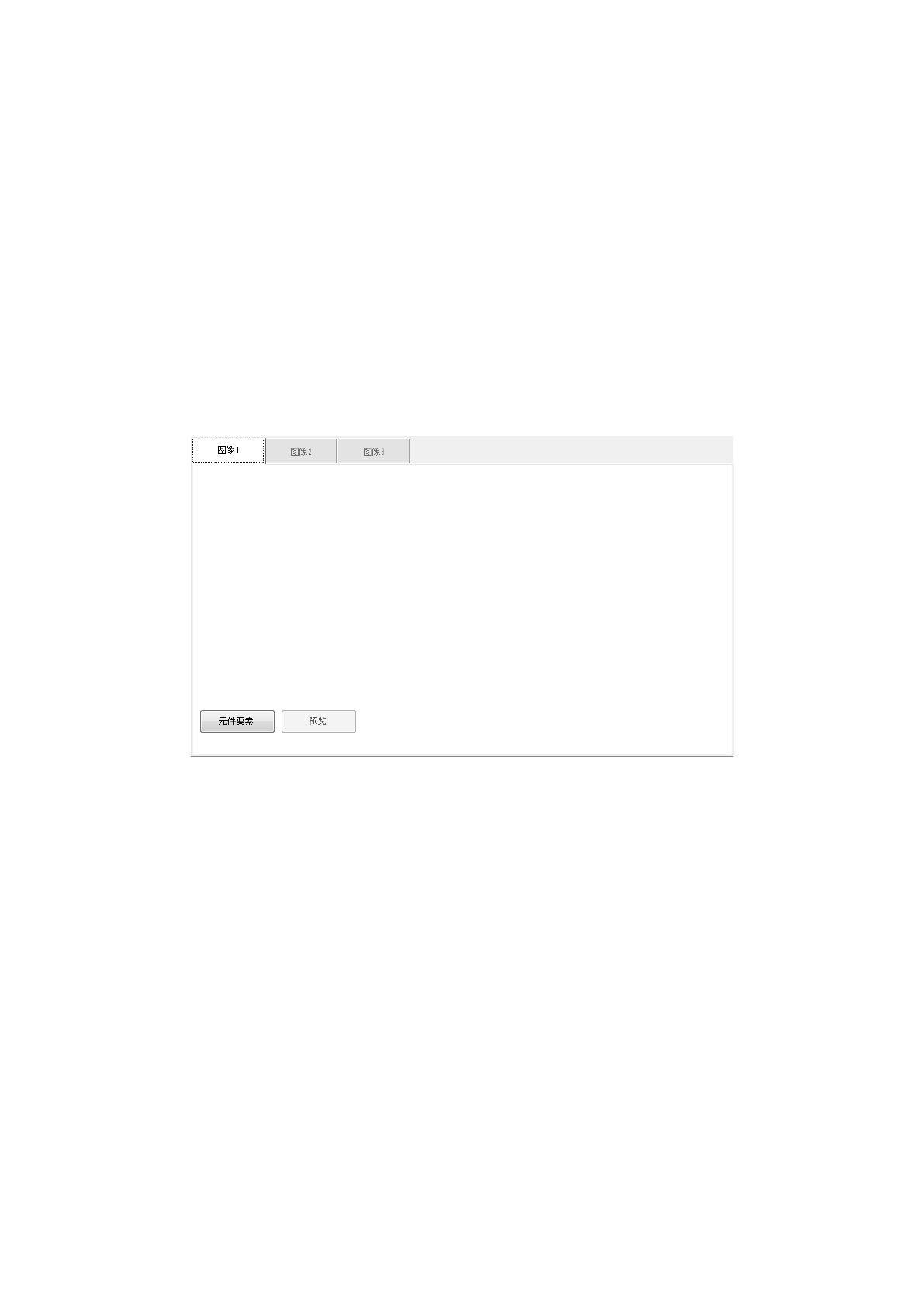

・ 识别形状数据画面
选择图像 1 的选项卡时，将打开以下画面。
按下图像 1 选项卡上的「元件要素」按钮，可以制作插入元件的要素数据，在制作了要素数
据后，按下「预览」按钮就可以阅览所制作要素的版面。
插入元件数据的制作方法，与之前的通用图像元件相同。
有关详细内容，请参照第 11 章「插入元件（扩展配列）」。
