第 2 部 功能详解篇 第 7 章 机器设置 7-7 3. 在 ZA - 轴不使用的情 况下，在 ZA_F IXED_BRAC KET （ 40182877 ） ，请 固定 ZA 轴。 危险 为了防止因突然启动发生的事故，请切断电源 后再进行操作。 ・ 确认 Z 轴处于最上面 的位置，安装固定金属 件。 ・ 请确认 Z 轴已被固定金属 件固定住。 M3 螺丝 ZA_F IXED_BRAC KET (4018287 7)
第 2 部 功能详解篇 第 7 章 机器设置
7-6
(2) 设置方法
1) 用复选按钮，指定所要使用的装置单元。
带勾选标记即设置为使用，没有勾选标记则设置为不使用。
2) Head 从不使用状态变更为使用状态时，请解除 Head 的锁定。解除后各 Head 要进行返回
原点。所有 Head 为伺服 OFF 时，请按照画面的指示，执行全轴返回原点。
3) Head 从使用状态变更为不使用状态时，请固定该 Head 的 Z 轴。这时，请根据画面的指示
进行操作。
※ 将 Head 及 Head 的各轴（Z 轴）设置为“不使用”时，请按照以下方法固定未使用轴。
※ 变更贴片头 1～4 的使用/未使用状态时，为了判定有无吸嘴请取得无吸嘴真空值，并保存机
器设置。
有关取得无吸嘴真空值，请参照「7-3-2-4 无吸嘴时真空值」。
1. 请用固定螺丝②将 ZM STOPPER①安装在 Head 侧面的丝锥③上，顶住Ｚ轴滑轮，用固定
螺丝②固定。
2. 轴的设置从不使用变更为使用时，请拧松固定螺丝②，将 ZM STOPPER①取下，解除 Z 轴
的固定。
40210361
ZM_STOPPER
×2
个
40049671 COVER_CUSHON
×4
个
SM4030601SC
×4
个
扳手孔
SL6030892TN×4 个
第 2 部 功能详解篇 第 7 章 机器设置
7-7

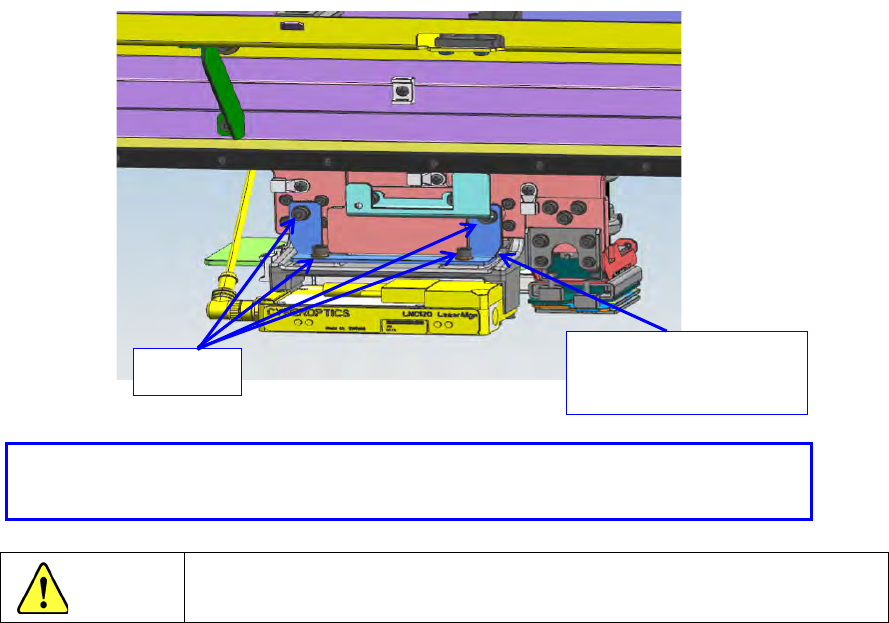

3. 在 ZA-轴不使用的情况下，在 ZA_FIXED_BRACKET（40182877），请固定 ZA 轴。
危险
为了防止因突然启动发生的事故，请切断电源后再进行操作。
・确认
Z
轴处于最上面的位置，安装固定金属件。
・
请确认 Z 轴已被固定金属件固定住。
M3
螺丝
ZA_FIXED_BRACKET
(40182877)
第 2 部 功能详解篇 第 7 章 机器设置
7-8
7-3-1-2 基本
选择基本，会显示以下画面。
点击各选项卡，可指定 [Head]、[基本]、[传送]、[MTS]、[3D传感器]。
(1) 设置项目
No.
项目
设置内容
1 基本
指定单元的使用／不使用。
万一单元发生故障时，若本项目里设置为“不使用单元”，
可在不变更生产程序数据的情况下执行吸取贴片。
指定各台架的台架种类。
为了完成生产程序贴片，需要上述单元时，实际可否进行贴片，请见下表。
No.
单元
生产动作
1
供料器浮动传感器
（前侧、后侧）
只要删除功能，即可执行贴片。
2
供料器台车
（前侧、后侧）
只要删除功能，即可执行贴片。
3 引脚矫正 只要删除功能，即可执行贴片。
4
自动更新送料器台架类
型
只要删除功能，即可执行贴片。
5 编辑元件数据时的改善
不影响生产动作。
在勾选处设为 ON
时，变更程序编辑的元件数据，可以对部
分吸取数据自动化的项目，不再执行吸取数据的自动化。
6
多针引脚矫正
只要删除功能，即可执行贴片。
