第 2 部 功能详解篇 第 7 章 机器设置 7- 34 (2) 设置方法 1) 标记位置校正 进行 MT S 台架标记的第 1 标记和第 2 标记位置的示教 。 选择要设置偏差 值的标记项目，按下 示教面板 装置键（ 「 HMS 」或「 CAMERA 」） 显 示 MT S 台架标记，开始 进行示教。 检查和进行调整 ，使示教位置处于台架标 记的中心 。 示教结束后，会 自动输入相对于台架标记 位置设计 值的 X 、 Y 偏差值 。
第 2 部 功能详解篇 第 7 章 机器设置
7-33
7-3-4-3 MTS 装配位置偏差
选择MTS装配位置偏差后，可显示如下画面。
进行MTS装配位置偏差设置。
可进行托盘标记位置1、2的设置。
(1) 设置项目
1) MTS/
标记位置校正
标记位置校正功能，是指取得 MTS 台架标记的水平方向（X、Y）相对于设计原点的偏差，
以便在吸取元件时校正生产程序的吸取坐标。
＜俯视图＞
MTS
(TR5SNK)
第 1 标记 第 2 标记 标记位置校正
Front<
--->Rear
第 2 部 功能详解篇 第 7 章 机器设置
7-34
(2) 设置方法
1)
标记位置校正
进行 MTS 台架标记的第 1 标记和第 2 标记位置的示教。
选择要设置偏差值的标记项目，按下示教面板装置键（「HMS」或「CAMERA」） 显 示 MTS
台架标记，开始进行示教。
检查和进行调整，使示教位置处于台架标记的中心。
示教结束后，会自动输入相对于台架标记位置设计值的 X、Y 偏差值。
第 2 部 功能详解篇 第 7 章 机器设置
7-35
7-3-5 功能设定
7-3-5-1 吸取错误条件设置

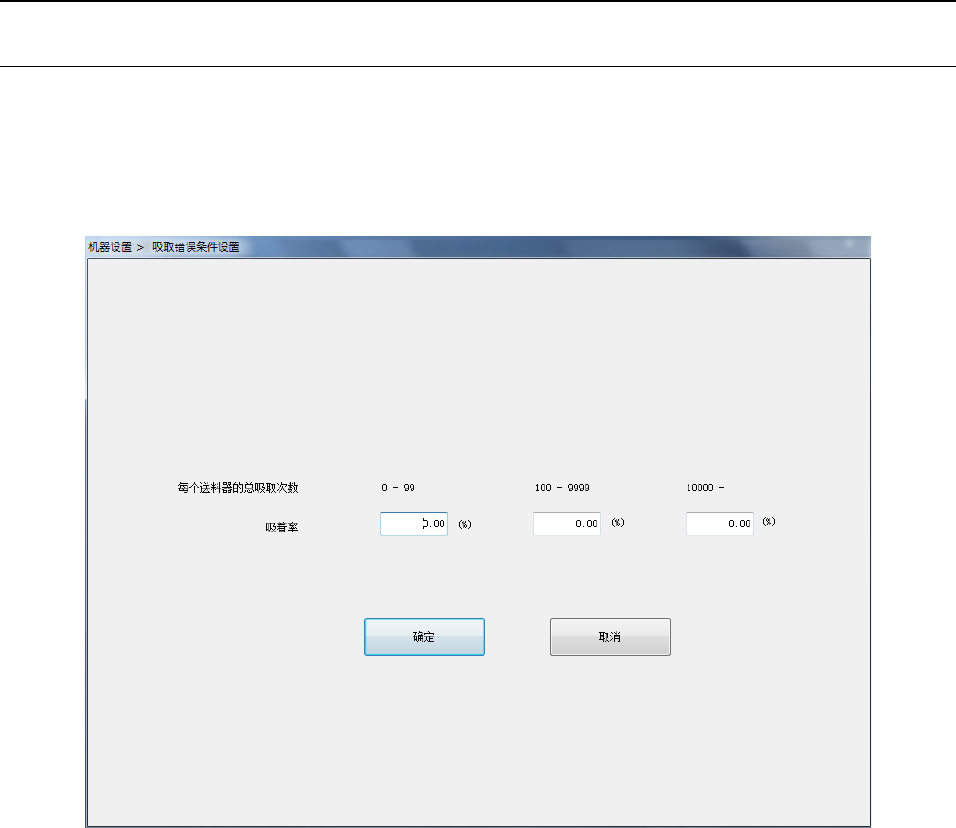

选择设置吸取错误条件后，可显示如下画面。
设置每个供料器的总吸取次数中的吸取率。
在操作选项中的生产-显示选项勾选"生产开始时，显示吸取错误"后，在生产开始前，若有未达到设置
的吸取率的供料器时，会显示错误。
(1) 设置方法
1) 从信息区域的 NUM 按钮分别输入各个供料器的总吸取次数。
