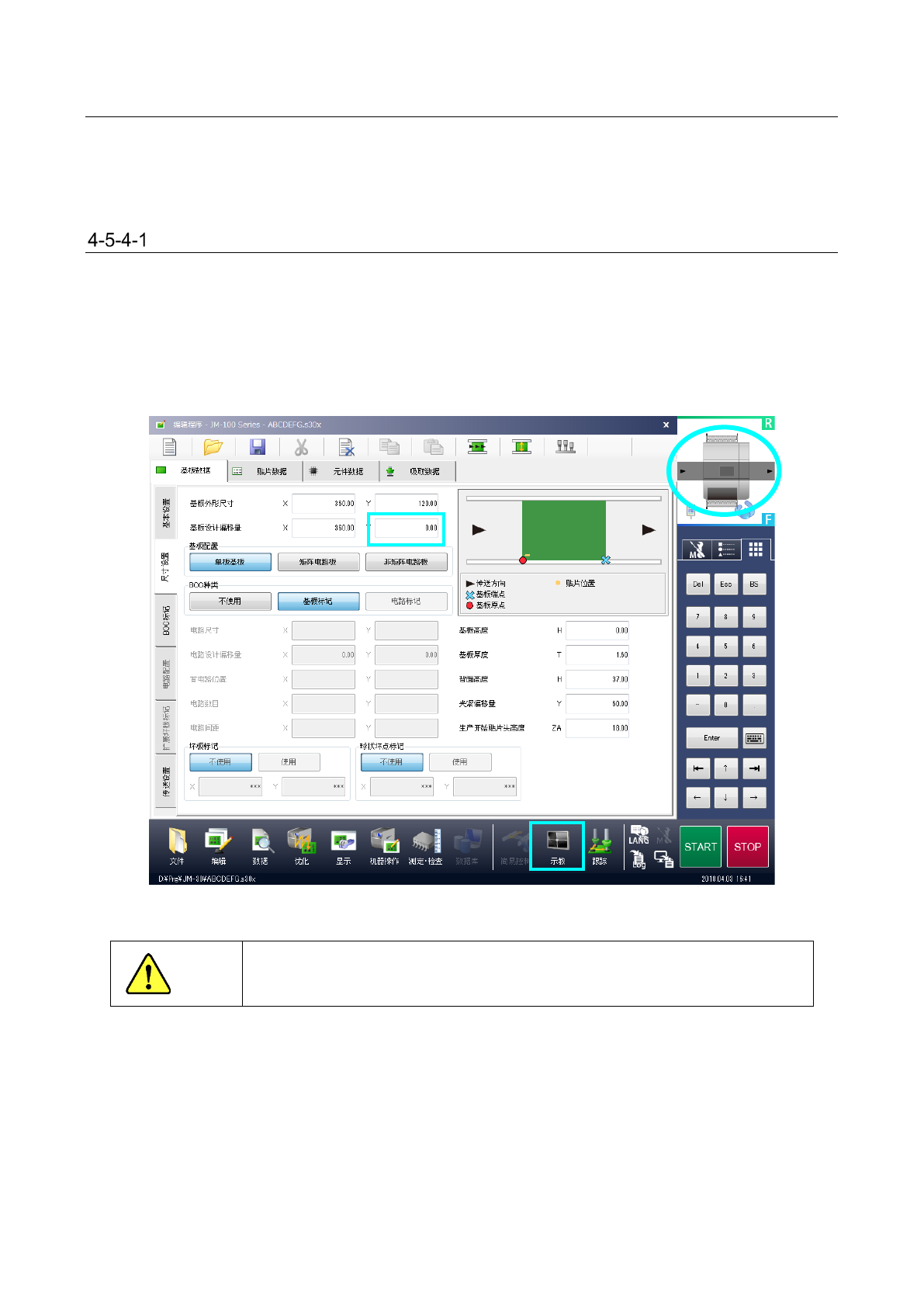

4-5-4 示教

示教是指一边直接看贴片位置等的图像，一边进行位置对准。

示教分为坐标的示教，及标记识别示教。

一般使用触摸屏进行示教操作。

坐标的示教

开始示教时，请将光标移动到要示教数据的位置，再按功能栏的[示教]按钮。针对要示教的项目在选择

必要的示教装置的状态下，会显示示教画面。使用摄像机进行示教时，摄像机的映像会显示在画面上（叠

加）。

如果没有要示教的项目，即使在画面上按示教按钮，也不能启动示教。

注意

为了避免人身伤害，在示教操作过程中，切勿将手放入装置内部，也不要将脸

和头靠近装置。

第 1 部基本篇第 4 章制作生产程序

4-161

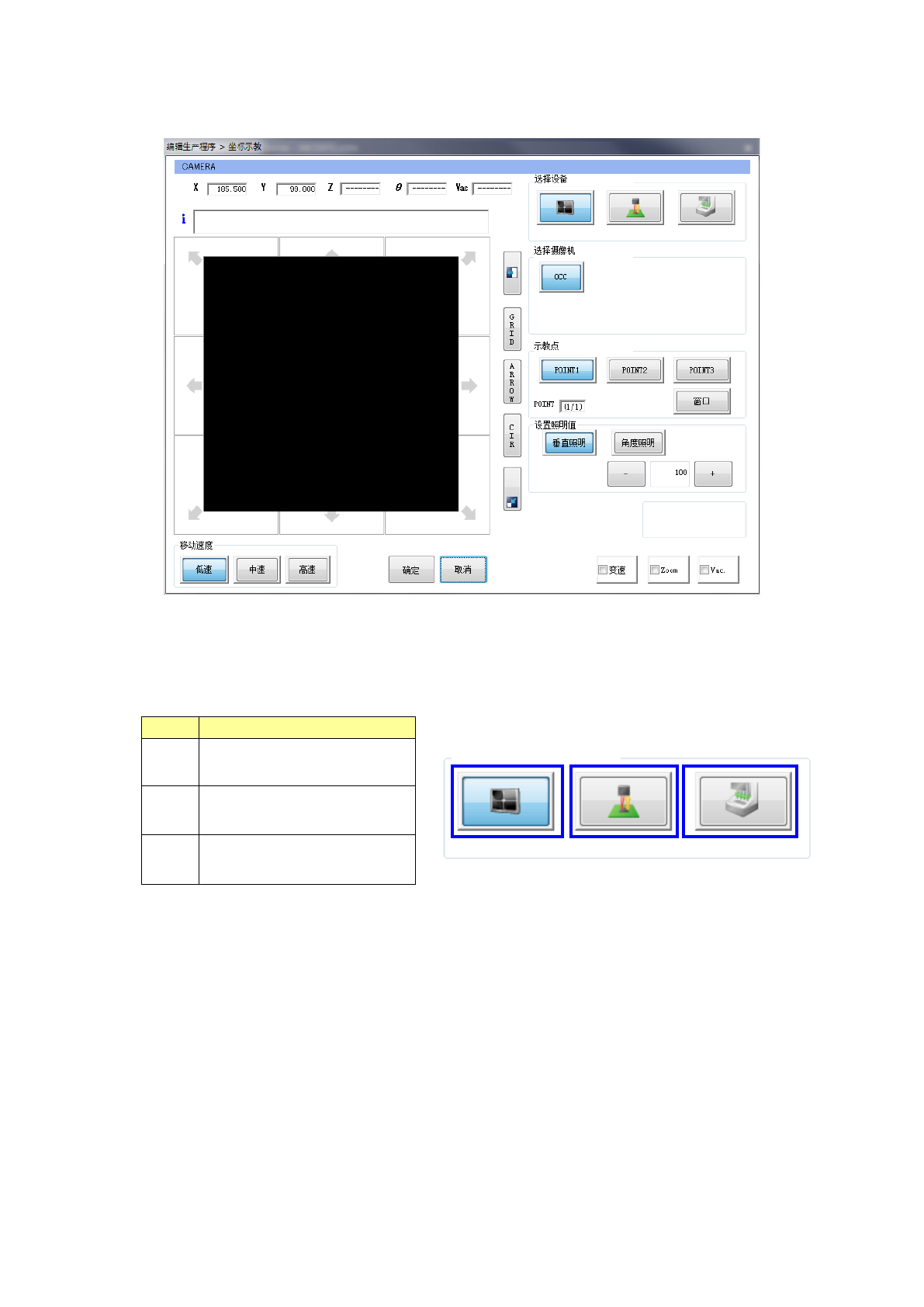

(1) 通过摄像机示教

1) 选择设备

按下装置图标按钮可切换示教时使用的设备。

指定要使用的示教设备后，指定的设备会移动到当前显示的坐标上。

2) 选择摄像机

指定示教时使用的摄像机。

No.

示教设备

摄像机

2 HMS

3 Head 设备

③

①

②

选择设备

第 1 部基本篇第 4 章制作生产程序

4-162

3) 示教点

点

概要

POINT1

取得当前位置为示教坐标。

POINT2

处示教位置的中点为示教坐标。

POINT3

处示教位置的中点为示教坐标。

WINDOW

对窗口光标的左上角与右下角的坐标进行示教时的光标中

心为示教坐标。

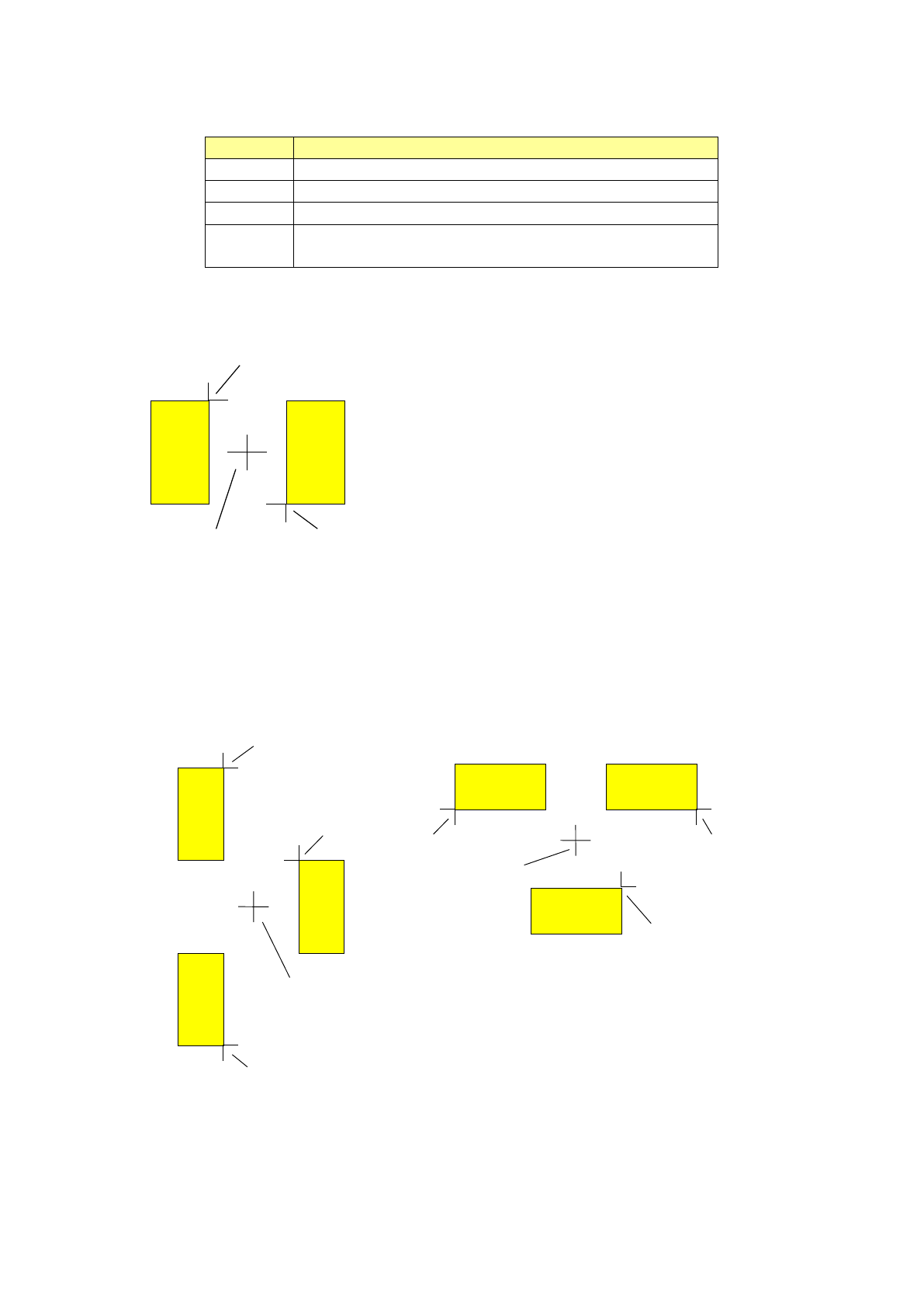

① POINT2 或 POINT3 的示教方法。

a) OINT2 进行示教时

输入上述 A，B 2 点，从点 A 与点 B 的位置决定 2 点的中点（点 C）的坐标，将点 C 的坐标

作为示教的坐标。

b) 以 POINT3 进行示教时

输入 A，B，C 3 点，将点 D 的坐标作为示教的坐标。

（点 D 的 X 方向是由点 A 或点 B 与点 C 的中点，Y 方向是点 A 与点 B 的中点求得。）

Ｄ

Ｄ1

基板パッド

基板

Pad
