第 1 部 基本篇 第 3 章 维护
3-29
1) 在「台架定位销」和「导轨轴」涂上润滑油。
2) 在「台架定位销」的接收侧（贴片机侧）也涂上润滑油。
1) 在「台架定位销」和「O 环」涂上润滑油。
注油项目

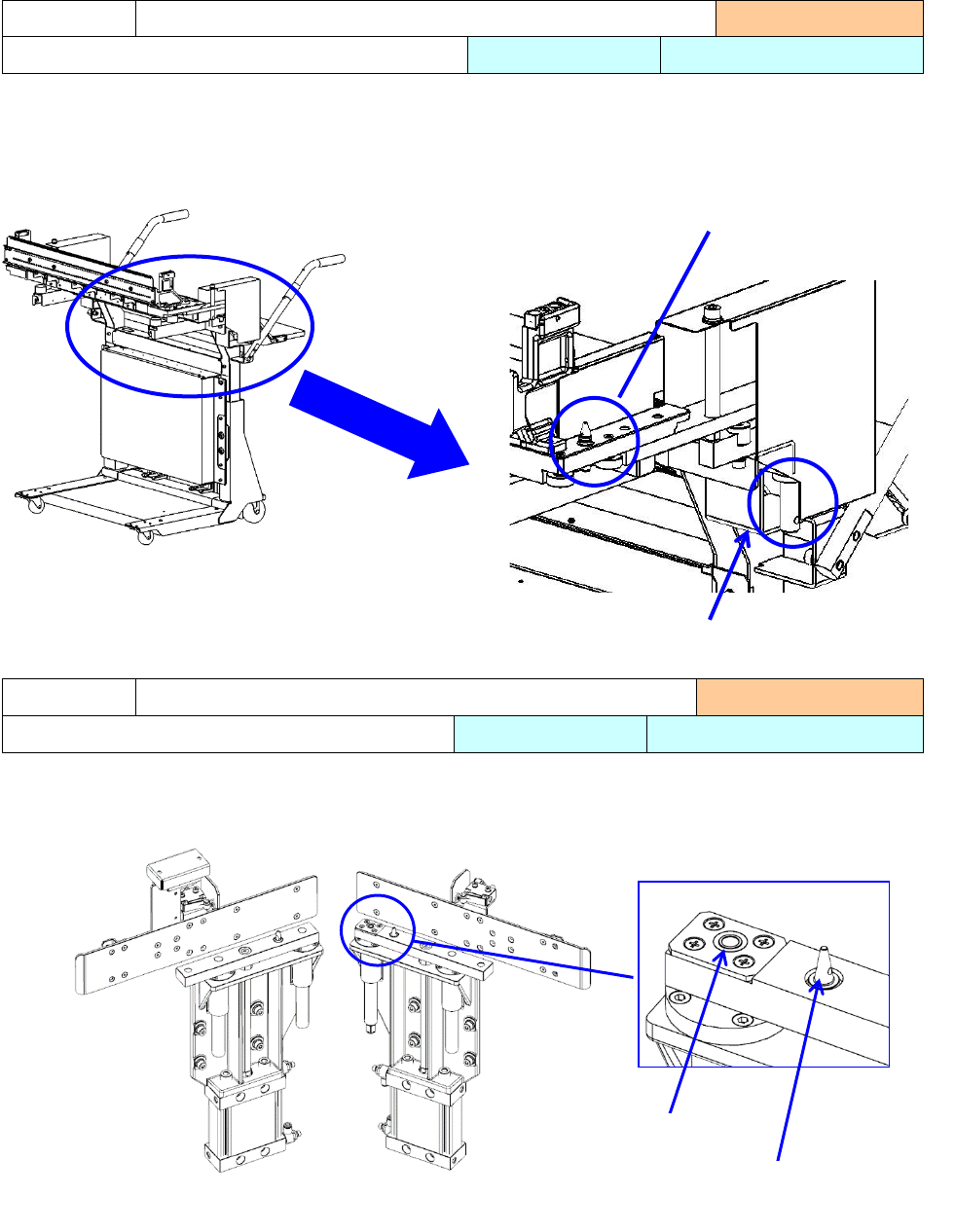

3-3-7 统一更换台车
实施频度 ： 2 个月
使用工具 ： 毛刷 使用润滑油：6459 润滑油 N
注油项目
3-3-8 台架升降机
实施频度 ： 2 个月
使用工具 ： 毛刷 使用润滑油：6459 润滑油 N
台架升降机 L 台架升降机 R
O 环
台架定位销（两侧 2 处）
台架定位销（左右 2 处）
导轨轴（两侧 2 处）
第 1 部 基本篇 第 3 章 维护
3-30
3-4 消耗品列表
No 件号 品名 个数 单元
寿命
更换
日期
备 注
(时间/数量) (年)
1
E3052729000
FILTER
8
HEAD
3,500 h
0.5
2
40001339
NOZZLE ASSEMBLY 501
1
HEAD
3,000 Million times
0.9
3
40001340
NOZZLE ASSEMBLY 502
1
HEAD
3,000 Million times
0.9
40001344 NOZZLE ASSEMBLY 506 1 HEAD 750 Million times 1
40001345 NOZZLE ASSEMBLY 507 1 HEAD 750 Million times 1
4 40044239 NOZZLE ASSEMBLY 508C 1 HEAD 750 Million times 1
5
E2233725000
STOPPER CHIP
1
CARRY
13,200 h
*
Stopper (
※根据基板材质
)
6 40107793 CONVEYOR_BELT_R 3 or 4 CARRY 33 Million times 1
FRONT
：
L/R
侧、
REAR
：
R 侧，共 3 个。
（MC RevB 之前）
L 侧 R 侧（FRONT 和
REAR 通用），共 4 个
（
MC RevB
以后）
7 40107791 CONVEYOR_BELT_C 2 CARRY 33 Million times 1
CENTER 用
8 40092060
CONVEYOR_BELT_IN_OU
T_XL
1 CARRY 33 Million times 1
REAR：L 侧
（在 MC RevB 之前）
9
40027147
SILICON SHEET
80
FCS
1
-
10
40027235
TRAYSEE
1
FCS
-
-
有明显沾污或用尽时更换
11 40128134 ADHESIVE_SHEET 48 FCS 1 -
12 40218794 FILTER 1 HEAD 3,500 h 0.5
Head
电磁阀专用
大气开放用过滤器
13
40250917
CHECK_VALVE
1
EJECTOR
-
-
发现真空压力低下时更换
3-5 推荐定期更换部件
除消耗品之外，因磨损、老化等原因，必须定期更换的零部件列表如下。
不论本表标示与否，所有“气”相关机器，凡是气中混入油、水分时，必须进行更换。
更换方法，请询问本公司售后服务部门或代理店。
No
件号
品
名
个数
部位
更换标准
(年)
备
注
1
PF901010000
过滤器零件
1
盖（罩）
1
前后的压力差
0.1 MPa
2
PF901006000
过滤器零件
B
1
盖（罩）
1
前后的压力差
0.1 MPa
3 EZ175664711
BATTERY PACK
(BS06A-H24/2.5L)
1 电气部分 3
1 年＝6,600 小时 （22 小时/1 天×300 天/年）
3-6 使用润滑油、油
No
件号
品
名
容量
备注
1
MDFRX1001L0
DEFRIX OIL NO1
800 ml
2
40032449
6459 GREASE N
400 g
使用注油枪
3
40127626
GREASE_GUN
4
40127627
GREASE_GUN_NOZZLE
5
40046643
CG2 GREASE
2.5 mg
注射器型
6
40094361
NSL GREASE
80 g
使用手持油泵
7
40098975
NSK_HGP
装入小型伸缩容器的单按式安装型
8
40106055
FLEXIBLE NOZZLE
可装入
No.6
注油枪的
XY
滚珠丝杠用
9
EZ764002555
AFF
＋
400
400 g
第 1 部 基本篇 第 3 章 维护
3-31

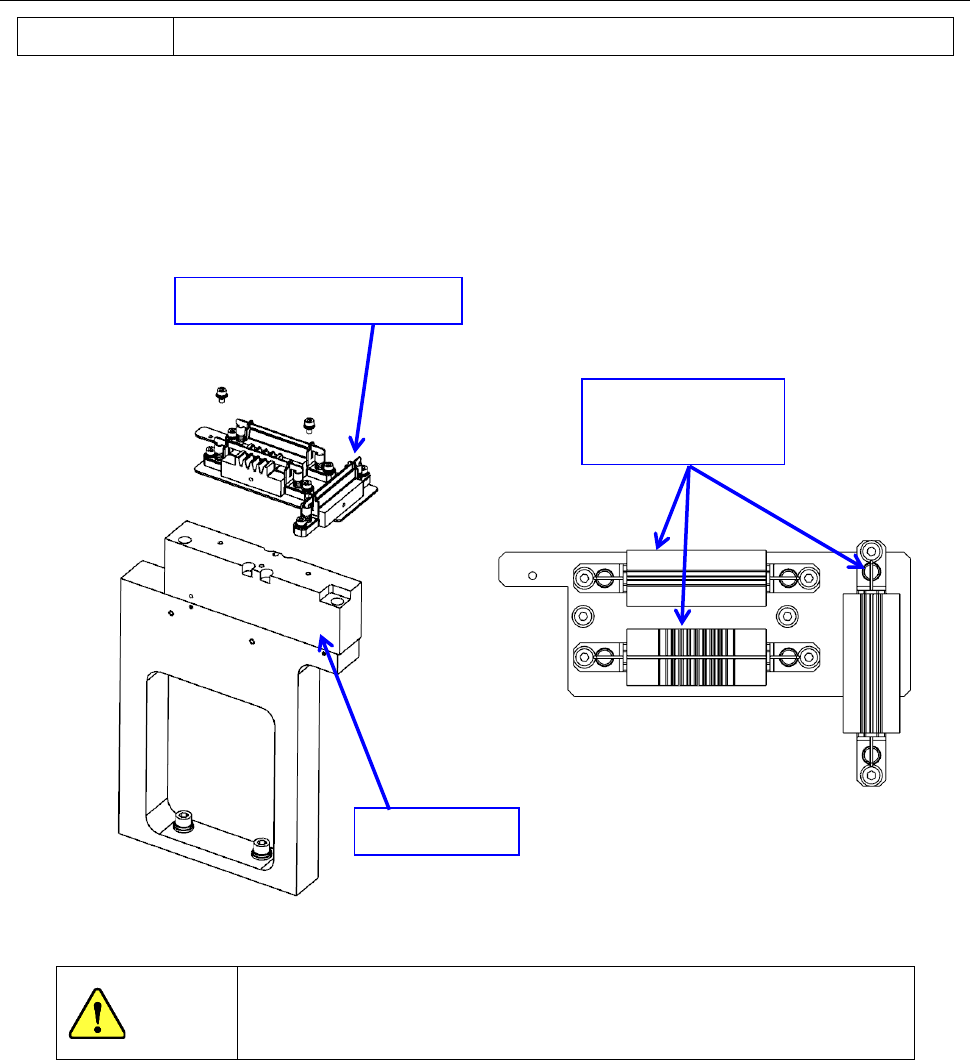

3-7 更换多针引脚矫正治具单元
更换位置 多针引脚矫正单元
1) 请按照图示，从治具基座块上取下引脚矫正单元。
2) 请勿取下矫正治具本身，而应更换整个单元。
3) 请将引脚矫正单元安装在治具块上。
请注意朝向不同，可能造成无法矫正。
注意
请勿取下矫正治具。
矫正治具
※请勿取下
治具块
多针引脚矫正单元
