第 2 部 功能详解篇 第 10 章 自己诊断功能
10-9
10-3-3-3 3D 传感器沾污检查
在自己诊断菜单选择[3D 传感器]，将显示 3D 传感器沾污检查画面。
(1) 操作
1) 进度条
显示测量的经过。测量结束即变为 100%。
2) [确认]按钮
按[确认]按钮，各 Head 单元即移动到等待位置开始测量。
有关详细，请参照下一项「设置方法」。
警告
按[确认]，轴即移动。
按[确认]前，请务必确认没有人正在进行装置内部的作业。
为了防止人身伤害，运行中切勿将手伸入装置内部，也不要将脸和头靠
近装置。
第 2 部 功能详解篇 第 10 章 自己诊断功能
10-10
10-3-3-3-1 设置方法
在按下[确认]按钮的同时，按照[操作]所显示的指示内容执行操作，执行沾污检查。
完成设置前的动作如下所示。
(1) 前侧供给装置的去除
为了手动安装夹具，请事先去除吸附在前侧的装置。
(2) 吸嘴配置
在 Head 上安装第 508 号吸嘴。此时，需要给 R-ATC 分配 508 吸嘴。
(3) 吸取夹具盘
按照画面上的指示时刻，手动吸取夹具盘。
尽量吸取夹具盘的中心位置。
(4) 移动 Head
将 Head 移动至 3D 传感器识别位置。
(5) 通过 3D 传感器设别夹具
通过 3D 传感器，检查玻璃面上是否有影响测量的沾污、杂物。
发生错误时，Head 会退回，请用除静电刷等清除杂物。
按下[确认]，重新执行检查。
(6) 归还夹具
Head 会返回安装夹具的位置，请取下夹具盘。
之后，吸嘴自动返回到 R-ATC。
警告
沾污严重时，请在结束 3D 传感器沾污检查，系统下电之后，用沾有酒
精的软布擦拭清理。
在接通电源的状态下，在装置内部操作是非常危险的行为。
强行去除沾污，会在玻璃面留下划痕，导致无法识别的情况。
如果去除沾污后仍然报错，或者发现玻璃背面有沾污时，请向敝公司服
务部门或者代理店咨询。
测量结束后，进度条会变为 100%。
反复测量时，请选择[确认]。选择[确认]，将显示上一个画面。
第 2 部 功能详解篇 第 10 章 自己诊断功能
10-11
10-3-3-4 Head 偏移量
从菜单选择[Head 偏移量]，即显示 Head 偏移量对话框。
设置各 Head 在 OCC 上的装配位置、以及激光校正安装在主机(以贴片机为基准)上的角度。
仅当特定 Head 的贴片偏移在一定方向时，需要设置此项。
设置时，要使用裸芯片。

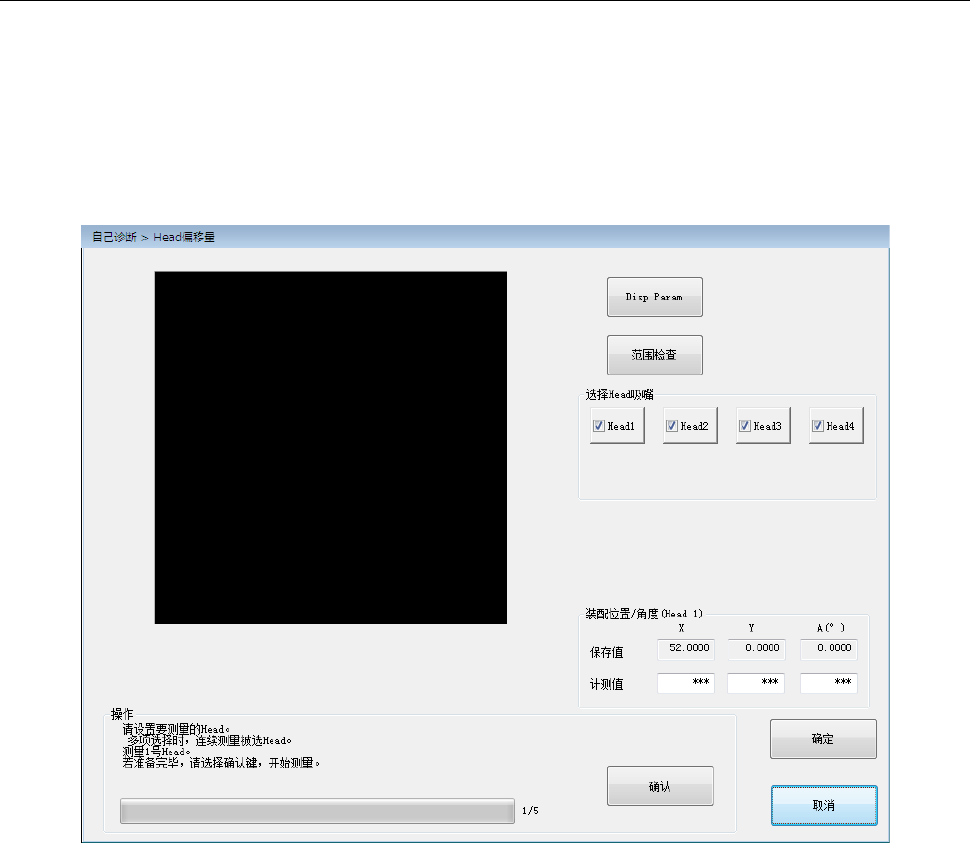

・Head 偏移量画面
(1) 选择 Head 吸嘴
从「Head1」、「Head2」、「Head3」、「Head4」选择要测量的 Head。
