第 2 部 功能详解篇 第 7 章 机器设置 7- 50 4) 测量后取得阈值 后，按下 [OC C 坏板标记信息 ] 按钮 即显示结果。
第 2 部 功能详解篇 第 7 章 机器设置
7-49

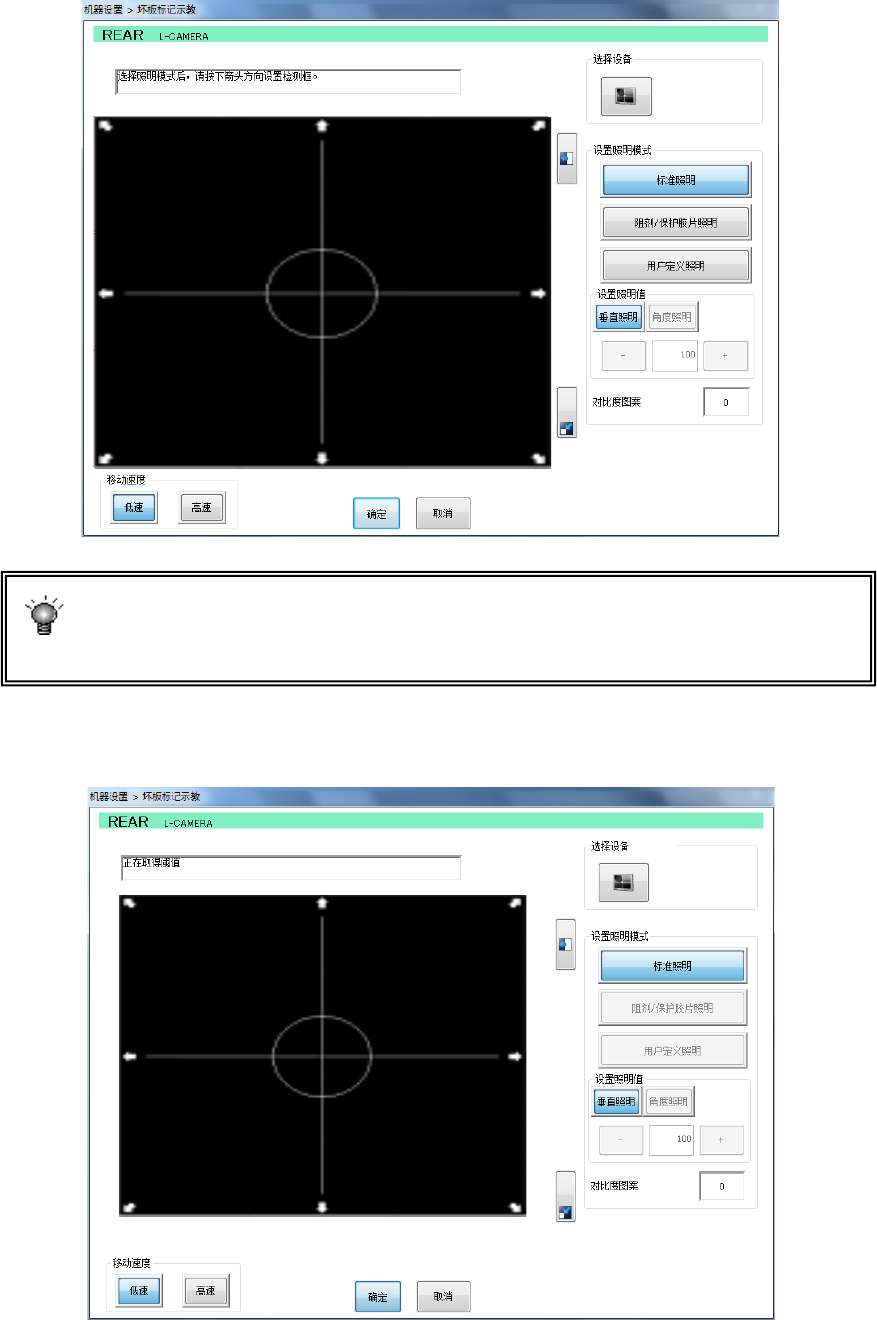

2) 确认坏板标记位置的坐标后，指定检测框的位置（左上、右下）。可通过示教画面的方向键
改变检测框的尺寸，按下[ENTER]按钮确定。
如果标记相对基板的映像较黑，请按选择设备的摄像机按钮。
切换极性，相对基板映像较黑的标记会变得较白。
使用摄像机按钮切换极性，仅当测量框输入时有效。
3) 确定测量框后，则进行阈值测量动作。
有标记位置与无标记位置交互进行设别动作。
第 2 部 功能详解篇 第 7 章 机器设置
7-50

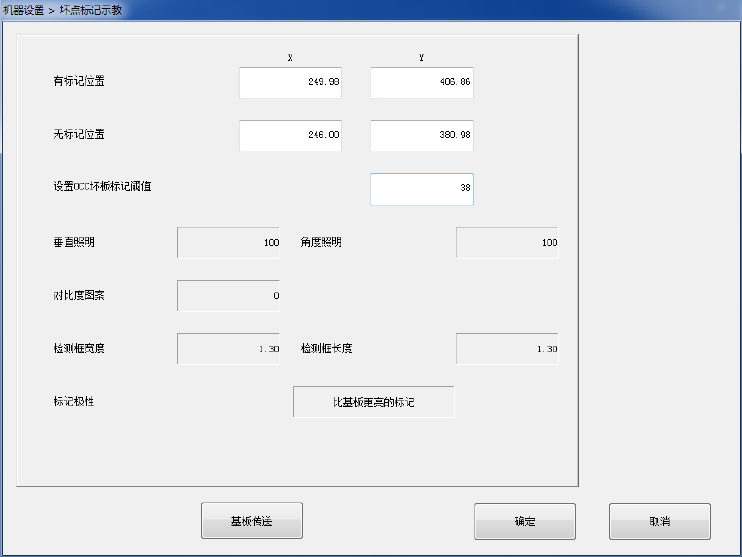

4) 测量后取得阈值后，按下[OCC 坏板标记信息]按钮即显示结果。
第 2 部 功能详解篇 第 7 章 机器设置
7-51
7-3-6-3 在线连接
选择在线连接，则显示以下画面。
在该画面，设定IFS-NX(Intelligent Feeder System)、外部输出功能。
※ 有关 IFS-NX 及外部输出功能的设定，请参照『IFS-NX 使用说明书』、『 外 部 输出功能 使用说明
书』。
(1) 设置项目
No.
项目
设置内容
1
主机在线连接
在线连接本装置时，设定为“连接”。
设定为“不连接”时，全部项目的设定为无效状态。
2
主机名
设定连接所使用的主机
(
计算机名或
IP
地址
)
。※
IP
地址号，请按网络管
理员的指示进行设定。
3 服务器连接
将本装置连接到服务器时，设定为“连接”。
设定为“不连接”时，全部项目的设定为无效状态。
4
服务器名
设定连接所使用的服务器
(
计算机名或
IP
地址
)
。※
IP
地址号，请按网络
管理员的指示进行设定。
5
端口号
在
0
～
65535
间输入服务器选项的端口号。
6
连接测试
对服务器选项所指定的服务器元件数据库，执行连接测试。
7
功能设定
设定问询上级系统是否可以开始执行功能的使用／未使用。
设定
TraceMonitor
的使用／未使用。
8
传播
设定坏板标记传播功能。
(2) 设置方法
1) 用单选框分别选择。
2) 用软键盘分别输入。
