第 1 部 基本篇 第 2 章 生产
2-95

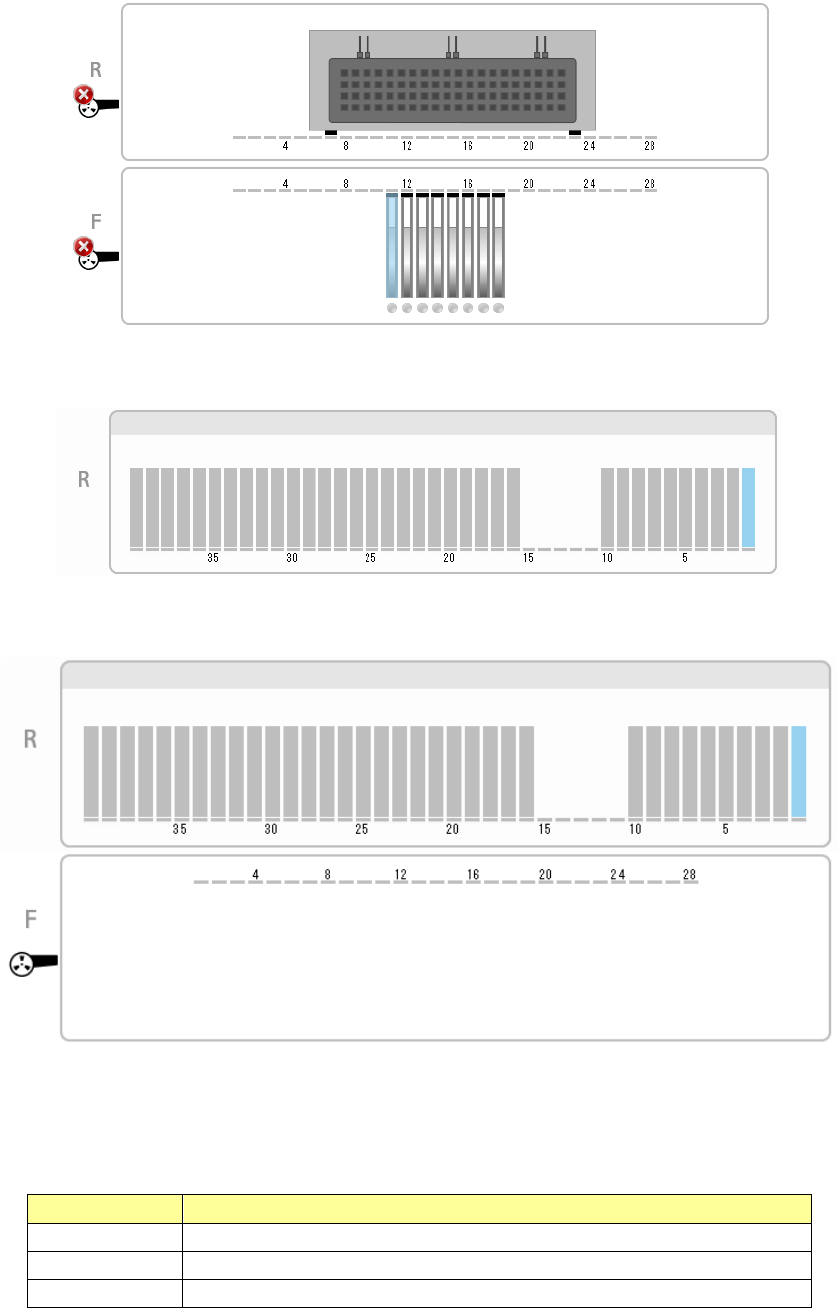

(1) 供料器布局
画面上部显示选择的生产程序中使用的供料器的供料器布局。
供应装置为 TR5SNK 时，会显示如下 TR5SNK 的图形。
触摸显示的 TR5SNK 图形，即显示 TR5SNK 放大画面。
要返回原来的图形显示时，请触摸「×」或画面右侧的 TR5SNK 图形。
(2) 对象元件的详细信息
显示选择的供料器台架的信息。
输送方法
内容
元件名
放大显示对象元件的元件名。
元件类型
放大显示对象元件的元件类型。
供应位置
放大显示对象元件的供应位置。
按下「＜」「＞」按钮，选择对象元件，详细信息也会被更新。
第 1 部 基本篇 第 2 章 生产
2-96

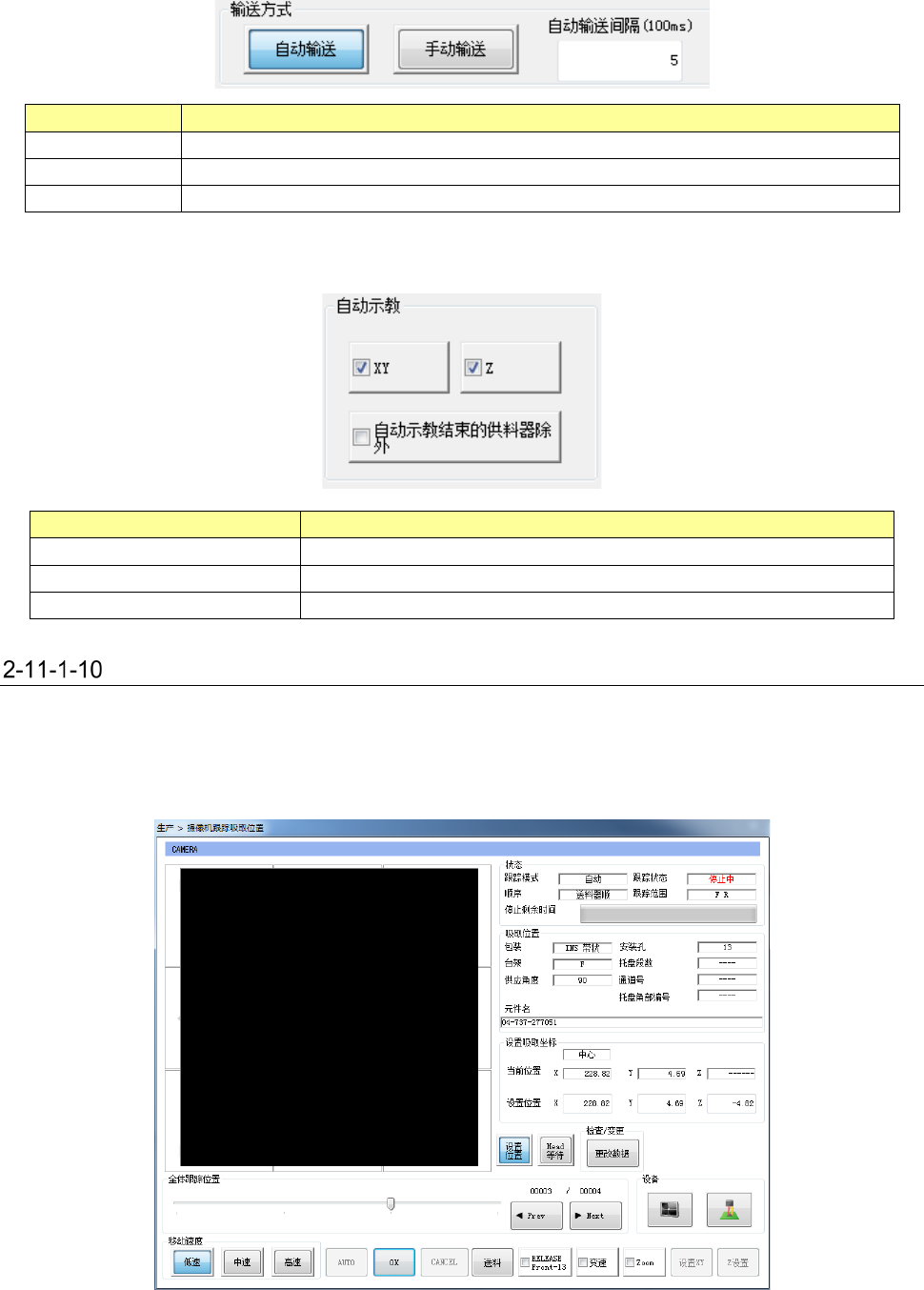

(3) 输送方法
选择进行吸取跟踪时的吸取点的输送方法。
输送方法
内容
自动输送
进行吸取跟踪时，跟踪吸取点并暂停后，自动跟踪下一个点。
手动输送
进行吸取跟踪时，跟踪吸取点后停止。通过操作员的输入，再跟踪下一个点。
自动输送间隔
设定自动输送时，在各吸取点暂停的时间。
(4) 自动示教
设置进行吸取跟踪时的自动示教。
自动示教
内容
XY
实施
XY
的自动示教。
Z
实施
Z
的自动示教。
自动示教结束的供料器除外
对已成功进行过
1
次自动示教的供料器，不进行自动示教。
吸取跟踪
启动吸取跟踪画面。
详见「第 4 章 制作生产程序」的「4-5-6-4 贴片位置」以及「4-5-6-6 吸取位置/吸取高度」。
・吸取跟踪
第 1 部 基本篇 第 2 章 生产
2-97
支援吸嘴设置
显示生产程序的吸嘴配置以及实际 ATC 上的吸嘴配置。
有差异时用红色显示。
(1) 表内容
项目
内容
生产程序中使用的吸嘴
显示生产程序中使用的吸嘴。
ATC
上的吸嘴
显示
ATC
上分配的吸嘴。
显示生产程序中使用的吸嘴的表的内容，吸嘴号码、吸取的台架、状态。
吸嘴
504
吸取
F/R
状态
OK
(2) 生产程序中使用的吸嘴
项目
内容
吸嘴
显示生产程序中使用的吸嘴号码。
吸取
进行吸取的供料器台架
F
、
R
状态
显示生产程序中使用的吸嘴号码和
ATC
上的吸嘴号码的状态
OK ：正常状态
ERR
：有不一致的状态
