1 基本篇 4 制作生产程序
4-87
2) 贴片后元件高度检查
元件贴片,通过 HMS 测量元件上面的高度,检查贴片元件是否正确贴片。
如果每个测量点的检查结果都位于 -判定 +判 之间,则判断元件正常贴片
检查结果超出判定的数值范围时,生产将暂停
设定项目
内容
检查
设定是否检查
检查个数
1
4
之间指定检查数目
判定值
设定检查的判定值。
偏移量 XY
由距离贴片偏移量指定检查位置。从上开
始为测量位置
1
2
3
4
偏移量
Z
指定检查位置的高度。
初始值可以环境设置画面进行变更。

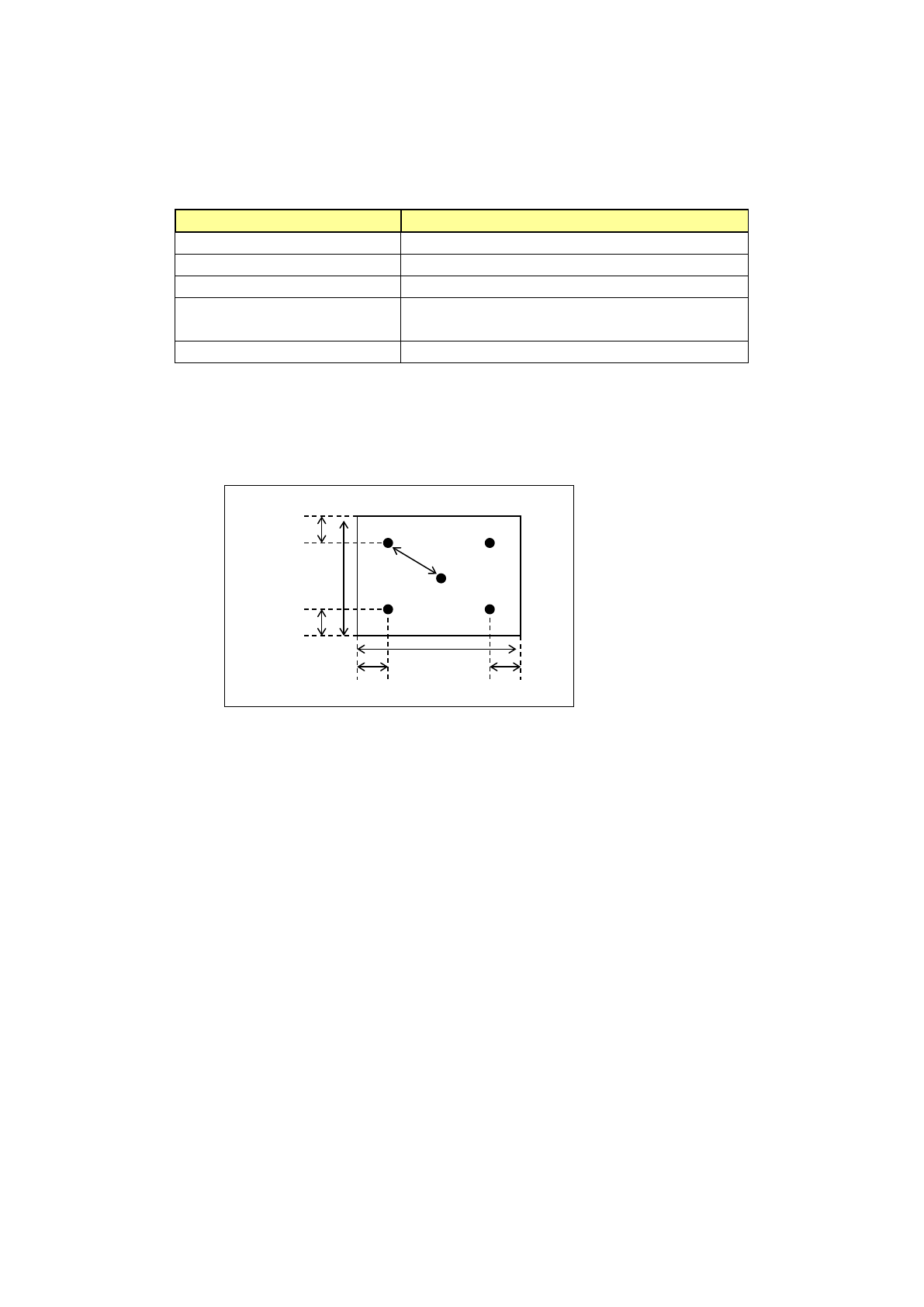

测量位置偏移量值与检查点的对应关系如下图所示
值偏差値
纵向尺寸的
5%
测量位置 1
测量位置 3
测量位置 2
测量位置 4
横向尺寸的 5%
纵向尺寸的
5%
横向尺寸的 5%
1 基本篇 4 制作生产程序
4-88
3) 贴片前元件高度检查
元件贴片前用 HMS 检查贴片点有无异物功能
在插入元件贴片时,如果插入失败,元件可能会在下一贴片点处倒下为了避免在下的
件上继续进行元件贴片造成元件吸嘴破损,需要使用本功能。对插元件以外也可使用
用于在元件贴片确认贴片是否有异物。
检查个数相应的测量位置实施测量任何测量位置超出判定时都作为有异物判定,停止
生产。
判定值是相对于基板数据的基板高度的判定值。
所输入的检查个数的偏移量值,指定为距离贴片点的偏移量

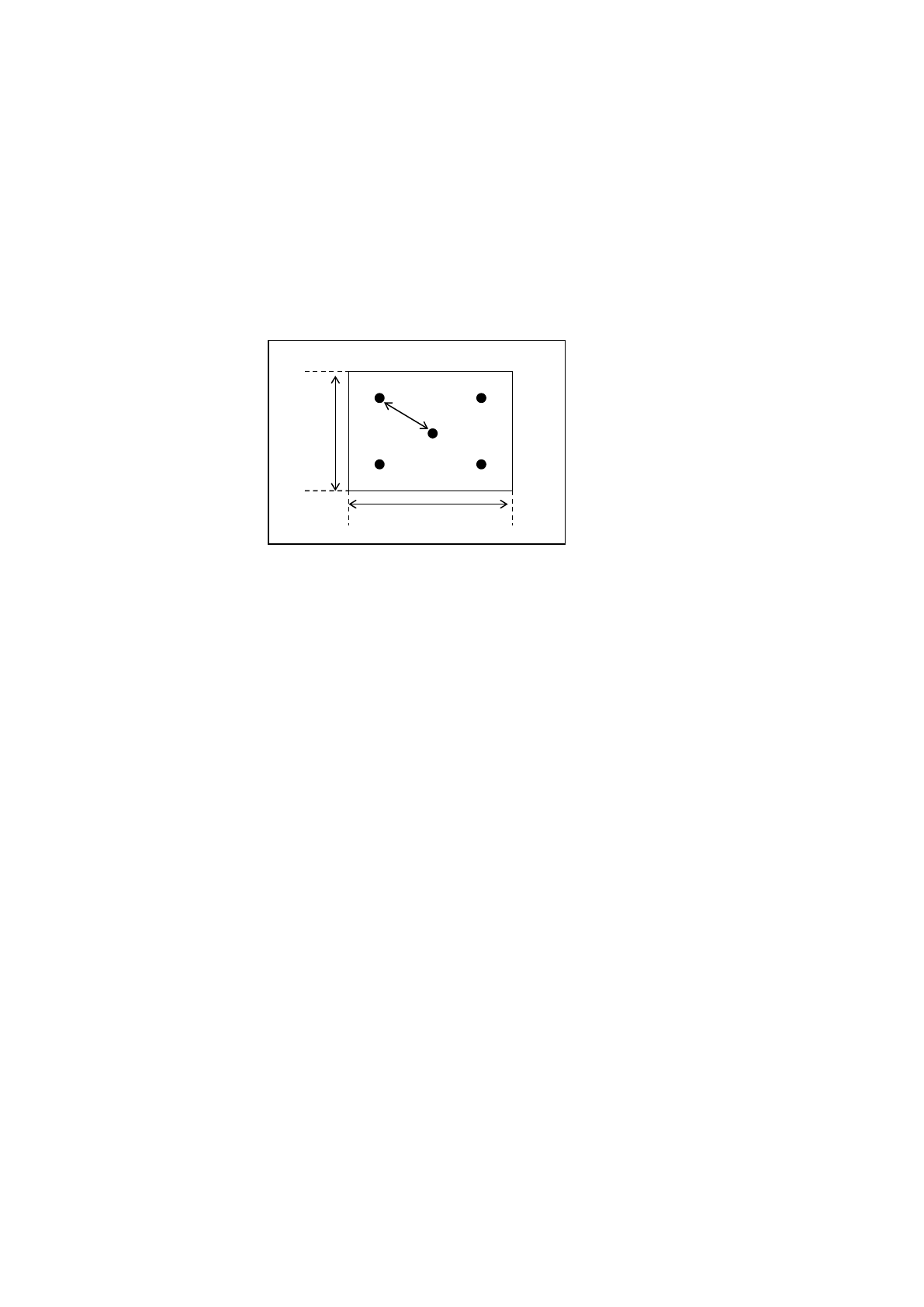

测量位置偏移量值与检查点的对应关系如下所示
实施上述检查时,因为对同一元件的贴片点实施全数检查,所以会影响到生产节拍。
检查设为 [] 时,可以在程序编辑的环境设置中设定默认值。默认值的检查个数 4判定
值为 1.000偏移量 X 90(%),偏差 Y 90(%)
限制事项
测量点位于基板图形的边界上时,无法通过 HMS 正确进行检测检测高度值倾向于实际
量值更高
此,请进行微调以保证测量点不在图形边界上
偏移量值
测量位置
1
测量位置
3
测量位置
2
测量位置
4
X
Y
1 基本篇 4 制作生产程序
4-89

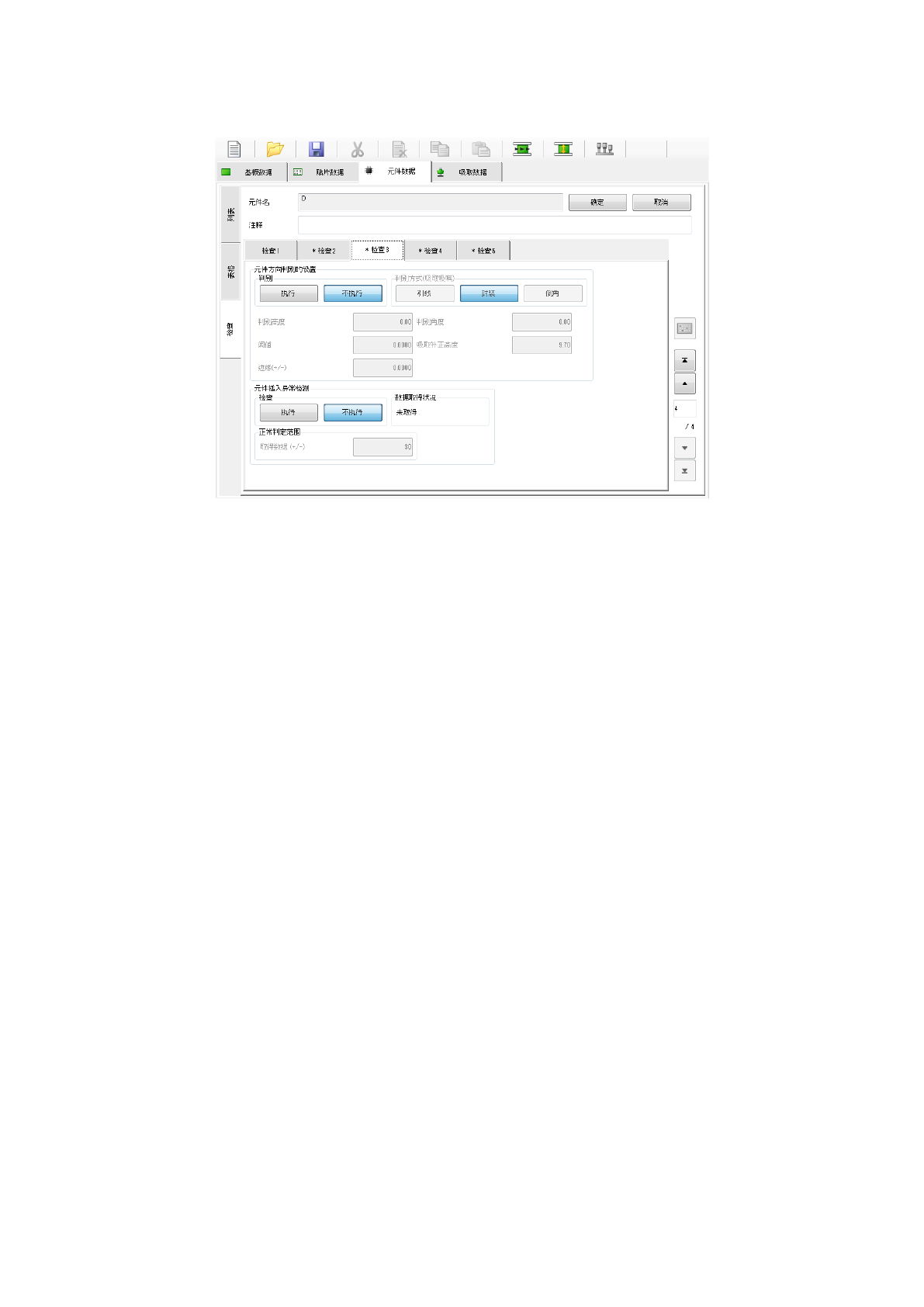

(8) 检查 3
对“元件方向判别的设置”、“ 元件插入异常检测进行定。
1) 元件方向判别的设置
可以对每个元件设置元件方向判别的功能。
使用的吸嘴类型吸取吸嘴/夹式吸嘴)不同,识别方法也有所不同
可以选择判别(执行/不自信)、 判 别 式( 引线(管脚/封装/倒角)、 阈值、边缘判别高度
判别角度、吸取补正高度(仅吸取吸嘴)。
判别
可以对执行/执行元件方向判别功能进行选择。
判别方式(吸取吸嘴
引线: 在定心页面的激光高度下旋转贴片头并进行识别,之后在元件方向判别设置的
取补正高度下使贴片头旋转,执行吸取位置补正后执行方向判别
有关激光高度请参照4-3-5-2 (3) 定心」
封装: 在元件方向判别设置的吸取补正高度旋转贴片头并进行识别,之后在判别高度
下旋转贴片头进行识别,执行方向判别
倒角: 在元件方向判别设置的判别高度下旋转贴片进行识别,之后在判别角度下旋
贴片头,在贴片头静止状态下进行识别后执行方向判别。
判别方式(夹式吸嘴
引线: 心页的激光高度下旋转贴片头并进行识别,执行方向判别。有关激光高度
请参照「4-3-5-2 (3) 定心」
封装: 元件方向判别设置的判别高度下旋转贴片头并进行识别,执行方向判别。
倒角: 在元件方向判别设置的判别高度下旋转贴片进行识别,之后在判别角度下旋
贴片头,在贴片头静止状态下进行识别后执行方向判别。
