第 2 部 功能详解篇 第 9 章 设备运行信息 9- 15 重新设置 按下 [ 重新设置 ] 按 钮或主菜单 的 [ 初始化 ] － [ 重新设置 ] 后，显示以下画 面。 可清除一览中的 特定内容或所有内容。 ・ 点击 [ 全部 选择 ] 按钮，可选择 所有的复选 框。 ・ 点击需要重新设置的项目 复选框，按 [ 确定 ] 后，显示重新设置 询问信息画面 。 ・ 在重新设置询问信息上按 [ 确定 ] 时， 组（ LF 、 LR 或 …
第 2 部 功能详解篇 第 9 章 设备运行信息
9-14

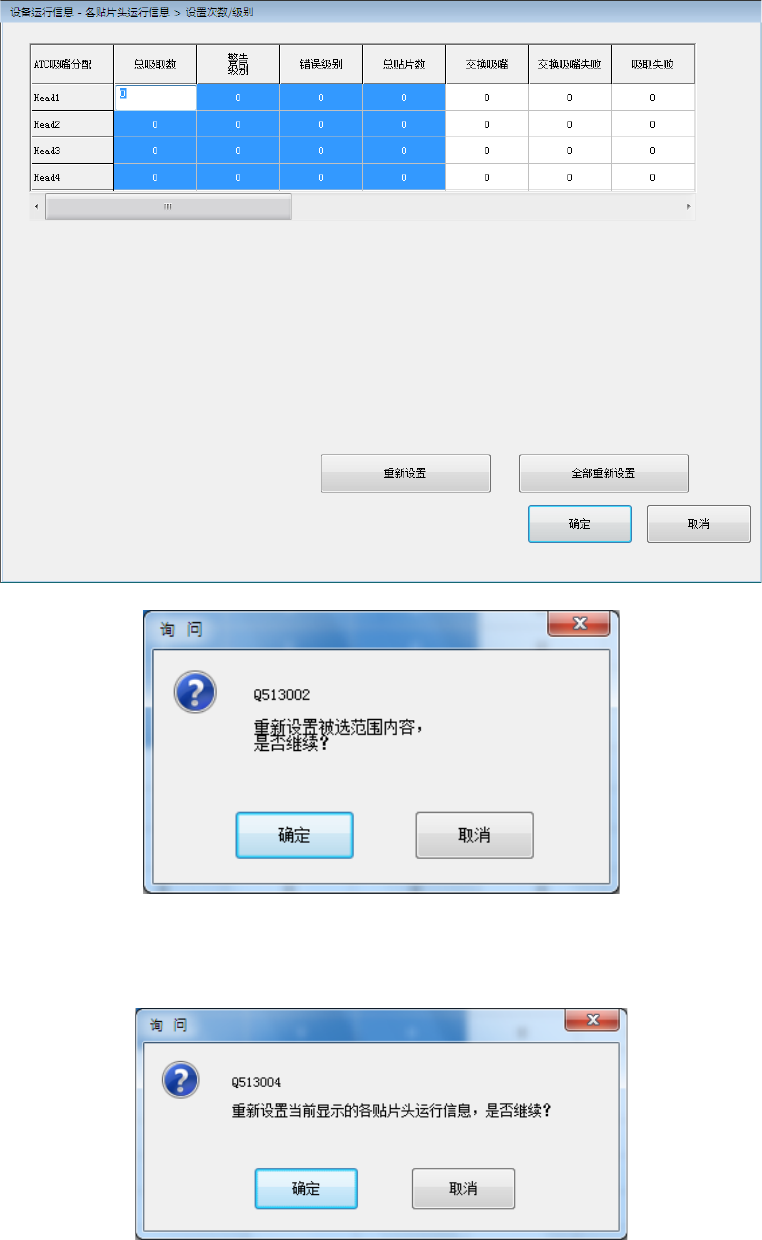

5) 按下[取消]，为恢复每个 Head 的运行信息数据，退出设置次数/级别画面。
6) 用键盘或触摸屏选择需要重新设置的数据，按下[重新设置]按钮后，即可处理该数据的重新设
置。按下询问提示信息的[确定]后，即可对选择区域进行重新设置。
7) 按下[全部重新设置]按钮，即可进行全部数据的重新设置处理。
按下询问提示信息[确定]后，选择区域完成重新设置。
第 2 部 功能详解篇 第 9 章 设备运行信息
9-15

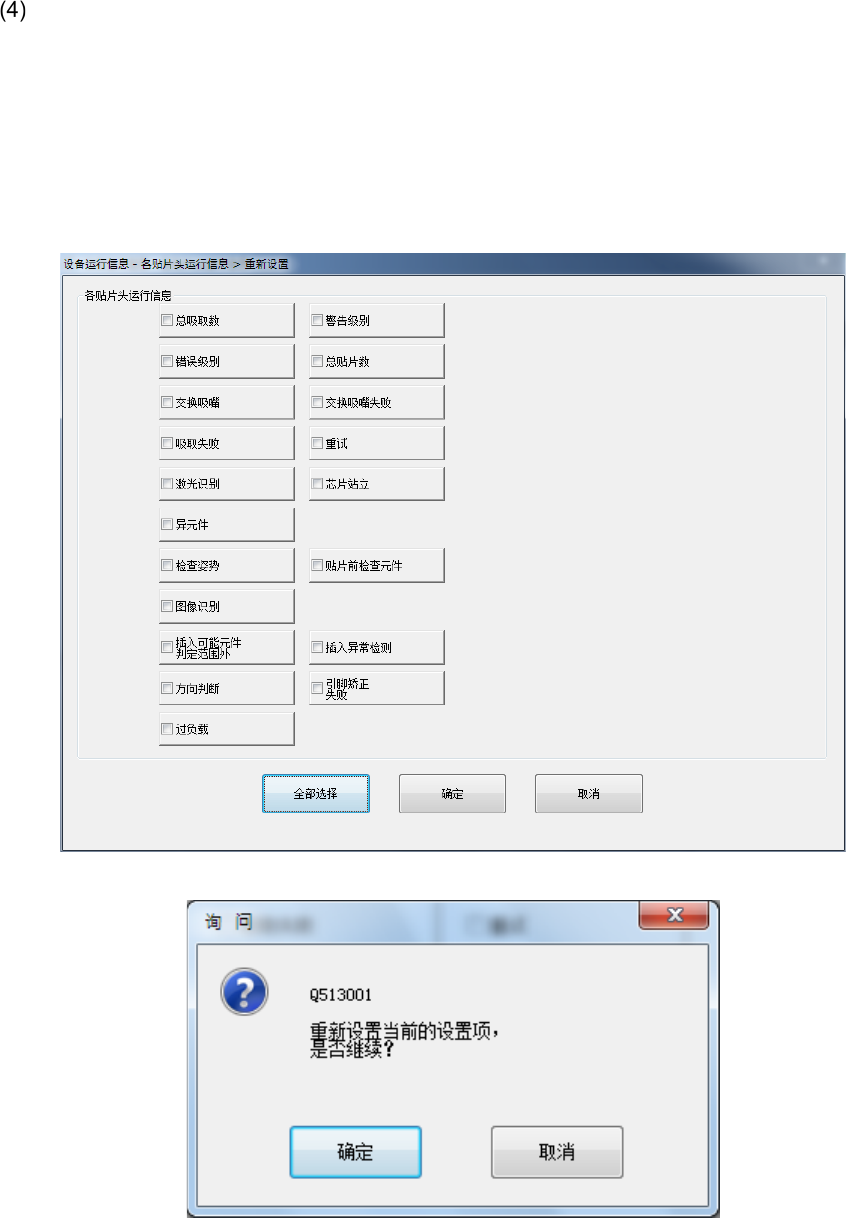

重新设置
按下[重新设置]按钮或主菜单的[初始化]－[重新设置]后，显示以下画面。
可清除一览中的特定内容或所有内容。
・ 点击[全部选择]按钮，可选择所有的复选框。
・ 点击需要重新设置的项目复选框，按[确定]后，显示重新设置询问信息画面。
・ 在重新设置询问信息上按[确定]时，组（LF、LR 或 RF、RR）内所有贴片头对象项目即被重
新设置，关闭画面。
・ 点击[取消]按钮，则数据不被重新设置，画面仍显示原来的数据。
第 2 部 功能详解篇 第 9 章 设备运行信息
9-16
9-3-6 轴运行信息
选择主菜单的[机器]－[轴运行信息]后，显示轴运行信息画面。
轴运行信息
No.
项目
内容
1
X
轴总移动距离
X
轴的移动距离累计。
2
Y
轴总移动距离
Y
轴的移动距离累计。
3
ZA
轴总移动距离
ZA
轴的移动距离累计。
4
Z
轴总移动距离
各
Head
的
Z
轴移动距离累计。
5
θ
轴总移动距离（旋转）
各
Head
的
θ
轴移动距离累计。
6 AWC 轴总移动距离 基板宽度自动调整轴（IN／OUT）移动距离累计。
