第 1 部 基本篇 第 2 章 生产 2- 11 7 删除继续生产文件 如果 存在继续 生产 文件， 则生产菜单的 [ 文件 ]-[ 删除继续生 产 文件 ] 呈有效状态 。 选择此项 ，即 显示删除 继续 生产文件 的确认 提示信息。 重夹 开始 继续 生产 前， 传送通道上有基板 时 ，即 显示基板重夹 画面。 (1) 提示信息 显示传 送通道的状 态、重夹 / 搬入基板 的注意事项、 执 行后的 动 作等内 容。
第 1 部 基本篇 第 2 章 生产
2-116
2-13-3 继续生产
概要
生产异常终止（发生异步事项、生产异常终止）时，可按照以下步骤进行继续生产。
「继续生产」是指：只要进行了一个元件的吸取、贴片动作，之后再进行的生产称为「继续生产」。如
果尚未进行元件的吸取、贴片动作的，则不是「继续生产」而是「新建生产」。
生产开始时，若传送通道上有基板，需要选择搬出（Eject）基板，还是重新固定（重夹）基板开始生
产。这称为「不传送基板的生产」。
・ 在刚读入生产程序后的状态下，或在结束一次生产画面的状态下，如果按「不传送基板的生产」重
新开始生产时，由于对生产中断时传送通路的状态不明确，有可能造成缺件或误贴片。
・ 在「不传送基板的生产」中重夹时，如果基板过重，重夹可能失败。
（基板尺寸过大或上面已经贴装了大量元件时）

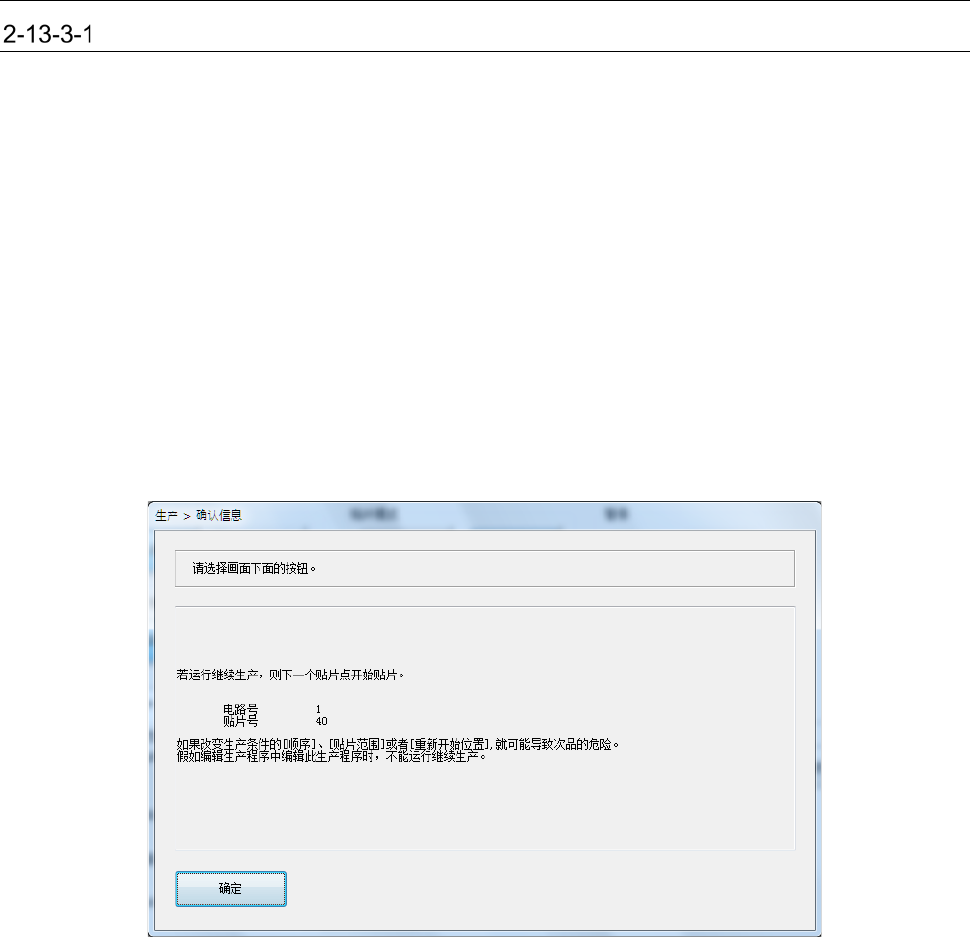

生产异常终止时，会显示询问重新开始生产位置的提示信息。
此提示信息显示的是未贴片状态下的下一个贴片的开始位置。
在这里点击[确定]，则回到生产条件画面。
下一次生产开始时，会 显示询问是否从作为继续生产数据的记录位置重新开始生产的确认提示信息。同
时对生产开始前处理进行确认。
但是，在异常终止后，在下一次生产开始前编辑生产程序时，则不会出现确认提示信息而直接进入正常
生产。（ 进行了基板 ID、贴片点的增加或删除、变更了贴片点的元件时）
第 1 部 基本篇 第 2 章 生产
2-117
删除继续生产文件
如果存在继续生产文件，则生产菜单的[文件]-[删除继续生产文件]呈有效状态。
选择此项，即显示删除继续生产文件的确认提示信息。
重夹
开始继续生产前，传送通道上有基板时，即显示基板重夹画面。
(1) 提示信息
显示传送通道的状态、重夹/搬入基板的注意事项、执行后的动作等内容。
第 1 部 基本篇 第 2 章 生产
2-118
(2) 继续生产
选择是否进行继续生产。没有继续生产数据时，则不能使用此选项。
项目
内容
运行
运行继续生产
不运行
不运行继续生产。从显示的重新开始位置开始新的生产。
但电路号或贴片号中至少有一方是
0
时，则会从最初的贴片开始。
(3) 重新开始位置
显示开始生产的贴片位置。
项目
内容
电路号 显示开始生产的电路号。
电路号最大 显示电路号的最大值。
贴片号 显示开始生产的贴片号。
贴片号最大
显示贴片号的最大值。
(4) 生产开始前处理
选择是将传送通道的基板重夹、还是搬入基板。
项目
内容
重夹
夹紧传送通道上的基板。生产开始时不搬入基板。
搬入基板
将传送通道上的基板搬出，生产开始时搬入基板。
轴退避
将轴退避到等待位置。
(5) 传送通道状态
显示传送通道的状态。
项目
内容
停止传感器
显示停止传感器位置上是否有基板。
基板状态按钮
用图像显示停止传感器检测的传送通道上基板的状态。
对于缺口
基板等，如果处于传感器未检测状态下，可通过按下本按钮，
自动将基板放置在
ON
位置上。
按下操作画面上的＜START＞按钮，执行所选择的动作。
按＜STOP＞按钮，则返回生产通过状态。
注意
1. 「不搬出基板继续生产」的「重夹」基板生产，是在生产再开始前已经
读入生产文件，关闭生产画面的情况下进行的，因为对生产中断时传送
通道状态不明，因而可能出现缺件或误贴片。
2. 执行「不搬出基板继续生产」时，若基板尺寸过大、过重，重夹有可能
失败。
