第 1 部 基本篇 第 2 章 生产
2-45
4) 标记识别项目
显示标记识别的画面。
进行标记识别时，显示与传送信息的停止传感重合的叠加画面。
No.
种类
1
BOC
标记
2
区域标记
3
坏板标记
4
台架标记
5
区域坏板标记
6
全局坏板标记
视图

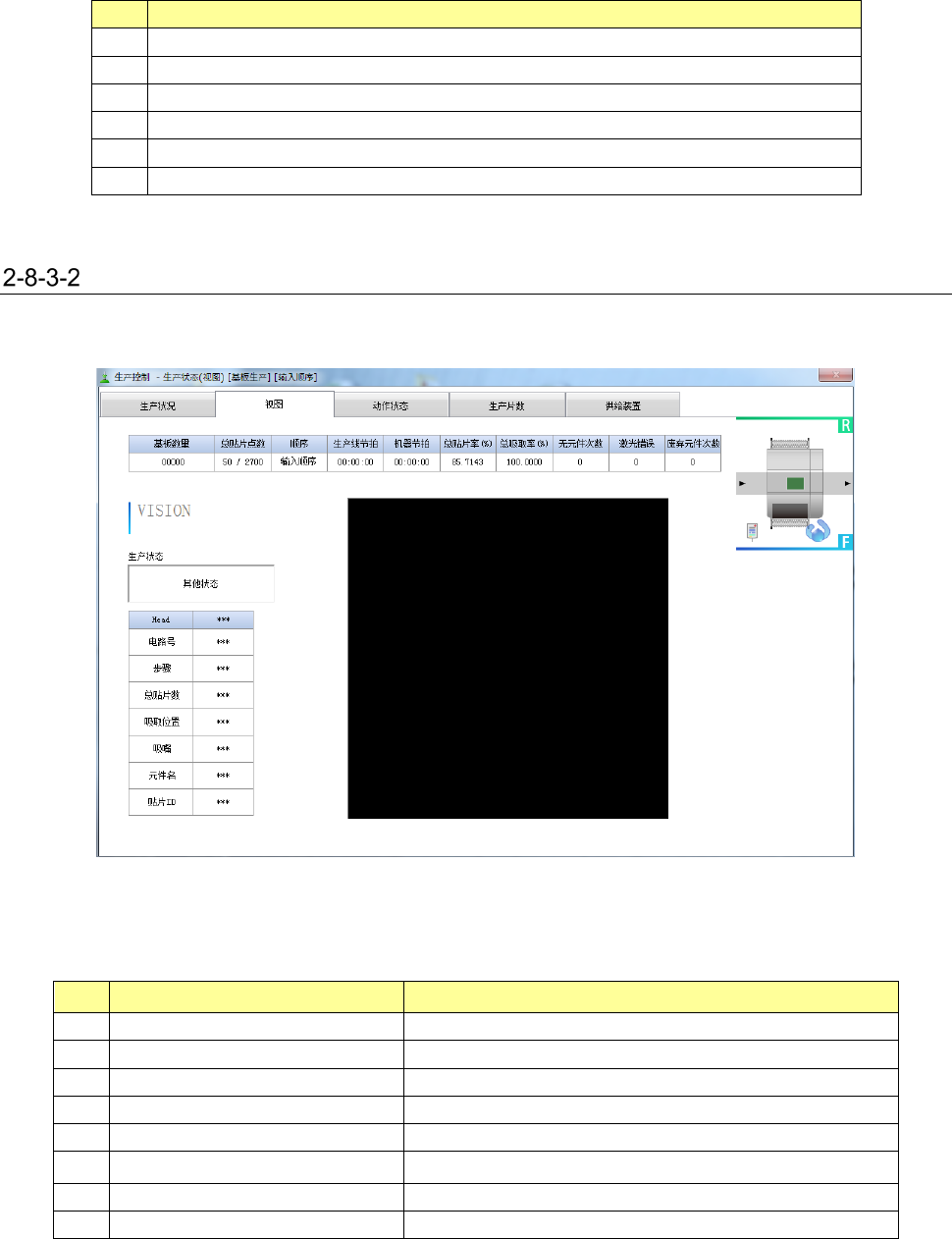

选择窗口-生产状态(视图)即显示视图画面。
显示生产中拍照的各种标记及叠加画面。
(1) 生产状态项目
显示叠加画面时的生产状态显示。
在视图中显示以下生产状态。
No.
显示文字
状态
1
正在视图识别
正在图像识别元件的视图识别处理中
2
正在读入区域标记
正在区域标记识别处理中
3
正在读入
BOC
标记
正在
BOC
标记识别中
4
正在读入坏板标记中
正在使用
OCC
检测坏板标记中
5
正在读入台架标记中
正在读取台架标记读取中
6 基准领域标记读取中 基准领域标记读取中
7
正在读入全局坏板标记中
检测使用
OCC
的全局坏板标记过程中
8
其他状态
识别
Cal
标记、检测吸嘴
D
剪切
第 1 部 基本篇 第 2 章 生产
2-46
(2) 生产信息项目
显示生产的一般信息。
No.
项目
内容
1 基板数量
显示基板的实际生产数量
/
计划生产数量。
选择了操作选项的[生产(显示)]选项卡中的[倒计基板
生产数量]项目时，显示「剩余基板的数量／计划生产
的基板数量」。
2
总贴片点数
显示基板上的所有贴片点数。
3
顺序
显示生产中的贴片顺序是输入顺序还是优化顺序。
4
生产线节拍
显示从搬出
1
块基板到搬出下一块基板的时间。
5
机器节拍
显示
1
块基板从搬入贴片机到该基板搬出的时间。
6
总贴片率
(%)
显示机器整体的贴片率。
7
总吸取率
(%)
显示机器整体的吸取率。
8
无元件次数
显示累计的元件用完次数。
9
激光错误
显示累计的发生激光识别错误次数。
10
废弃元件次数
显示累计的吸取元件废弃次数。
(3) 生产动作项目
显示正在生产的叠加画面时的生产操作的项目。
No.
项目
内容
1 Head 名称
显示显示项目的
Head
号。
识别台架标记时显示 L/R
的某一方，识别其他标记时，
显示识别所使用的装置。
2
电路号码
显示
Head
所要吸取贴装的元件的电路号。
3 步骤
显示
Head
所要吸取贴装的元件的贴片数据编号。
识别
BOC
标记、台架标记时，显示标记号码。
4
总贴片数
显示基板上贴装的元件点数。
5
吸取位置
显示贴装头吸取元件的供给装置位置。
6
吸嘴
显示
Head
上安装的吸嘴号码。
7
元件名
显示
Head
吸取的元件名。
8
贴片
ID
显示
Head
吸取的元件贴片
ID
。
