第 1 部 基本篇 第 2 章 生产
2-69

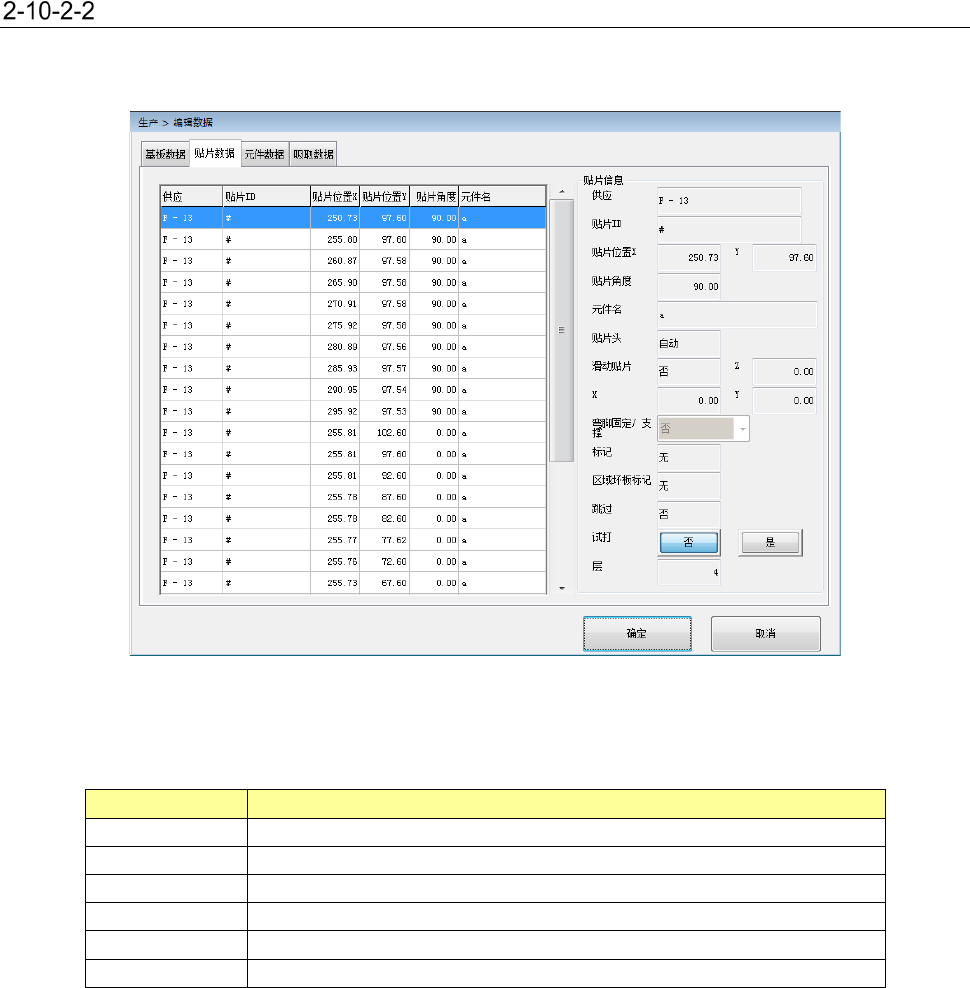

贴片数据
选择画面上部的贴片数据选项卡。
(1) 列表
画面左侧显示的列表内容。
项目
内容
供应
显示贴片元件的供应位置。
贴片
ID
显示贴片的贴片
ID
。
贴片位置
X
显示贴片位置的
X
坐标。
贴片位置
Y
显示贴片位置的
Y
坐标。
贴片角度
显示贴片的元件角度。
元件名
显示贴片元件的名称。
第 1 部 基本篇 第 2 章 生产
2-70
(2) 贴片信息
选择画面左侧列表项目后，显示其详细内容。
项目
内容
用户级别
供应
显示贴片元件的供应位置。
-
贴片
ID
显示贴片的贴片
ID
。
-
贴片位置
X
显示贴片位置的
X
坐标。
-
贴片位置
Y
显示贴片位置的
Y
坐标。
-
贴片角度
显示贴片的元件角度。
-
元件名
显示贴片元件的名称。
-
贴片头
显示贴片时使用的
Head
。
-
滑动贴片
显示有无滑动贴片。
-
X
、
Y
、
Z
(
滑动贴片
)
显示滑动贴片时 X、Y、Z 的偏移量。 -
标记
选择是否使用基准领域标记。
-
区域坏板标记
显示是否使用区域坏板标记。
-
跳过
选择是否跳过贴片。
-
试打
显示试打时是否执行元件的贴片。
操作员
层
显示贴片层。
-
第 1 部 基本篇 第 2 章 生产
2-71

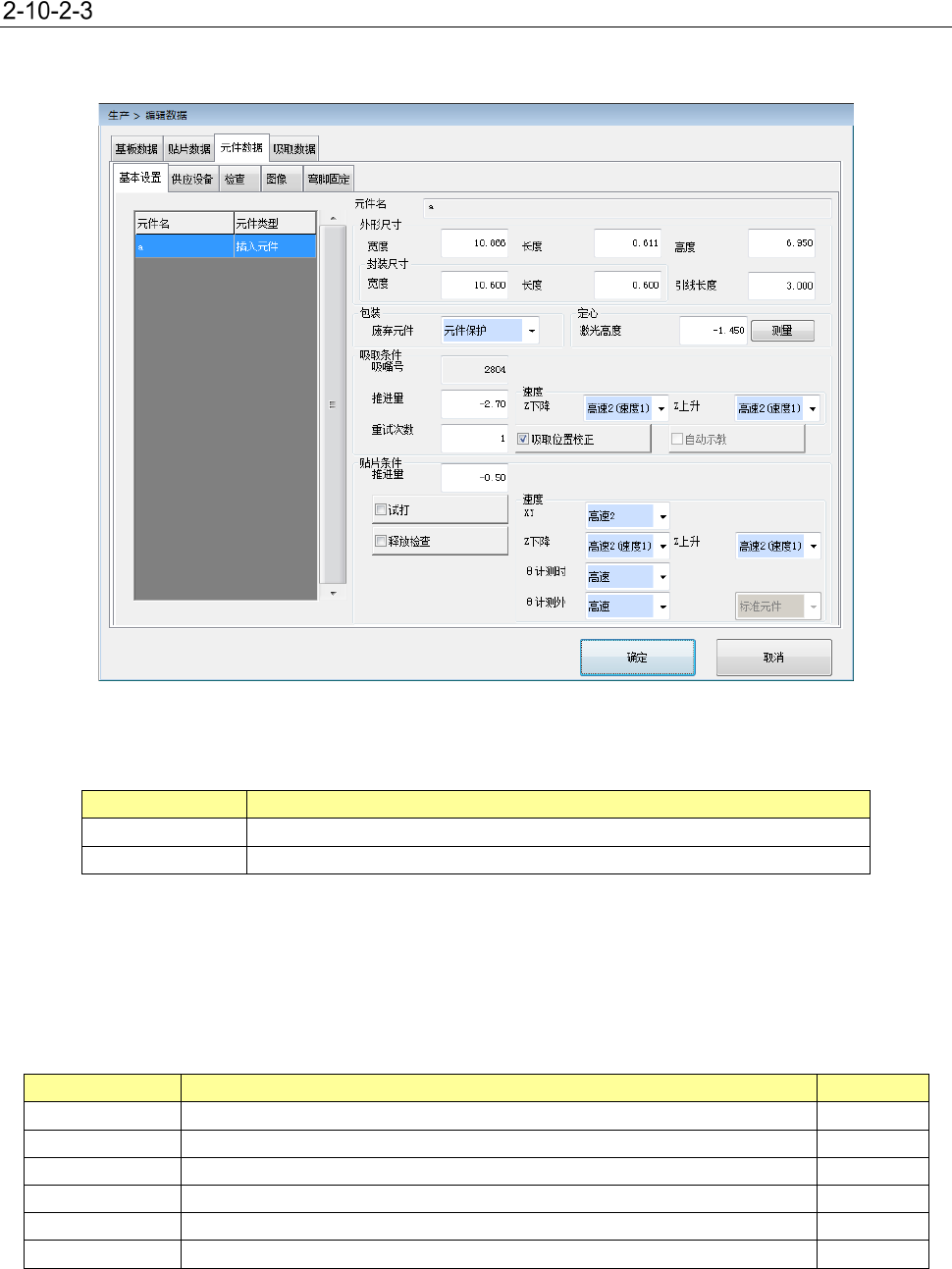

元件数据
选择画面上部的元件数据选项卡。
(1) 列表
显示画面左侧列表的内容。
项目
内容
元件名
显示元件的名称。
元件类型
显示元件的类型。
(2) 元件名
显示元件的名称。
(3) 外形尺寸
显示、编辑元件的外形尺寸。
项目
内容
用户级别
宽度
输入元件的外形尺寸的宽度。
操作员
长度
输入元件的外形尺寸的长度。
操作员
高度
输入元件的外形尺寸的高度。
操作员
包装尺寸宽度
元件种类为插入元件或
INS
电解电容器时，输入元件包装部的宽度。
操作员
包装尺寸长度
元件种类为插入元件或
INS
电解电容器时，输入元件包装部的长度。
操作员
引线长度
元件种类为插入元件或
INS
电解电容器时，输入元件的引线长度。
操作员
