第 1 部 基本篇 第 4 章 制作生产程序
4-58

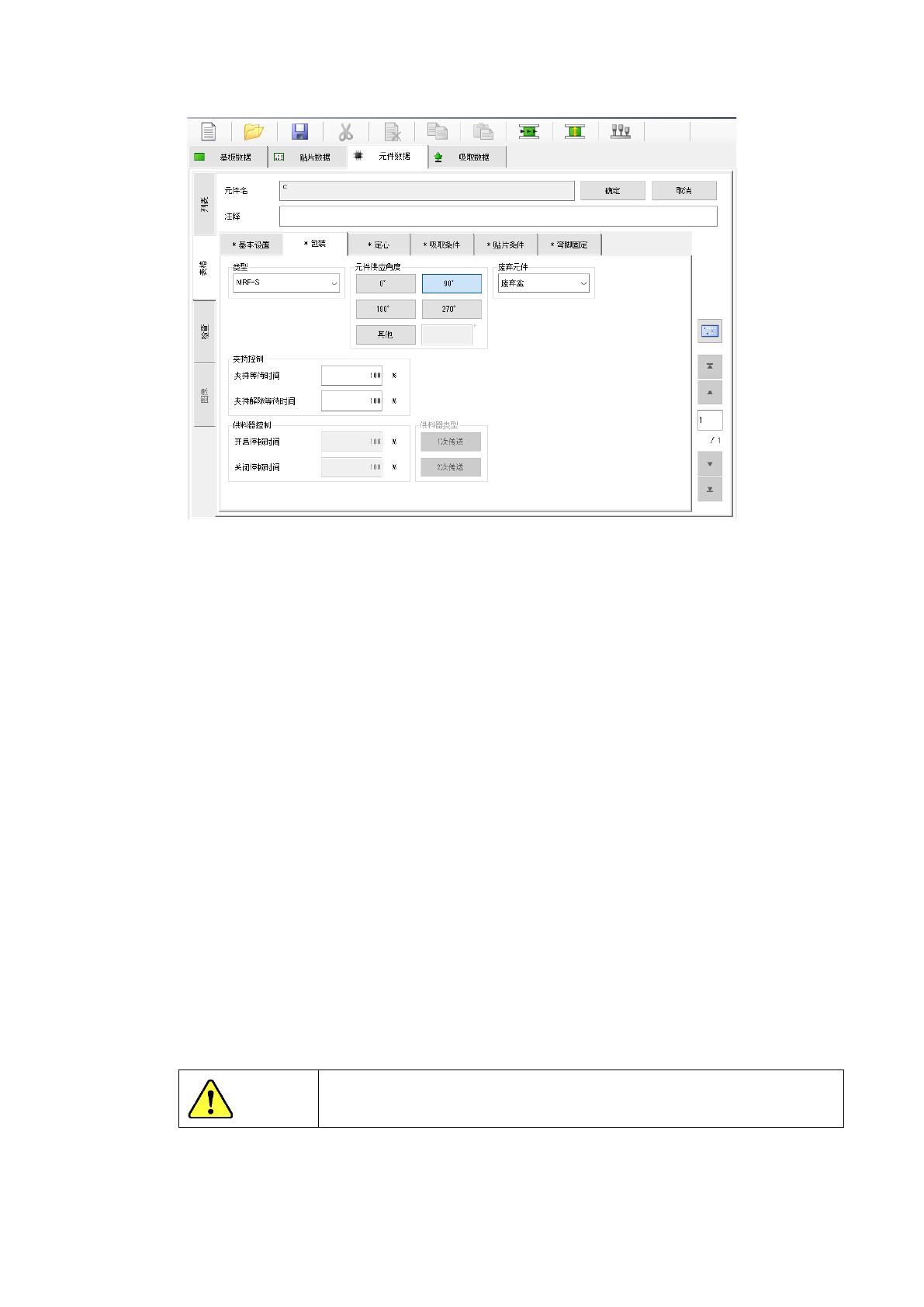

4) INS 带状的输入方法
① 类型
设定径向供料器的类型。
・MRF-S： 径向供料器 S
・MRF-SN： 径向供料器 SN
・MRF-L： 径向供料器 L
・MAF-S： 轴向供料器 S
・MAF-L： 轴向供料器 L
② 夹持等待时间
设定在元件吸取动作时，实际等待时间占完成供料器夹持动作所需时间（每种供料器类型有
设定值）的百分比。初始值为 100%。
在吸取元件前，完成供料器元件夹持的时间。
设置的时间短，吸取元件的动作会很快，但有可能造成元件无法切断。设置的时间长可以保
证确实完成元件切断，但可能造成吸取元件的动作迟缓。
③ 夹持解除等待时间：
设定在元件吸取动作时，实际等待时间占解除供料器夹持动作所需时间（每种供料器类型设
定的值）的百分比。初始值为 100%。
设置的时间短，吸取元件后贴片头上升的时间会很快，但可能造成夹持解除不充分导致吸取
错误或者元件掉落。
设置的时间长，可以保证确实在夹持解除的状态下贴片头上升，但吸取元件后贴片头上升的
动作会变得迟缓。
注意
对夹持等待时间、夹持解除等待时间，请使用默认值。
设置的占比较少时，可能造成无法正确动作。
第 1 部 基本篇 第 4 章 制作生产程序
4-59
④ 元件供给角度
输入 INS 带状的元件包装形式相对 JUKI 元件供给角度 0°的倾斜角度值。
有关详细，请参照「包装 1)编带的输入方法 ※JUKI 元件供给角度的定义」。
选择其他时，请在编辑供料器处输入角度｡(0°～ 359.9875°)
⑤ 处理（On Hold）时间
仅在供料器类型为 MRF-L 或者 MAF-L 时设定。
设定实际等待时间占供料 ON 到供料 OFF 动作所需时间（每种供料器类型有设定值）的百分
比。初始值为 100%。
在 MRF-L/MAF-L 对象元件中，对元件本身很重的元件，因为 供料动作会花费时间，所以 这是
为了保证确实完成供料动作的时间。
⑥ 处理结束（Off Hold）时间：
仅在供料器类型为 MRF-L 或者 MAF-L 时设定。
设定实际等待时间占供料 OFF 到供料结束状态所需时间（每种供料器类型设定的值）的百分
比。初始值为 100%。
在 MRF-L/MAF-L 对象元件中，对 元件本身很重的元件，因为供料动作会花费时间，所以这是
为了保证确实完成供料动作的时间。
⑦ 供料类型
仅在供料器类型为 MRF-L 或者 MAF-L 时设定。
设定 MRF-L 或者 MAF-L 的供料类型。
・1 次传送：由 1 次供料动作，完成传送元件的类型。
・2 次传送：由 2 次供料动作，完成传送元件的类型。
⑧ 元件废弃
对定心时发生识别错误，或管脚翘起检查时发生错误的元件废弃方法进行设置。
有关详细情况，请参照“包装 1) 卷带的输入方法的④废弃元件”。
第 1 部 基本篇 第 4 章 制作生产程序
4-60

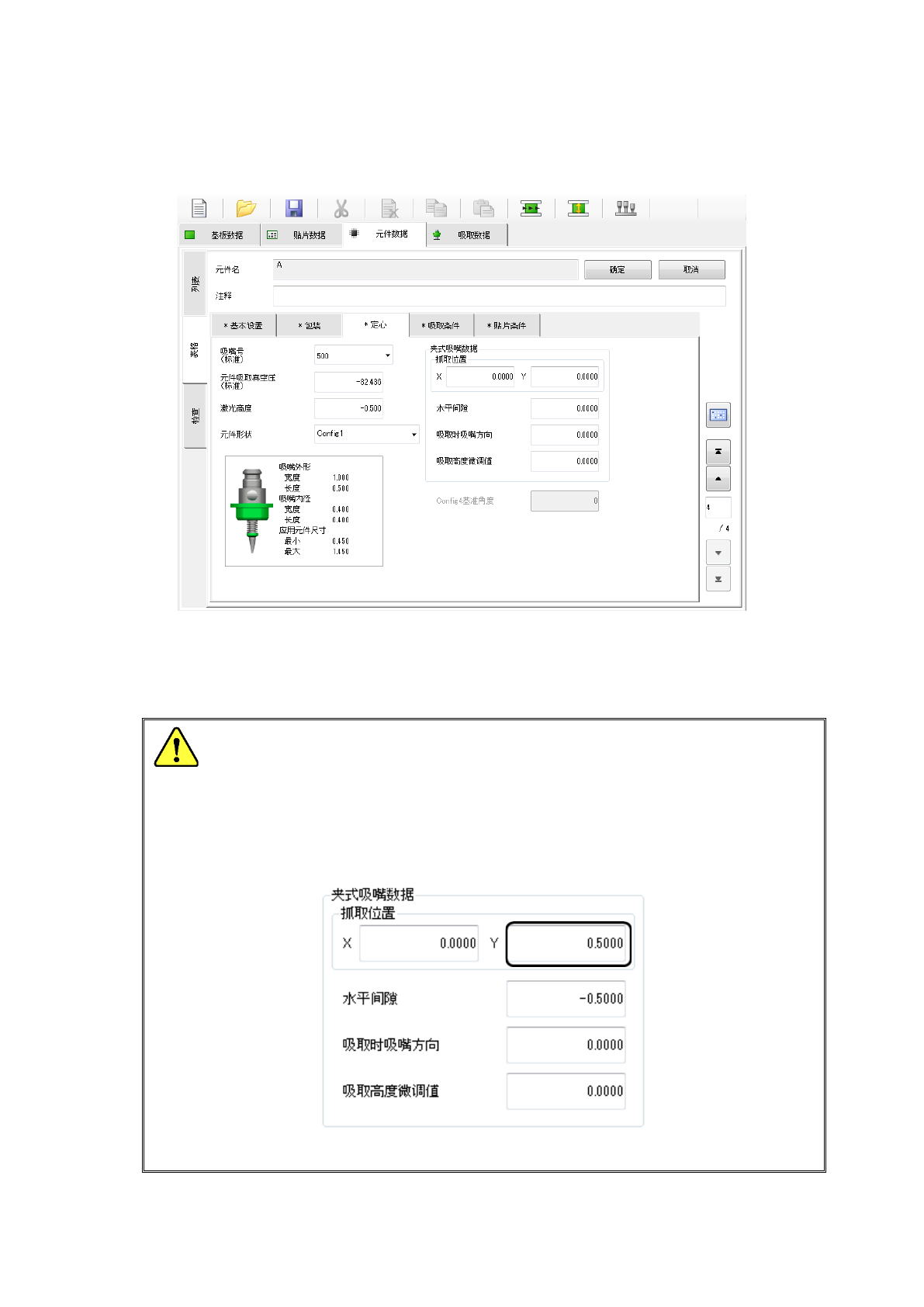

(3) 定心
1) 激光定心时
设置“吸嘴号”、“元件吸取真空压”、“激光高度”、“元件形状”、“夹式吸嘴数据”、“Config4 基准
角度”。
① 吸嘴号
请从下拉式列表中选择能够稳定吸取元件的吸嘴号。
会显示标准吸嘴（500～511、4501、4502、4508）以及在设置中分配的其他吸嘴号。
注意
设置可以在组合框选择的吸嘴号，读出机器设置的「读取吸嘴数据」处保存的吸嘴信
息。读取吸嘴 ini 文件，确认吸嘴分配到 ATC 后打开程序，实施编辑。
吸嘴分配至 ATC，所 设定的吸嘴为夹式吸嘴时，自动按照默认值设置吸嘴的抓取
位置。
有关夹式吸嘴，请参照“4-3-5-2 ⑦夹式吸嘴数据”。
例） 为 800 号吸嘴时 ： 设置 800 号吸嘴的抓取位置 Y：0.5。
