第 1 部 基本篇 第 1 章 装置概要 1- 33 (2) 元件高度 JM-50 的元件 高度规格与 以前的机型 不同。 通过 控制 LNC 120 -8 装置的 Z 方向位置来改变 可 贴装的 元件高度。 由此 缩短吸取、贴 装位置与 LA 面的距 离，提高了吸取 - LA 识别 - 贴装的生 产节拍。 将 LNC120 装置的 位置 及 移动轴分别作为 ZA 高度、 ZA 轴 。 ZA 高度的基准 为 LN C120 -8 装置底…
第 1 部 基本篇 第 1 章 装置概要
1-32
注 1：LNC120-8 装置（每种吸嘴组成）的识别元件尺寸如下所示。
※ 元件尺寸导致的高度限制，请参照“(2) 元件高度”。
吸嘴编号
同时测量（最多
8
个吸嘴）
适用最大元件尺寸
1
0603～□14mm
（对角 19.80mm 以内）
□
20mm
、或对角
28.2mm
以内
2
□50mm、或对角 70.7mm 以内
3
4
□
35mm
、或对角
49.5mm
以内
※ LNC120-8 单元的识别的最大元件的纵横比为 60：1。
※ 单轴间隔的 4 轴同时测量的元件尺寸是最大□14mm 或对角 19.8mm.

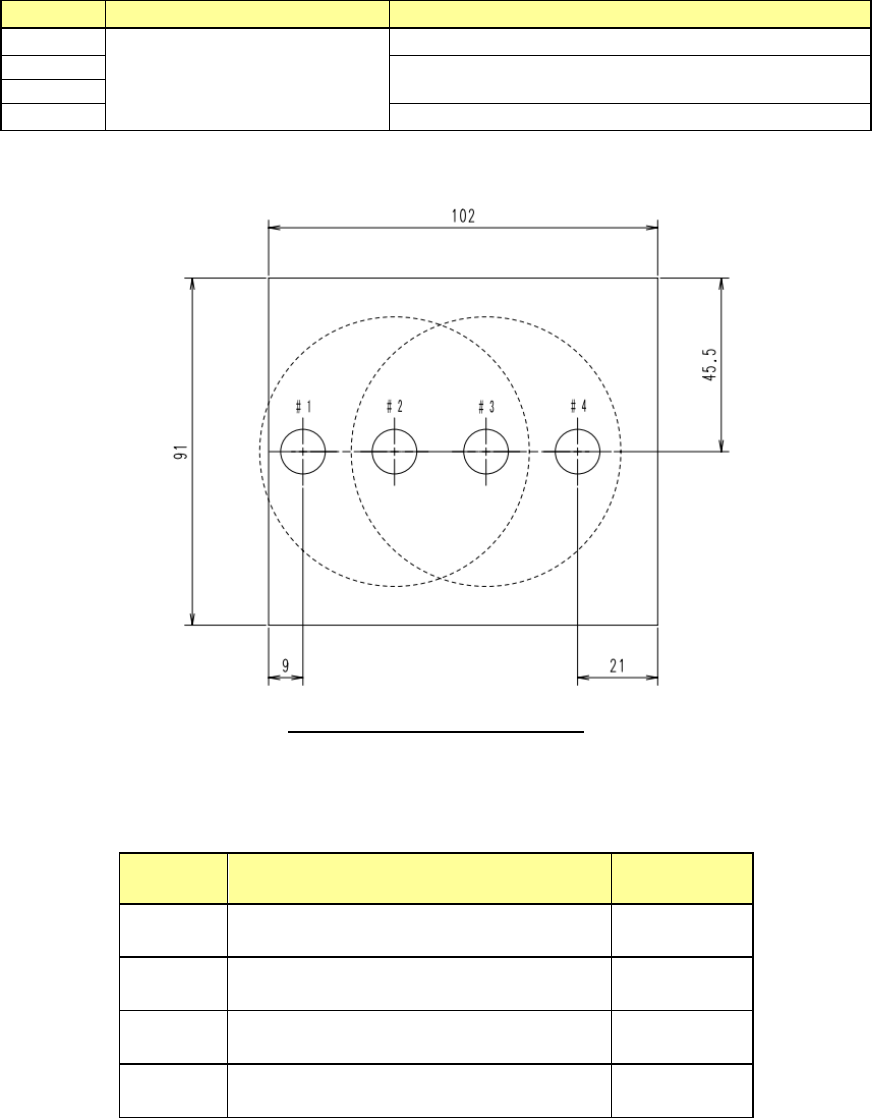

图 LNC120-8 和吸嘴的位置关系
注 2：3D 识别时各吸嘴构成的识别元件尺寸为如下所示。
吸嘴# 适用的最大元件尺寸 分割识别
1
对角
30.70mm
以下
(
长边
23.5mm
以下
)
×
2
对角
70.72mm
以下
(
长边
50mm
以下
)
○
3
对角
86.0mm
以下
(
长边
85.0mm
以下
)
○
4
对角
45.5mm
以下
(
长边
35mm
以下
)
×
第 1 部 基本篇 第 1 章 装置概要
1-33
(2)
元件高度
JM-50的元件高度规格与以前的机型不同。
通过控制LNC120-8装置的Z方向位置来改变可贴装的元件高度。
由此缩短吸取、贴装位置与LA面的距离，提高了吸取-LA识别-贴装的生产节拍。
将LNC120装置的位置及移动轴分别作为ZA
高度、ZA轴。
ZA高度的基准为LNC120-8装置底面。
同时，ZA高度不是无级别的，而是根据适用元件的高度设置了以下所示的几个区间。
表 ZA 高度区间
区间
可适用的元件高度
16 [mm]
16 [mm]
以下
20 [mm]
20 [mm]
以下
25 [mm]
25 [mm]
以下
30 [mm]
30 [mm]
以下
关于XY轴的可移动高度，3[mm]的容限。
并且，各区间中从LNC120-8装置底面到LA面的距离是5[mm]。
2mmまたは3mm
LNC120下面高さ
XY軸移動可能高さ
搭載済み部品
の最大高さ
レーザ高さ
5mm
图 XY 轴可移动高度的容限
LNC120-8 底面高度
XY
轴可移动高度
已贴片的元件
最大高度
3mm
激光高度
第 1 部 基本篇 第 1 章 装置概要
1-34
(3)
对象元件
1) 激光识别
元件名
引脚间距
/(
尺寸
)
元件尺寸
备考
方形芯片电阻
0603、1005､1608、2012、
3216、3225、5025、6432
插入元件 0.6×0.3～□50
注: 因吸嘴不同元件尺寸也各异。
1 吸嘴对□20mm（适用注 6）， 4 吸嘴对□35mm，2、3 吸嘴对□50mm 以下可适用。
2) 3D 识别
元件名
电极间距
/(
尺寸
)
元件尺寸
备考
插入元件
电极间距：0.5～12
电极尺寸：0.2～2.0
对角
86mm
未満且
□3～40×25（1 括识别）
～78×48（2×2 分割识别）
～
85
×
25
（
3
×
1
分割识别）
对角小于 86mm
用于 3D 识别的电极尺寸必须是引脚前端平面为□0.2mm 以上。如果引脚前端尖锐或稍呈圆形，则无
法使用。
