第 1 部 基本篇 第 1 章 装置概要
1-56
(5)
手动控制画面的菜单构成
No
操作区域
子菜单
1 Head
Head
控制
Head
设备控制
激光／传感器控制
2
传送系
传送控制
3 供应设备
敲打销控制
MTS
控制
径向
/
轴向供料器控制
料管供料器控制
4 其他
ATC
控制
信号灯控制
其他控制
其他传感器
驱动器状况
伺服状态
3D
传感器控制
(6) 设备运行信息画面的菜单构成
No
操作区域
子菜单
1 机器
机器运行信息
应用程序运行信息
异步运行信息
各吸嘴运行信息
各贴片头运行信息
轴运行信息
传送信息
真空发生器泵运行信息
ATC 运行信息
信号灯运行信息
2 识别·检查
OCC 运行信息
激光运行信息
HMS
运行信息
3D
传感器运行信息
引脚矫正运行信息
3 设定
设置
-
各吸嘴运行信息
...
设置
-
各贴片头运行信息
...
4 初始化
重新设置
设备运行信息的全初始化
(7) 自诊断功能的菜单构成
No
操作区域
子菜单
1 脏污检查
CAL 块标志
过滤器
2 Head 偏移量
Head
偏移量
激光
/
传感器高度
真空校准
3
ATC
滑动板
ATC
滑动板
第 1 部 基本篇 第 1 章 装置概要
1-57
1-8-4-2 功能按钮的构成

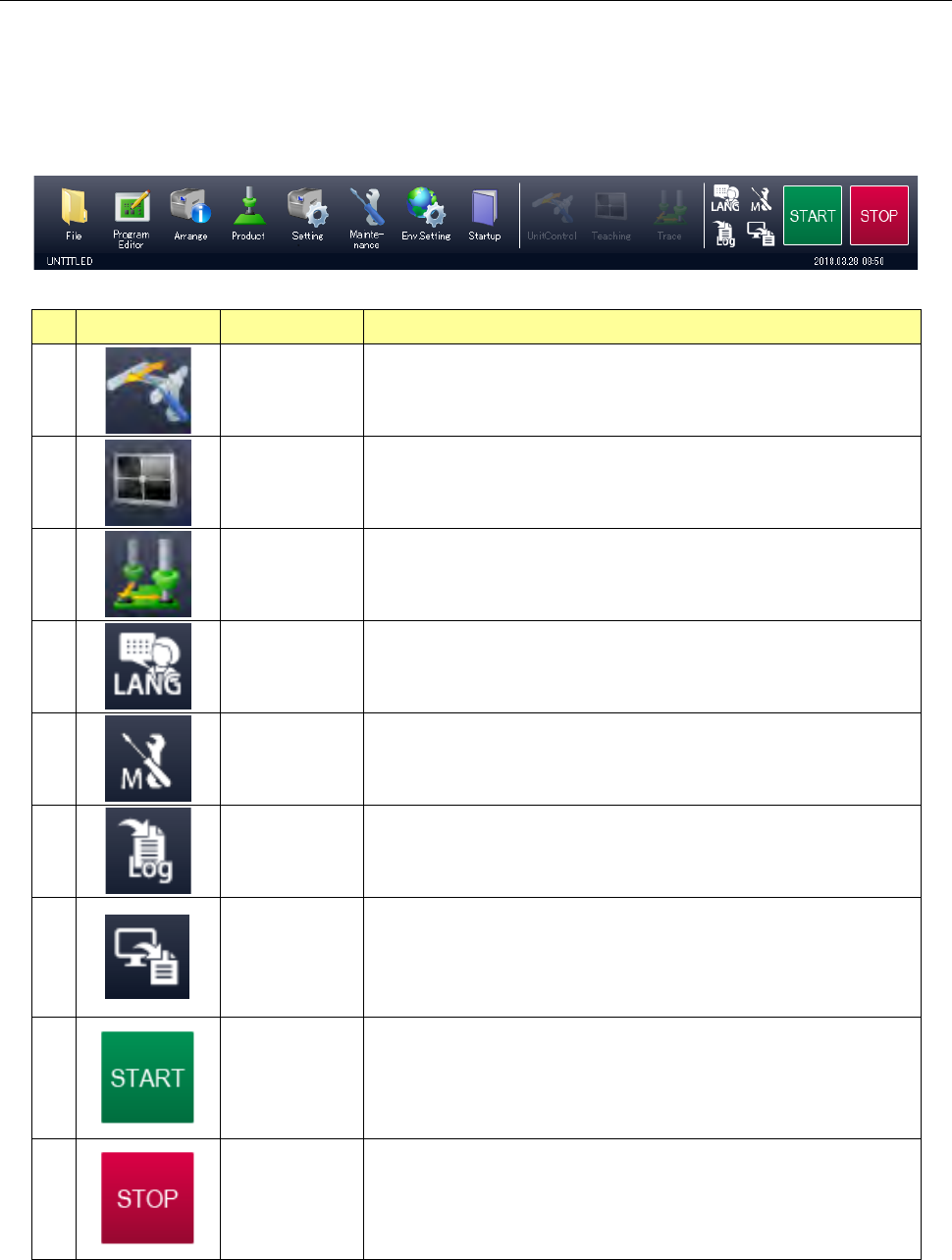

JM-50 在操作区域及信息区域除了菜单以外，还配置有功能按钮。
(1)
操作区域的功能按钮
操作区域的功能按钮配置在以下位置。
任何按钮都有可能无法通过起动中的应用程序选择。
No.
图标
名称
概要
1
简易控制
从当前起动的应用程序可运行简易控制时，进入简易控制运
行。
2
示教
从当前起动的应用程序可运行示教时，进入示教运行。
3
跟踪 从当前起动的应用程序可运行跟踪时，进入跟踪运行。
4
语言切换
可实时切换显示语言。
5
维护信息
打开元件更换信息画面。
如果有通知事项，会在图标上附带警告标记。
6
取得日志
可取得日志。
7
截取画面
可以截取现在显示的画面。
截取的图像保存在 D:/Juki/Exe/LOG/Capture/YYMMDD
文件夹中。YYMMDD 为日期。
最多可以保存 10 位，从旧画面开始删除。
8
START
按钮
在未原点复位的状态下，可以执行原点复位。
或者开始执行生产、示教等动作。
9
STOP
按钮
使生产开始、示教等动作停止。
在生产时按下 1 次则暂停，再按下 1 次结束。
第 1 部 基本篇 第 1 章 装置概要
1-58
(2)

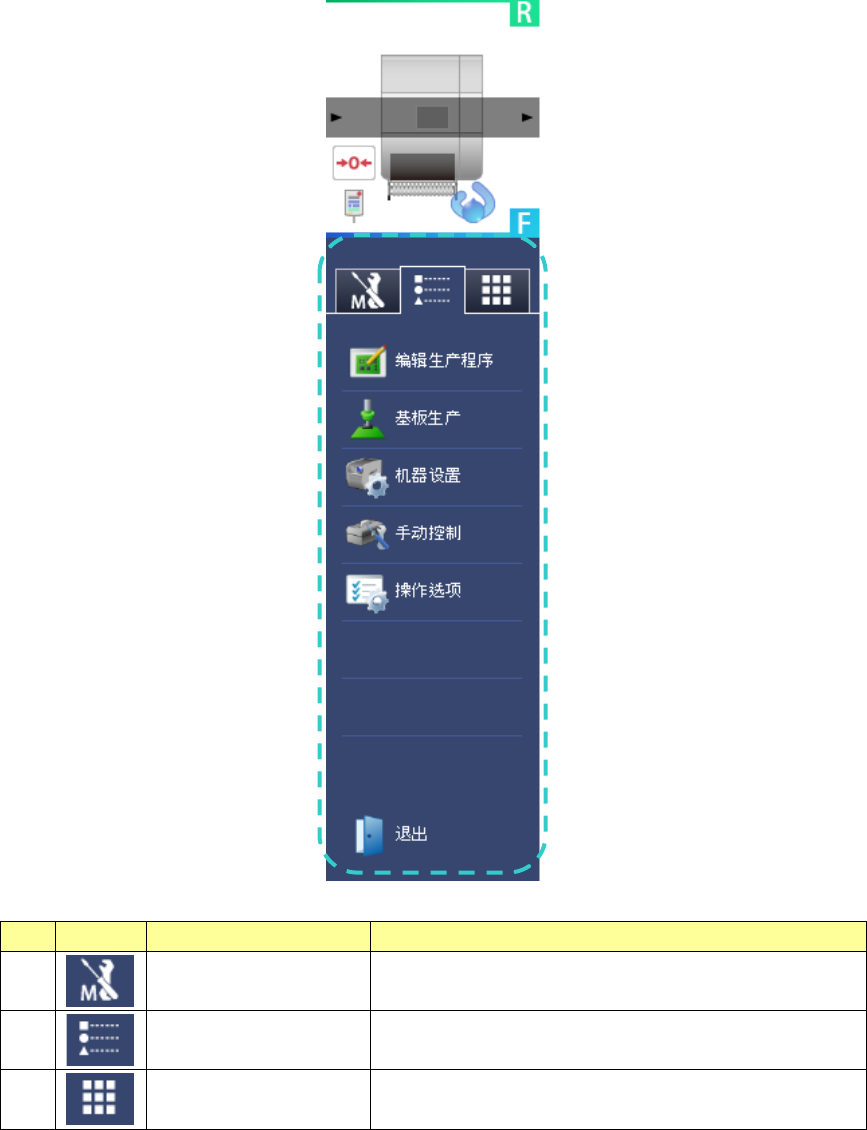

信息区域的功能按钮
信息区域的功能按钮配置在以下位置，通过选项卡切换显示使用。
No.
图标
名称
概要
1
维护选项卡 显示个别的维护信息显示菜单。
2
应用程序快捷方式 显示应用程序快捷方式及退出菜单。
3
键盘选项卡 显示软键盘。
应用程序启动中，有可能任何选项卡都无法选择。
