第 1 部 基本篇 第 3 章 维护 3-8 1) 请检查传送带有无明 显的磨损、破损、松弛。 2) 如果 有磨损、 破损等，请更 换新的传送 带。 1) 把安装在 AB 部位 长孔中 的调整传送带松 紧用的滑轮松开。 2) 松开连 接在 A 部分长 孔上的皮 带张 力调节滑轮 。 3) 请从传送皮带轮 上取下 传送带 ，并更 换 下列零件 编号的传送带。 MC RevB 前 SIDE Left Center Right F ront …
第 1 部 基本篇 第 3 章 维护
3-7
1) 关闭主机的空气源。
2) 拆下连接到电磁阀的电缆。

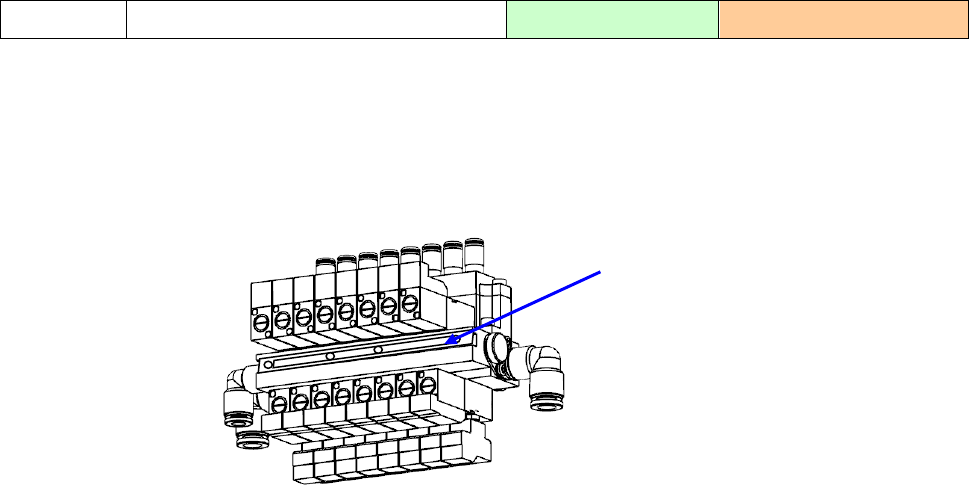

3) 拆下防脱落金属配件，更换大气开放用过滤器（件号：40218794 FILTER）。
4) 装配请按相反的步骤进行。
更换 更换大气开放用过滤器 更换标准： 6 个月
大气开放用过滤器
件号：40218794 FILTER
（防脱落金属和盆头螺钉：4 个）
第 1 部 基本篇 第 3 章 维护
3-8
1) 请检查传送带有无明显的磨损、破损、松弛。
2) 如果有磨损、破损等，请更换新的传送带。

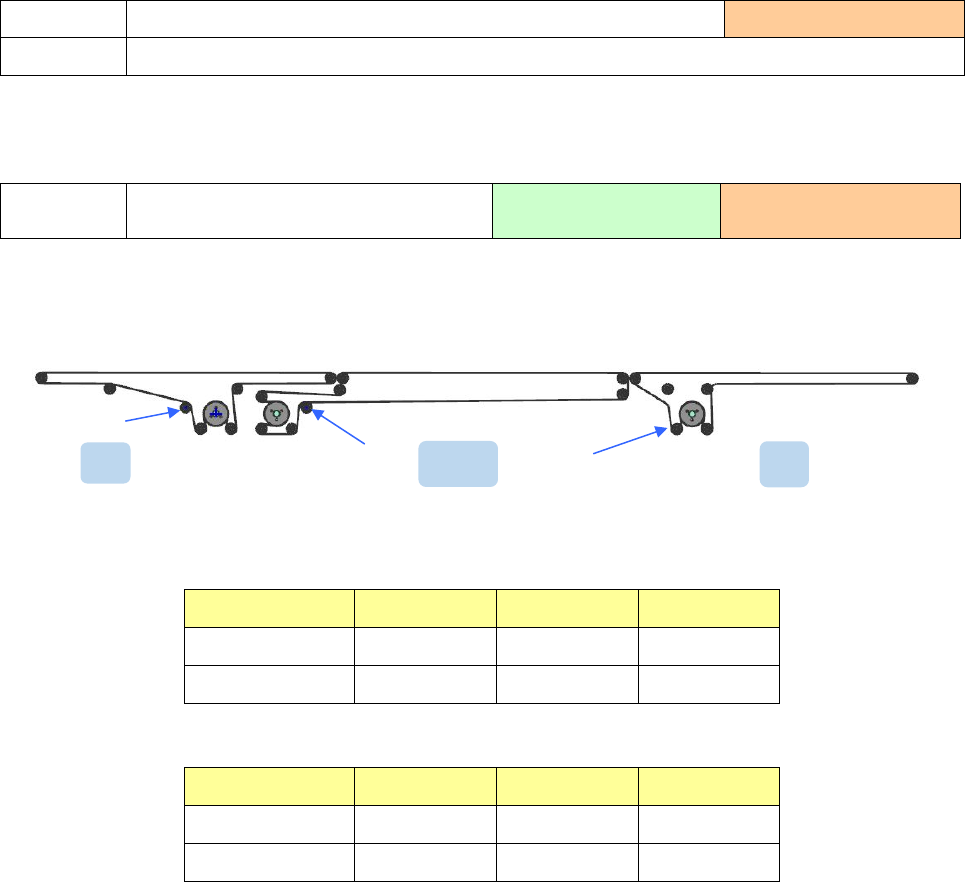

1) 把安装在 AB 部位长孔中的调整传送带松紧用的滑轮松开。
2) 松开连接在 A 部分长孔上的皮带张力调节滑轮。
3) 请从传送皮带轮上取下传送带，并更换下列零件编号的传送带。
MC RevB 前
SIDE Left Center Right
Front 侧
40107793 40107791 40107793
Rear 侧
40092060 40107791 40107793
MC RevB 以后
SIDE Left Center Right
Front 侧
40107793 40107791 40107793
Rear 侧
40107793 40107791 40107793
4) 调整传送带的张力。
① 在传送带松弛的状态（传送带上没有张力）时，用油笔将两个标记附着在传送带的平坦部分
上，距离“B”为 200 mm。
② 将 A 部分的输送带按照与 1）相反的顺序移动，以便拉紧输送带。
将传送轮固定在这两个标记变为 201 mm 的位置。
请注意不要通过在工作台部分上固定皮带张力来抬起传送带导轨 S
③ 安装完成后，请使用“手动控制”进行操作，确认没有异常噪音，断线等问题。
④ 请在一周内再次检查紧张情绪。
检查项目
3-1-6 传送带
实施频度 ：每周
检查内容 检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 0.5 年
A
A
A
R
L
CTR
第 1 部 基本篇 第 3 章 维护
3-9
A
B
200mm
202mm
搬送ベルト
运输带
