第 2 部 功能详解篇 第 10 章 自己诊断功能
10-21
设置 Head 移动到真空校准上面，计测加压破坏状况 3 次。
・ 显示第 2 次和第 3 次的平均值。
・ 计测后显示的压力值图表，是第 3 次的数据。
・请按下［确认］。
第 2 部 功能详解篇 第 10 章 自己诊断功能
10-22
10-3-3-7 3D 传感器偏差
在自己诊断菜单选择[3D 传感器偏差]，将显示调整 3D 传感器摄像机偏差画面。
设定距离 3D 传感器设计位置的偏差值。
仅对 3D 传感器识别元件，在一定方向发生贴片偏移时，重新进行设定。
在设定时，使用校准片 3D。
(1) 选择 Head 吸嘴
从「Head1」、「Head2」、「Head3」、「Head4」选择要测量的 Head。
(2) 装配位置 / 角度(Head 1 显示)
显示 MS 参数中保存的数值，及设置的结果。
(3) 操作
1) 进度条
显示测量的经过。测量结束即变为 100%。
第 2 部 功能详解篇 第 10 章 自己诊断功能
10-23
2) [确认]按钮
按[确认]按钮，各 Head 单元即移动到等待位置开始测量。
有关详细，请参照下一项「设置方法」。
警告
按[确认]，轴即移动。
按[确认]前，请务必确认没有人正在进行装置内部的作业。
为了防止人身伤害，运行中切勿将手伸入装置内部，也不要将脸和头靠
近装置。
10-3-3-7-1 设置方法
按下[确认]按钮，按照[操作]处显示的指示执行操作，自动取得数值。
完成设置前的动作如下所示。
(1) 吸嘴配置
在 Head 上安装 508 号吸嘴。此时，需要给 R-ATC 分配 508 吸嘴。
(2) 准备夹具
如果画面上有指示，就在 CAL 块中心放置夹具。
如果最初就放置了夹具，将无法正常识别 CAL 标记，请予以注意。
(3) 吸取夹具
吸取 CAL 块上的夹具之前，通过 OCC 相机识别夹具。

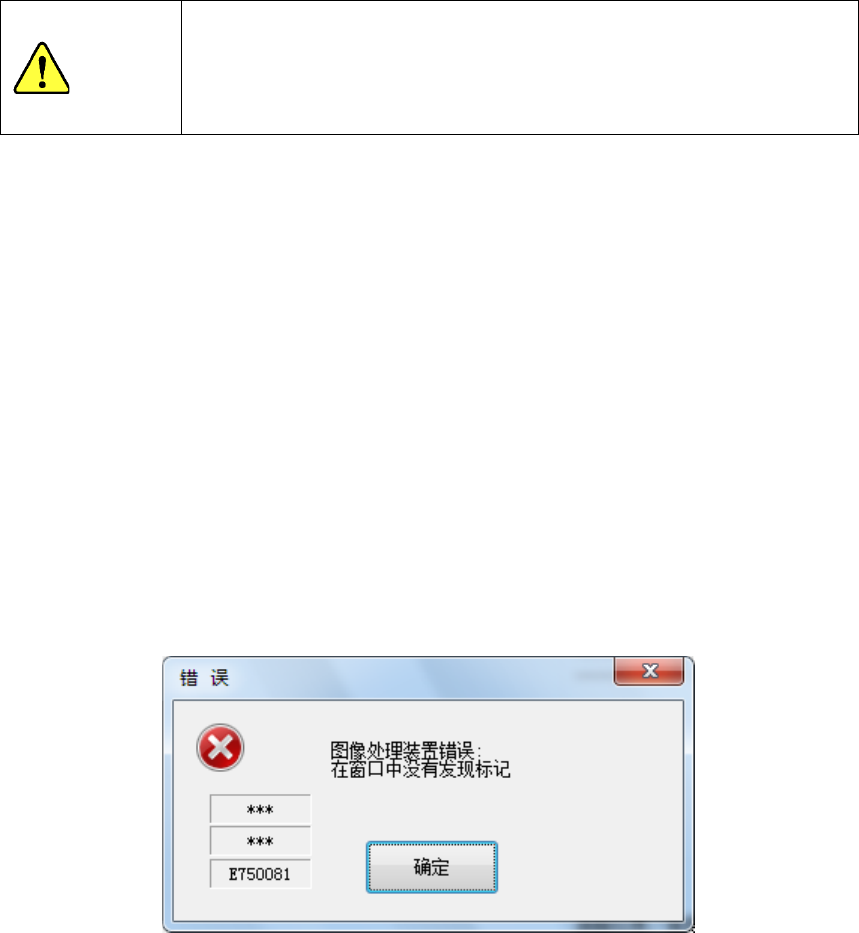

此时，可能会发生如下所示的错误。
发生该项错误时，请重新放置好夹具，再次按下「确定」。
如果重新放置夹具后仍然报错，可能是夹具上表面有脏污，请用无纺纸进行清扫。
