JM-50使用说明书.pdf - 第627页

第 2 部功能详解篇第 7 章机器设置 7- 36 7-3-5- 2 设置标记识别速度选择设置标记识别速度，会显示以下画面。设置生产时的标记识别动作中的轴速度变更。设置 BOC 标记、基准领域标记、台架标记的各种识别动作的 XY 速度。 (1) 设置方法 1) 通过单选按钮分别设置各标记的速度。低速 2 为特殊订货项目。

第 2 部功能详解篇第 7 章机器设置

7-35

7-3-5 功能设定

7-3-5-1 吸取错误条件设置

选择设置吸取错误条件后，可显示如下画面。

设置每个供料器的总吸取次数中的吸取率。

在操作选项中的生产-显示选项勾选"生产开始时，显示吸取错误"后，在生产开始前，若有未达到设置

的吸取率的供料器时，会显示错误。

(1) 设置方法

1) 从信息区域的 NUM 按钮分别输入各个供料器的总吸取次数。

第 2 部功能详解篇第 7 章机器设置

7-36

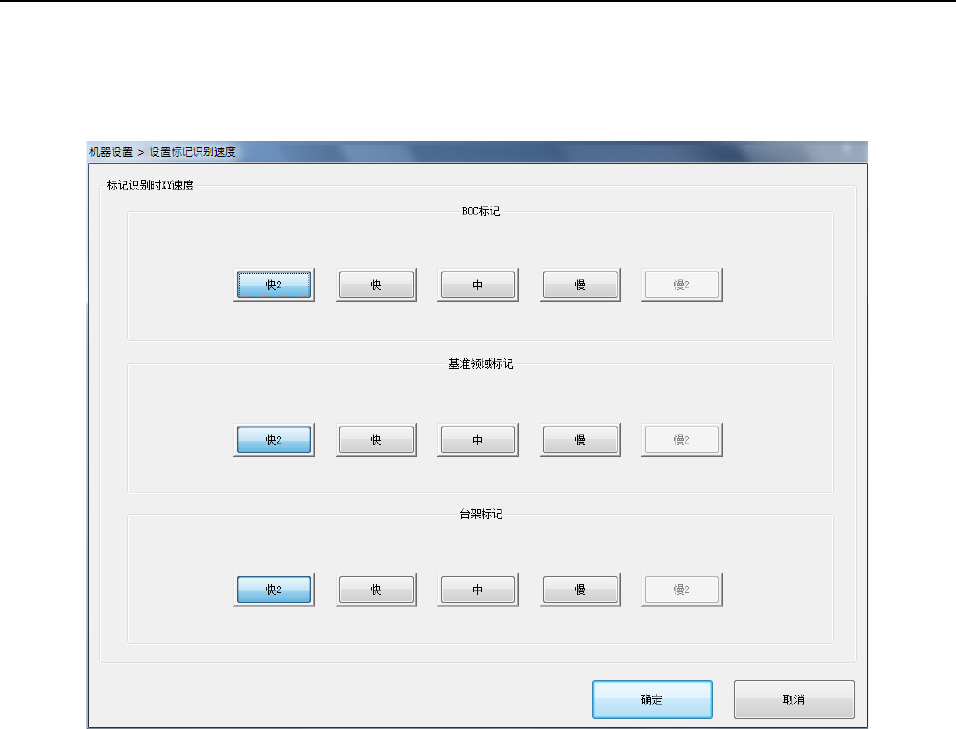

7-3-5-2 设置标记识别速度

选择设置标记识别速度，会显示以下画面。

设置生产时的标记识别动作中的轴速度变更。设置BOC标记、基准领域标记、台架标记的各种识别动

作的XY速度。

(1) 设置方法

1) 通过单选按钮分别设置各标记的速度。低速 2 为特殊订货项目。

第 2 部功能详解篇第 7 章机器设置

7-37

7-3-5-3 吸取前送料设定

选择吸取前送料设置，会显示以下画面。

操作选项“生产 – 其他”的“吸取元件前送料”有效时，设置各送料器类型吸取前送料的相关参数。

(1) 设置项目

No.

项目

设置内容

机械供料器

・M 8mm 纸带

・M 8mm 胶带

・M 12mm

・M 16mm

・M 24mm

设置吸取前送料的送料器类型。

(2) 设置方法

1) 用复选框选择吸取前送料的送料器类型。
