第 2 部 功能详解篇 第 11 章 选项组件
11-1
第11章 选项组件的使用
11-1 供料器类
有关使用方法请参见各供料器的『使用说明书』、供料器附带的『简易使用说明书』。
本章对安装到主机上的方法进行说明。

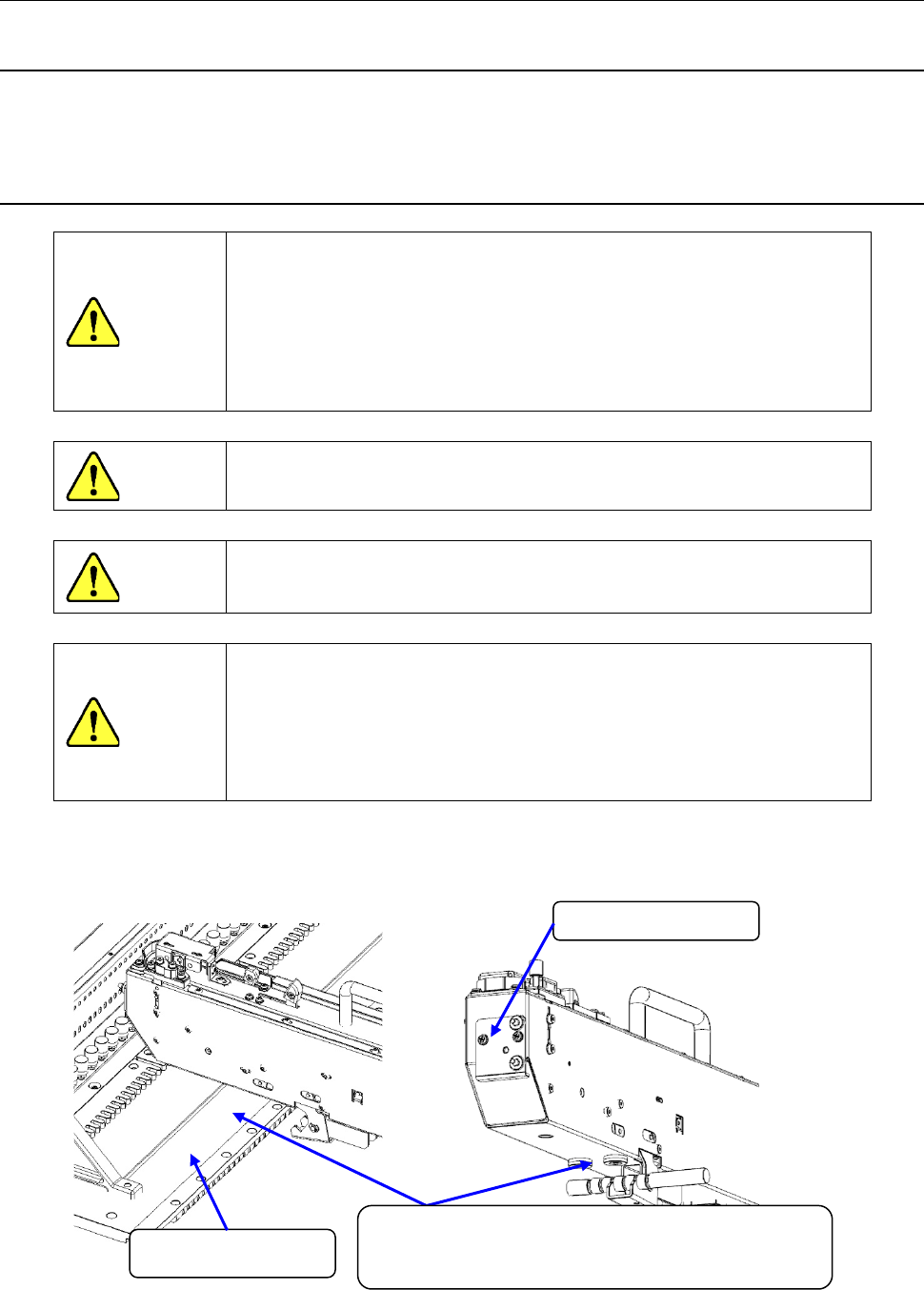

11-1-1 径向供料器
危险
在
XY
轴或
Head
正在动作时进行更换，径向带式供料器可能会接触到
动作中的元件，伤及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换径向供料器。
请务必打开安全护罩后再更换。
有的供料器安装时安全罩和供料器之间会出现开口部。为防止人身事故，
请勿将手伸进开口部。
注意
将装置安装到台架时，请在吸取位置上没有元件的状态下进行操作。
注意
在装置的固定面及贴片机的台架表面有异物的状态下安装时，可能造成
吸取位置偏移。安装前请务必进行检查。
注意
装置未充分插到底就从紧固把撒手时，可能导致装置前部浮动，使整体
装置在相对于台架通道倾斜的状态下被固定下来。
若无相邻的装置，请目检确认装置前端是否已顶住固定板，锁紧支架是
否已紧密扣紧锁杆。
若有相邻的供料器，请确认紧固把的位置或装置整体的位置是否已对齐。
(1) 安装步骤
1) 请确认装置的固定面及贴片机台架表面没有元件等异物。
2) 抓住手把，将装置放在安装基准面上。
①基准销（2 根）
安装基准面、装置的固定面（2 处圆形突起部位）
要确认没有元件等异物
安装基准面
第 2 部 功能详解篇 第 11 章 选项组件
11-2

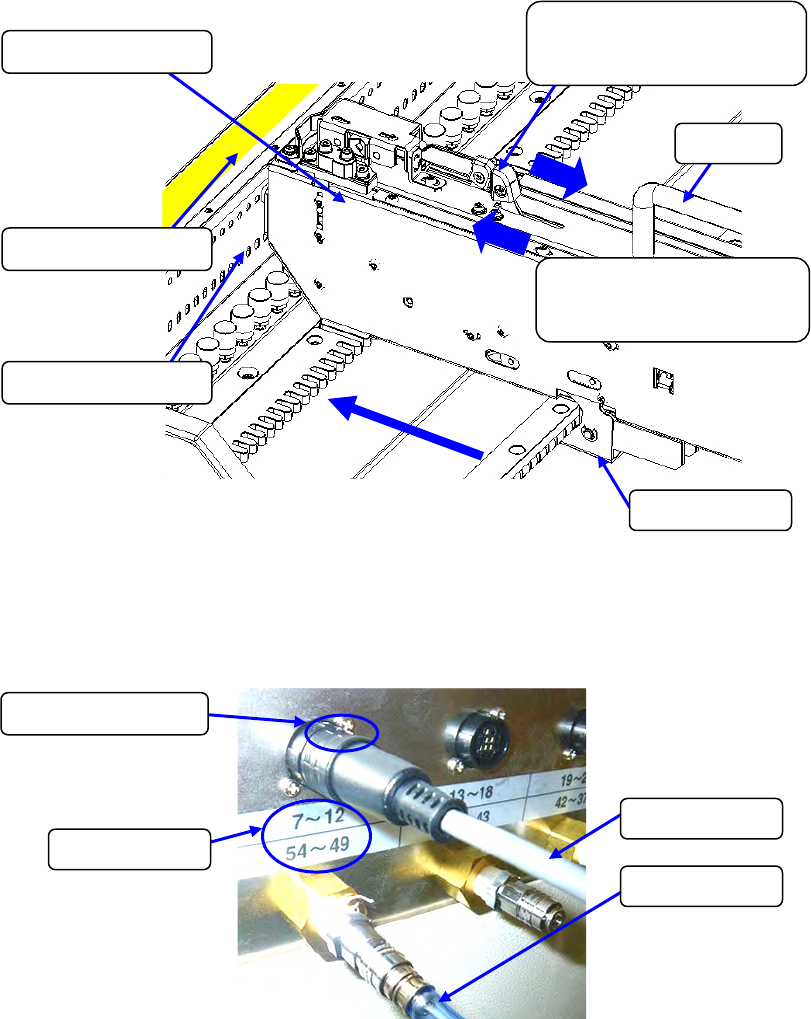

3) 向身边拉紧固把②、保持不动，将装置向前方滑动，直至装置前端的基准销①插入固定板。
4) 在顶住的位置上从紧固把松手，紧固把会回到原来的位置，下部的锁紧支架③会关闭，将装
置固定。
※ 固定体夹臂的固定螺丝延长线上的数字，即为装置安装的通道号。
5) 将从装置后端伸出的线缆插到贴片机上。
请将电源线插头方向对准白点插入。
然后请将气缆插入与装置安装的通道号对应的插口里。
气管
电源线
通道号
插口对齐记号
固定时
从紧固把
②松手。
固定体夹臂
固定板
台架通道显示区域
③锁紧支架
插入时
向身边拉紧固把②。
手把
第 2 部 功能详解篇 第 11 章 选项组件
11-3
(2)
拆卸步骤
注意
气缆在被拔下的瞬间，由于压力会猛烈跳动。请在抓牢的状态下拔出，
以防受伤。拔下时要按顺序操作，防止跳动。
注意
在贴片机主机运行过程中，请勿进行本装置的安装、拆卸。
1) 从贴片机拔下气管。
2) 从贴片机拔下电源线。
3) 单手抓住装置的手把，另一只手将紧固把②向身边拉，在保持锁紧支架③解除的状态下，将装置
向面前滑动拉出。
