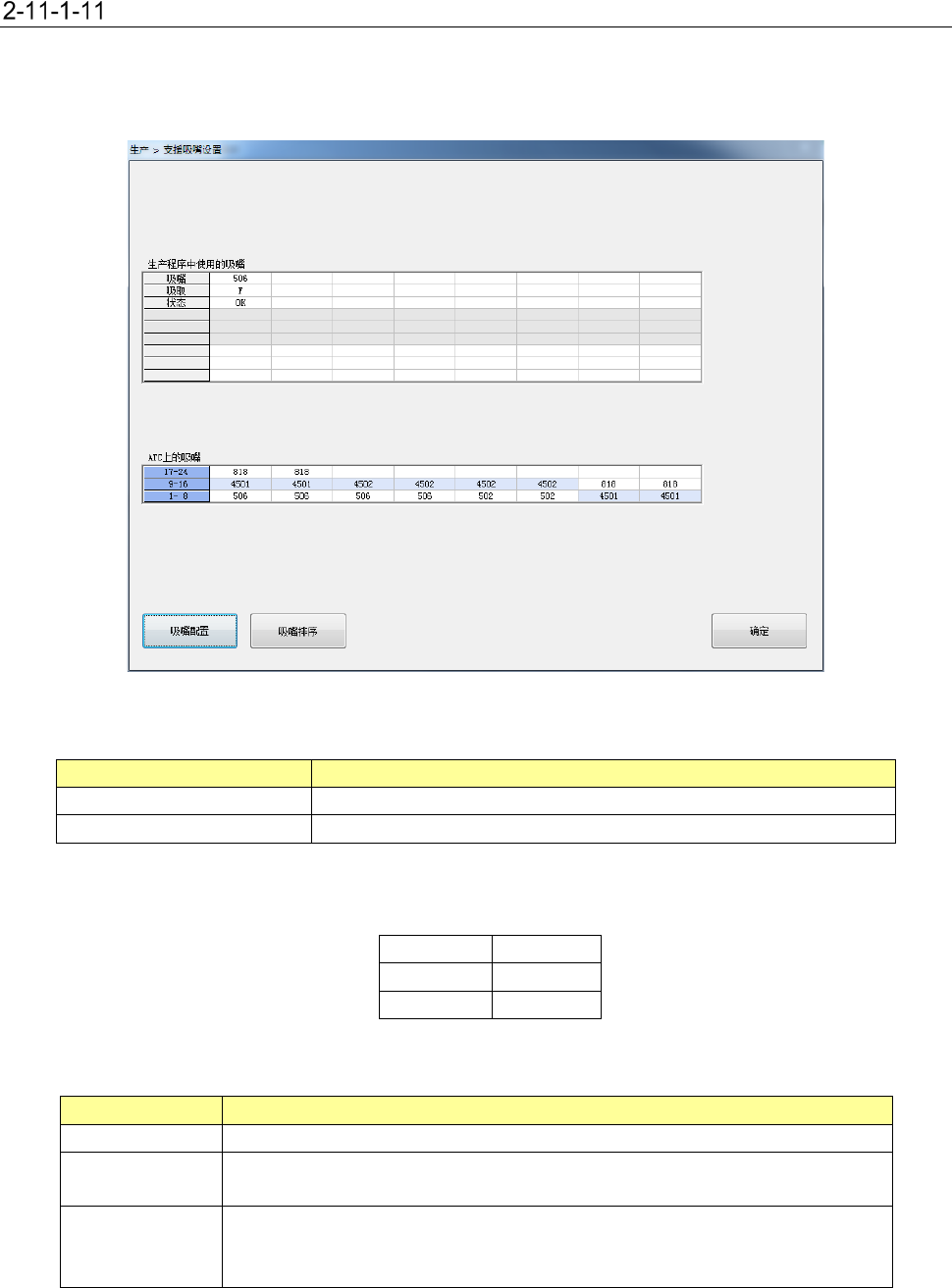

支援吸嘴设置
显示生产程序的吸嘴配置以及实际 ATC 上的吸嘴配置。
有差异时用红色显示。
(1) 表内容
项目
内容
生产程序中使用的吸嘴
显示生产程序中使用的吸嘴。
ATC
上的吸嘴
显示
ATC
上分配的吸嘴。
显示生产程序中使用的吸嘴的表的内容，吸嘴号码、吸取的台架、状态。
吸嘴
504
吸取
F/R
状态
OK
(2) 生产程序中使用的吸嘴
项目
内容
吸嘴
显示生产程序中使用的吸嘴号码。
吸取
进行吸取的供料器台架
F
、
R
状态
显示生产程序中使用的吸嘴号码和
ATC
上的吸嘴号码的状态
OK ：正常状态
ERR
：有不一致的状态
第 1 部 基本篇 第 2 章 生产
2-98

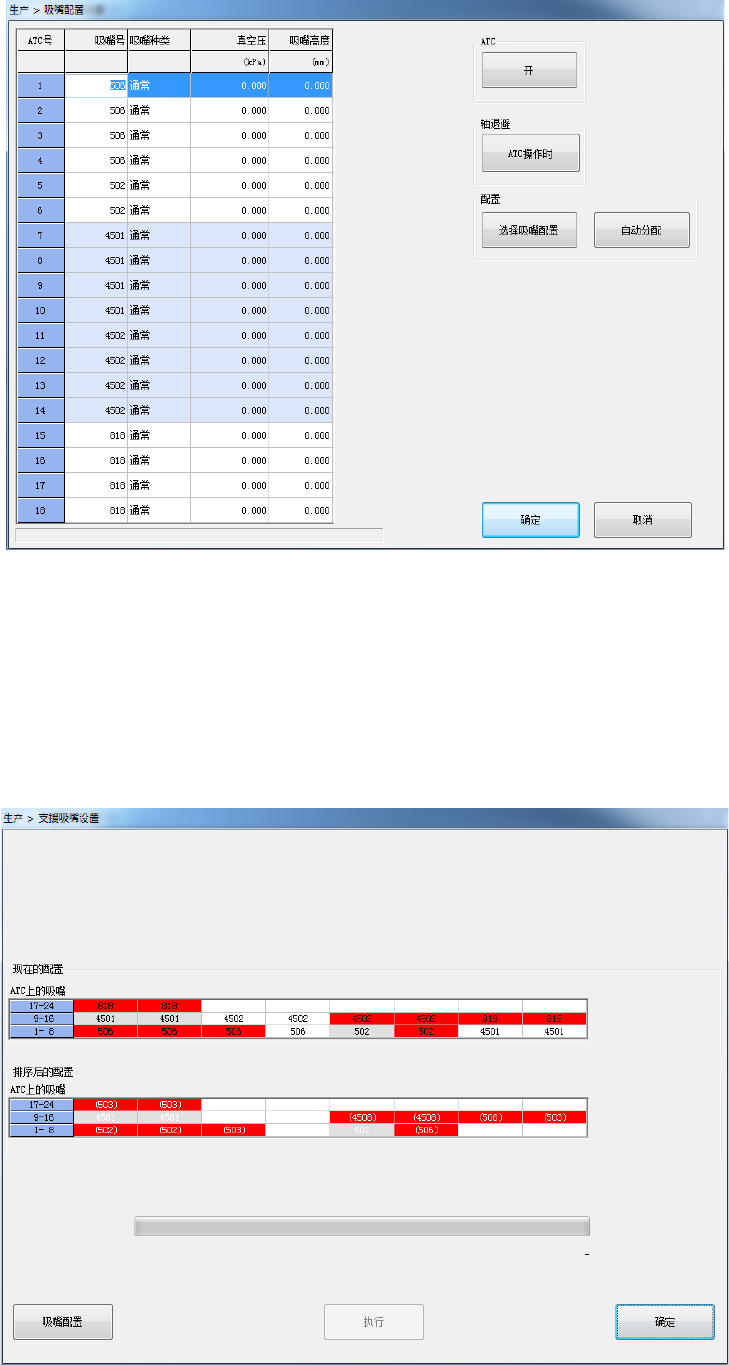

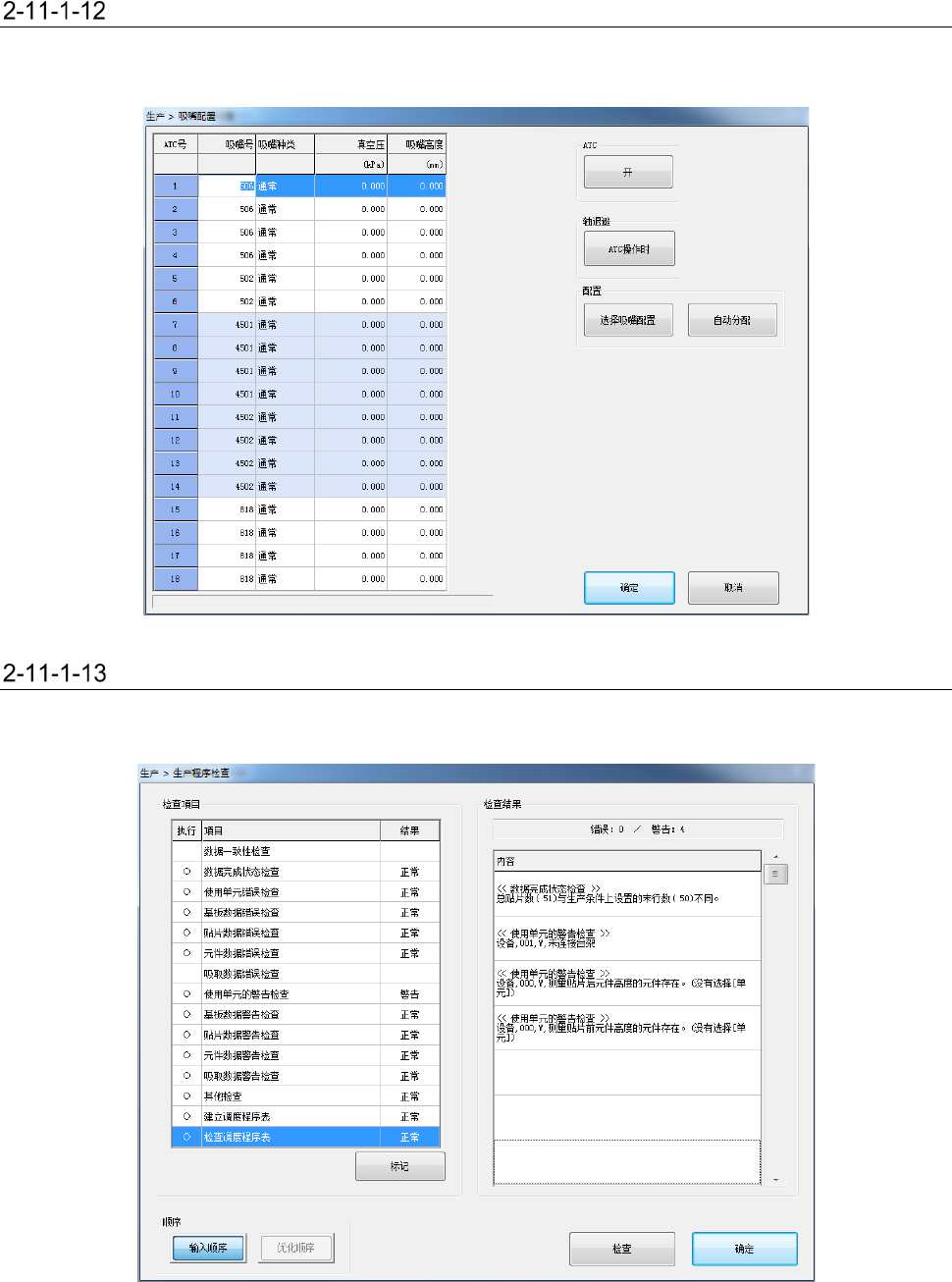

按下[吸嘴配置]按钮，可以进行 ATC 上的吸嘴配置。
详见「第 7 章 机器设置」的「7-3-2-3 吸嘴配置」。
按下[吸嘴排序]按钮，可将 ATC 上的吸嘴进行优化配置排序。
通过按下吸嘴排序画面的执行按钮，执行吸嘴的排序动作。
上层显示当前 ATC 上的吸嘴配置。如果配置了与通过优化的吸嘴布局不同的吸嘴，则用红色显示。
下层显示执行排序后的吸嘴配置。进行吸嘴更换动作的位置用蓝色显示。不能通过自动更换按照优化布
局配置的位置会用红色显示。必须通过手动进行吸嘴配置。
