第 2 部 功能详解篇 第 11 章 选项组件
11-45

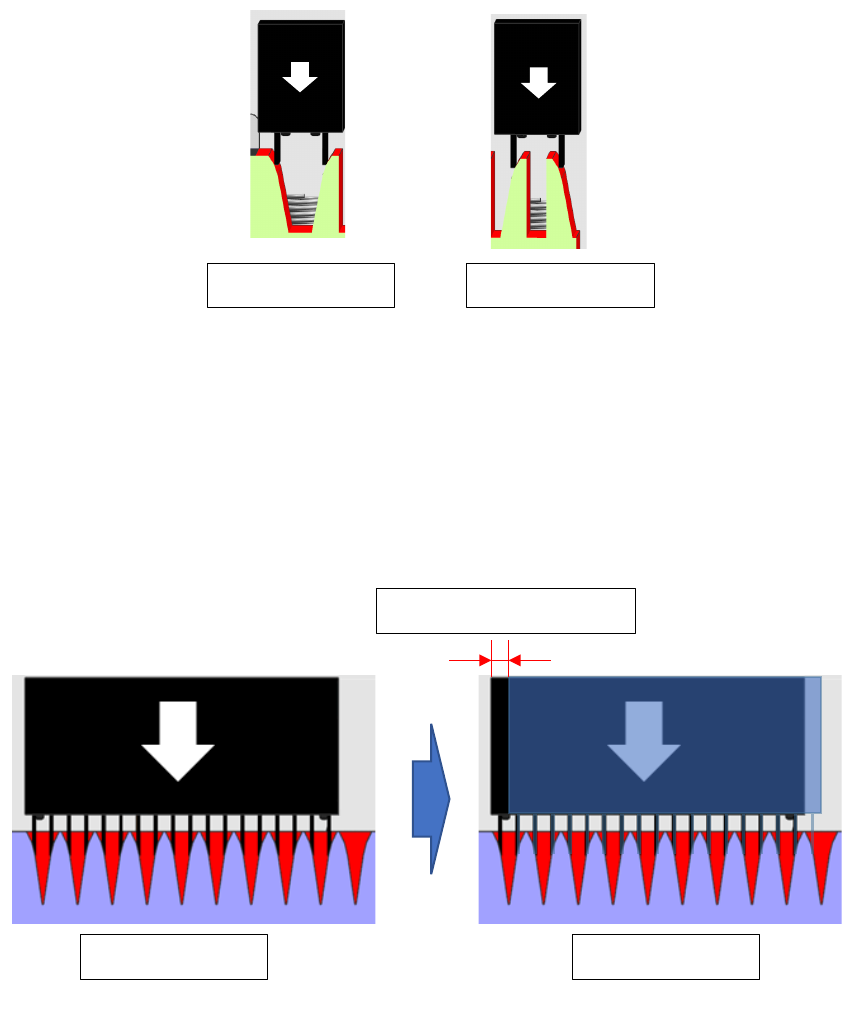

【元件的 Y 方向(凹模具、凸模具)】
因元件 Y 方向有 2 列引脚，所以按照与双引脚用的引脚矫正模具相同的方法实施矫正。
用凹模具、凸模具，对各个引脚列实施矫正。
【元件的 X 方向(多针模具)】
在元件的 X 方向，将 2 次引脚插入动作作为 1 组实施矫正。
因为 X 方向为多根引脚列，每次向模具实施插入动作，都会同时有引脚收缩和引脚扩展的部位。所以，
在第 1 次引脚插入动作后，元件的 X 方向会移动机器设置所设定的一个引脚间距，之后执行第 2 次引
脚插入动作，实施与第 1 次相反方向的矫正，从而使引脚状态整齐。
收缩引脚
扩展引脚
第
1
次插入
第
2
次插入
移动引脚
1
个间距
第 2 部 功能详解篇 第 11 章 选项组件
11-46

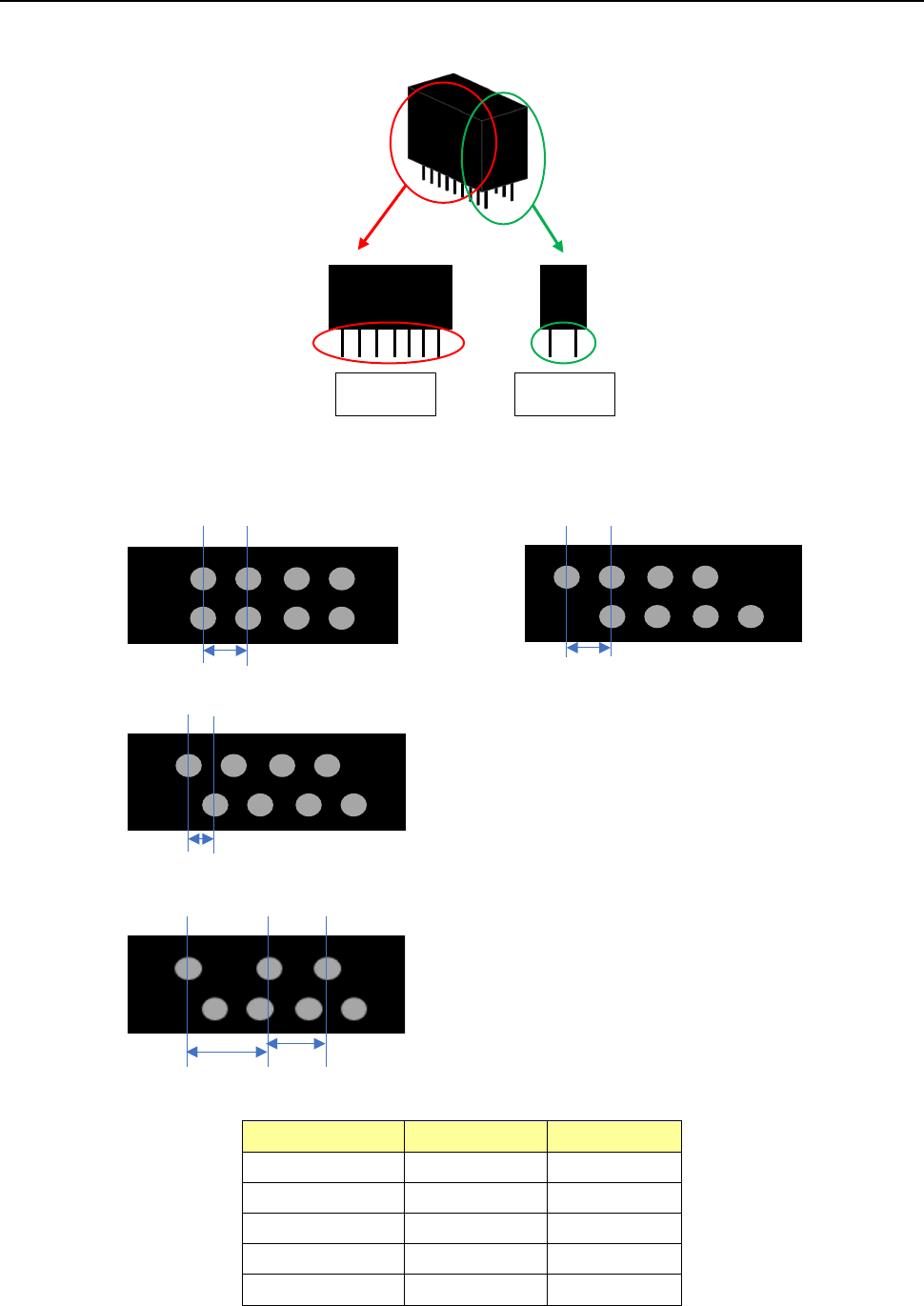

11-9-2 对象元件
多针引脚矫正的对象元件仅为多针×2 针的插入元件。并且，定心方式只对应图像识别。
有因多针侧的引脚配列导致无法实施矫正动作的情况。
〇可矫正
等间隔引脚间距
引脚间距上下段半间隔错位
×不可矫正
引脚间距各异
其他规格如下表所示。
(单位：mm)
项目 最小尺寸 最大尺寸
X
引脚间距
2.50
22.30
Y
引脚间距
2.50
19.80
引脚径
0.45
1.00
引脚长度
3.00
5.00
引脚外形尺寸
□
3.70
□
23.00
多针
2
针
第 2 部 功能详解篇 第 11 章 选项组件
11-47
11-9-3 多针引脚矫正模具
在机器内只能设置「多针模具」「 凹 模具」「 凸 模具」3 种构成的 1 套模具。
在对机器设置进行设定时，上述 1 套对应 1 个模具编号。
请根据机器内设置的模具，在机器设置中选择所设置的模具。
11-9-4 机器设置
对有无多针引脚矫正单元的规格和所使用矫正模具进行设定。详细情况请参见「第 7 章_机器设置」的
「7-3-6-5 多针引脚矫正设置」。
11-9-5 操作选项
设定是否实施多针引脚矫正动作。详细情况请参见「第 6 章_操作选项」的「6-5-1 检查有效」。
11-9-6 程序编辑
设定每种元件所使用的模具编号、插入量等内容。详细情况请参见「第 4 章_程序」的「4-3-5 元件数
据 」。
11-9-7 生产
按照设定的多针引脚矫正参数，实施多针引脚矫正动作。详细情况请参见「第 2 章_生产」。
注意
在机器启动过程中，请不要取下或调整模具。否则可能会因为不可预期
的动作造成受伤。

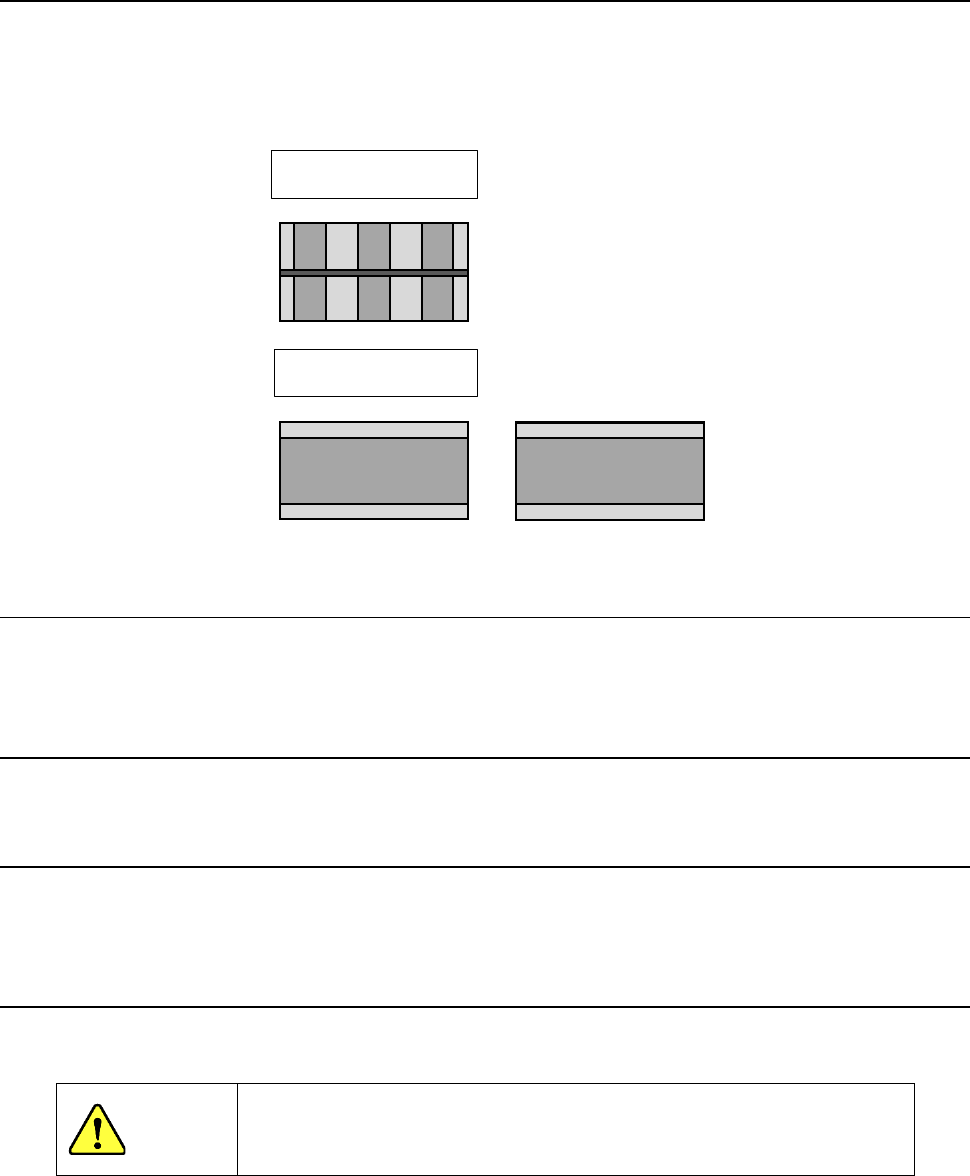

X
方向的矫正模具
Y 方向的矫正模具
