第 1 部基本篇第 4 章制作生产程序 4- 49 4) 其他尺寸 ① 吸取深度输入从吸嘴吸取面的高度到元件表面的高度。通常可使用默认值。 ② Boss 高度输入连接器的 B oss 高度（底面的突起高度）。通常可使用默认值。元件高度＝使用激光测量的元件高度－ Boss 高度对于连接器元件等，吸嘴的吸取面比元件表面低时，需输入由吸嘴尖端到元件表面的尺寸。此时， “ 元件高度 ” 为吸嘴尖端…

第 1 部基本篇第 4 章制作生产程序

4-48

3) 外形尺寸

输入适用于各元件类型的元件外形尺寸。

请参考表格画面左下部显示的元件图形，进行输入。

另外请注意，根据元件类型，有时「包含」引脚，有时「不包含」引脚。

（以 JUKI 元件供应角度定义 0°为基础的图形会按照「元件类型」进行显示。）

例＞W = 外形尺寸横 L = 外形尺寸纵 H = 元件高度 LH =管脚长度

◆方形芯片 ◆SOT ◆T-SOP

◆插座 ◆BGA

◆插入元件的外形尺寸 ◆INS 电解电容器的外形尺寸

※为轴向类型的插入元件时

若弄错元件的纵、横尺寸，则有时无法进行定心。若弄错元件高度，则容易发生因

激光测量位置不稳定导致激光识别错误，以及图像识别高度不稳定导致图像识别错

误等。

第 1 部基本篇第 4 章制作生产程序

4-49

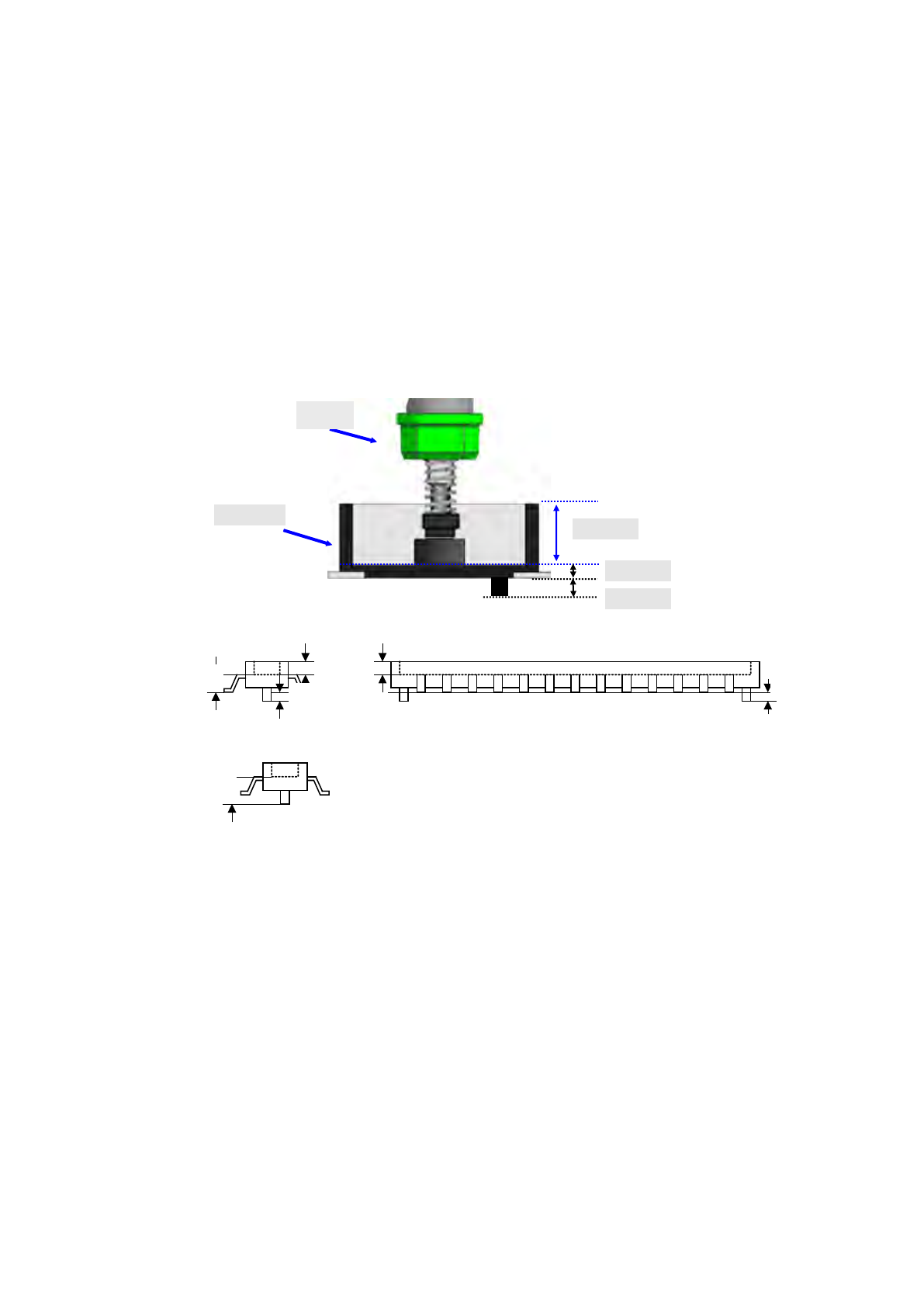

4) 其他尺寸

① 吸取深度

输入从吸嘴吸取面的高度到元件表面的高度。通常可使用默认值。

② Boss 高度

输入连接器的 Boss 高度（底面的突起高度）。通常可使用默认值。

元件高度＝使用激光测量的元件高度－ Boss 高度

对于连接器元件等，吸嘴的吸取面比元件表面低时，需输入由吸嘴尖端到元件表面的尺寸。

此时，“元件高度”为吸嘴尖端到元件背面的尺寸。

（例）

元件高度

吸取深度

Boss

高度

Boss

高度

激光测量的

元件高度

吸取深度

吸嘴

Boss 高度

连接器

第 1 部基本篇第 4 章制作生产程序

4-50

5) 定心方式

指定求出元件中心的方法。

请按照元件进行选择（在考虑到规格、精度、节拍速度的基础上）。

全部种类的元件可以选择激光，仅插入元件才可以选择图像。

6) 封装尺寸

在元件种类中选择了插入元件的 INS 电解电容器时，输入封装尺寸纵(PL)、横(PW)。

插入元件不是 INS 电解电容器时，无需输入。

◆ 插入元件 ◆ INS 电解电容器

7) [确定]按钮、[取消]按钮

按[确定]按钮：保存已编辑的内容，退出表格画面。

按[取消]按钮：废弃已编辑的内容，退出表格画面。

退出表格画面时，如果是从贴片数据画面转移过来的，就返回到贴片数据画面；如果是从元

件列表画面转移过来的，就返回到元件列表画面。

不是通过按钮退出表格画面时（例如通过菜单命令转移到其他画面，或通过选择选项卡转移

到其他画面时），与按 [确定]按钮时的处理相同。

封装尺寸横

封装尺寸纵
