第 1 部基本篇第 4 章制作生产程序 4- 247 4) OCC 坏板标记识别 ( 取得阈值中 ) 按下 OC C 坏板标记识别阈值取得动作「确定」按钮，即进入阈值取得。 5) OCC 坏板标记识别 ( 设置阈值 ) 在坏板标记示教画面的 OCC 坏板标记阈值设置中进行示教时，显示以下对话框。按下「确定」按钮，结束示教。

第 1 部基本篇第 4 章制作生产程序

4-246

2) OCC 坏板标记识别(照明设置)

使用坏板标记示教画面的 OCC 坏板标记阈值设置进行示教时，将显示以下对话框。

选择照明模式后，按方向箭头设置检测框后，按「确定」按钮。

3) 识别 OCC 坏板标记 (设置阈值)

选择照明模式后，在检测框的设置中按下「确定」按钮，即显示以下对话框。

按下「确定」按钮，进行取得阈值的动作。

第 1 部基本篇第 4 章制作生产程序

4-247

4) OCC 坏板标记识别(取得阈值中)

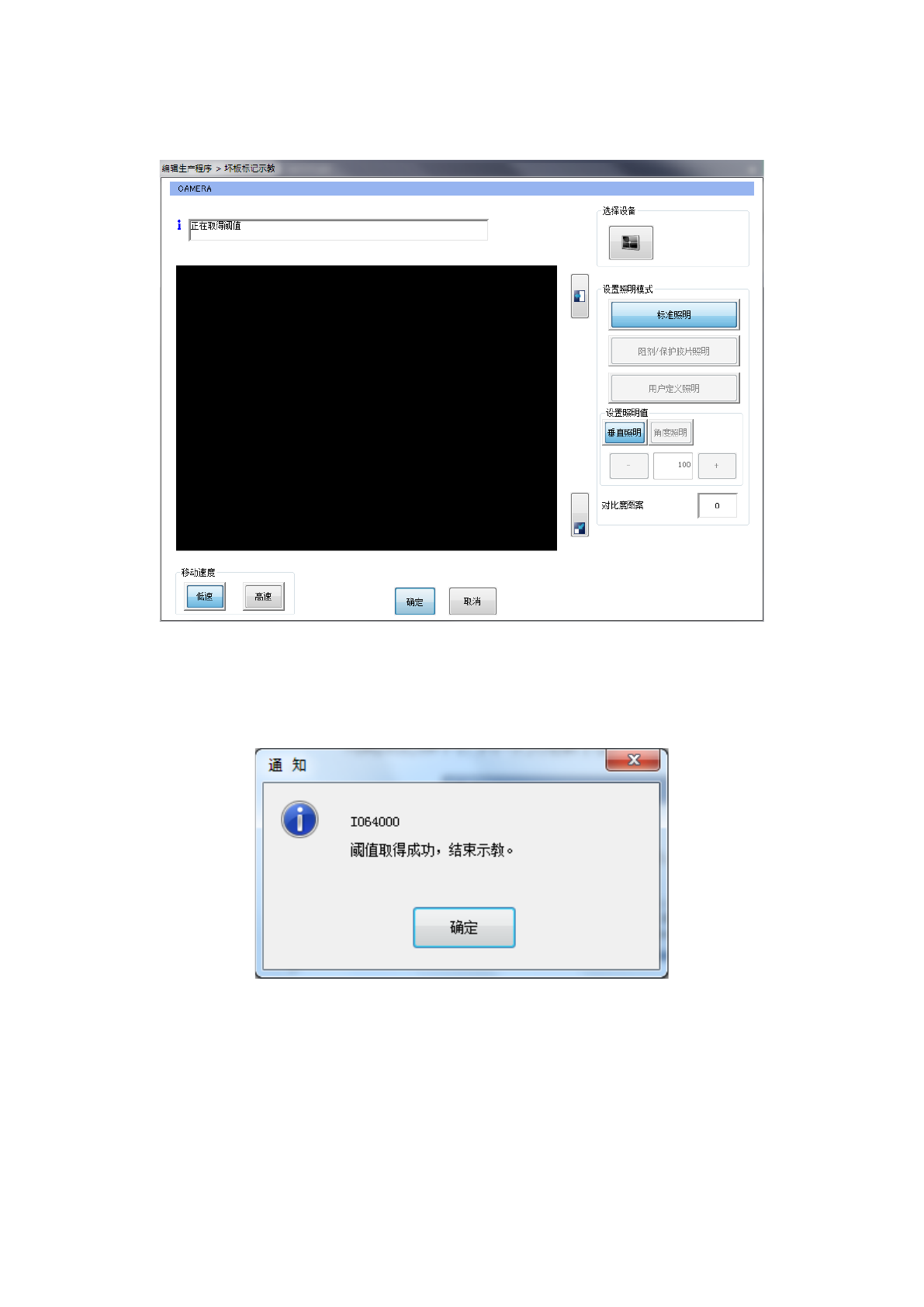

按下 OCC 坏板标记识别阈值取得动作「确定」按钮，即进入阈值取得。

5) OCC 坏板标记识别(设置阈值)

在坏板标记示教画面的 OCC 坏板标记阈值设置中进行示教时，显示以下对话框。

按下「确定」按钮，结束示教。

第 1 部基本篇第 4 章制作生产程序

4-248

6) 坏板标记示教结果

使用示教在 OCC 坏板标记识别中取得阈值后，显示各识别用的设置值。

在 OCC 坏板标记阈值设置中使用示教对有标记位置及无标记位置进行识别动作，成功取得阈

值后，显示识别时的垂直照明、角度照明、对比度图案、检测框尺寸(宽度、长度)、标记极性。
