第 2 部 功能详解篇 第 7 章 机器设置
7-22
7-3-2-5 读 ATC 数据
使用ATC时，在系统中追加设置ATC的信息。
ATC信息的文件形式，为“ATC***_JM100.ini”的ini文件（“***”为ATC编号）。
请按照以下的步骤注册在机械中。
从菜单条中，选择「读ATC数据」，则显示「打开ATC数据文件」画面。
请选择指定的文件，按下[打开]按钮。这样就完成了ATC信息的注册。
按下[取消]时不注册。
请确认对「ATC设置」中追加的ATC确实完成了注册。
第 2 部 功能详解篇 第 7 章 机器设置
7-23
7-3-2-6 ATC 设置
设置使用的ATC信息。

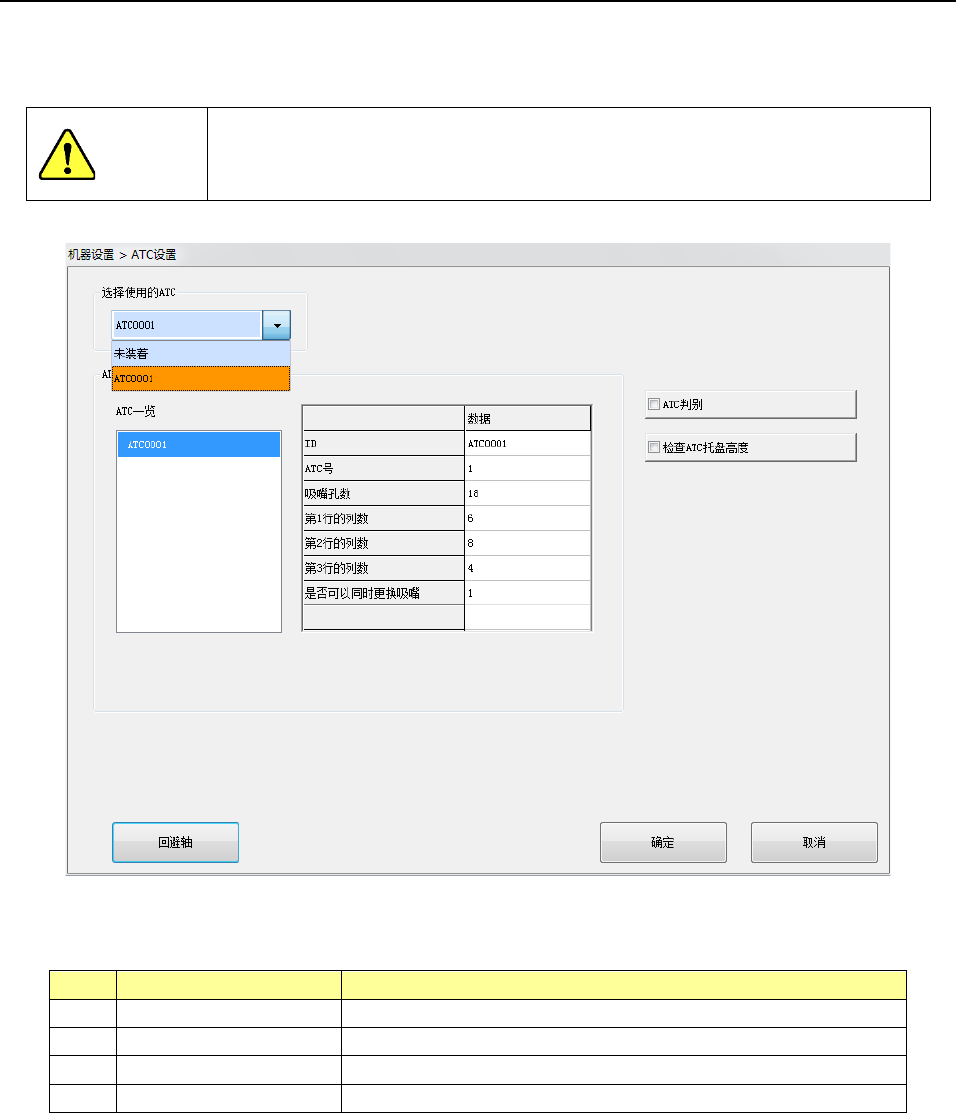

选择[ATC设置]，显示以下画面。
注意
无论是否更换 ATC，请务必在该画面执行 ATC 托盘的装卸。
(1) 设置项目
No.
项目
设置内容
1
选择使用的
ATC
设置使用的
R-ATC
。
2
ATC
信息
显示注册的
ATC
一览与
ATC
信息。
3
ATC
判别
设置装载的
ATC
判别动作的
ON/OFF
。
4
检查
ATC
托盘高度
设置检查装载的
ATC
托盘高度的
ON/OFF
。
(2) 设置方法
1) 通过组合框选择使用的 R-ATC。
2) 通过复选框设置是否执行 ATC 判别。
第 2 部 功能详解篇 第 7 章 机器设置
7-24
(3) ATC 判别动作
1) ATC 判别为有效时，在以下的时间执行 ATC 判别动作。除 d)生产之外，各画面有一次成功
判别时，则在关闭画面之前不再次执行判别动作。
a) 机器设置
・变更 ATC 时
b) 程序编辑
・机器操作＞执行测定的各功能时
・机器操作＞执行检查的各功能时
c) 手动控制
・打开 ATC 控制时
d) 生产
・从生产主画面开始生产时
・按下 STOP 开关从暂停重新开始时
※元件用尽或因错误从停止重新开始时，不执行 ATC 判别动作。
条件
ATC 判别动作
初次开始生产时
○
生产结束后开始生产时
○
开始继续生产时
○
用户暂停后重新开始时
(<STOP>
开关暂停重新开始时
)
○
错误暂停后重新开始时
(
元件用尽、激光识别错误等
)
×
重新开始重试列表时
×
e) 示教
・将示教的设备选择切换为贴片头时
2) 无论 ATC 判别如何设置，在下一时间执行 ATC 判别动作。
・执行半自动吸嘴返还时
(4) 检查 ATC 托盘高度
勾选时，在执行 ATC 判别动作之前用 HMS 测定托盘的 4 角，确认装载是否正确。
注意
将 ATC 判别设为 OFF 时 ，不 实施 ATC 判别就从 ATC 卸下或插入吸嘴
。
即使 ATC 不一致也进行吸嘴的卸下或插入动作，请予注意。
并且，在未变更「选择使用的 ATC」时，请不要更换 ATC。否则可能
造成吸嘴破损。
