7-3-2-2 读取吸嘴数据
使用特别订制的吸嘴时，需将特别订制吸嘴的信息追加设置到系统中。
通常用USB闪存提供追加吸嘴的信息。
追加吸嘴信息的文件格式为“NZL***.ini”的ini文件(“***”为吸嘴号)。
请按下列步骤注册到机器中。

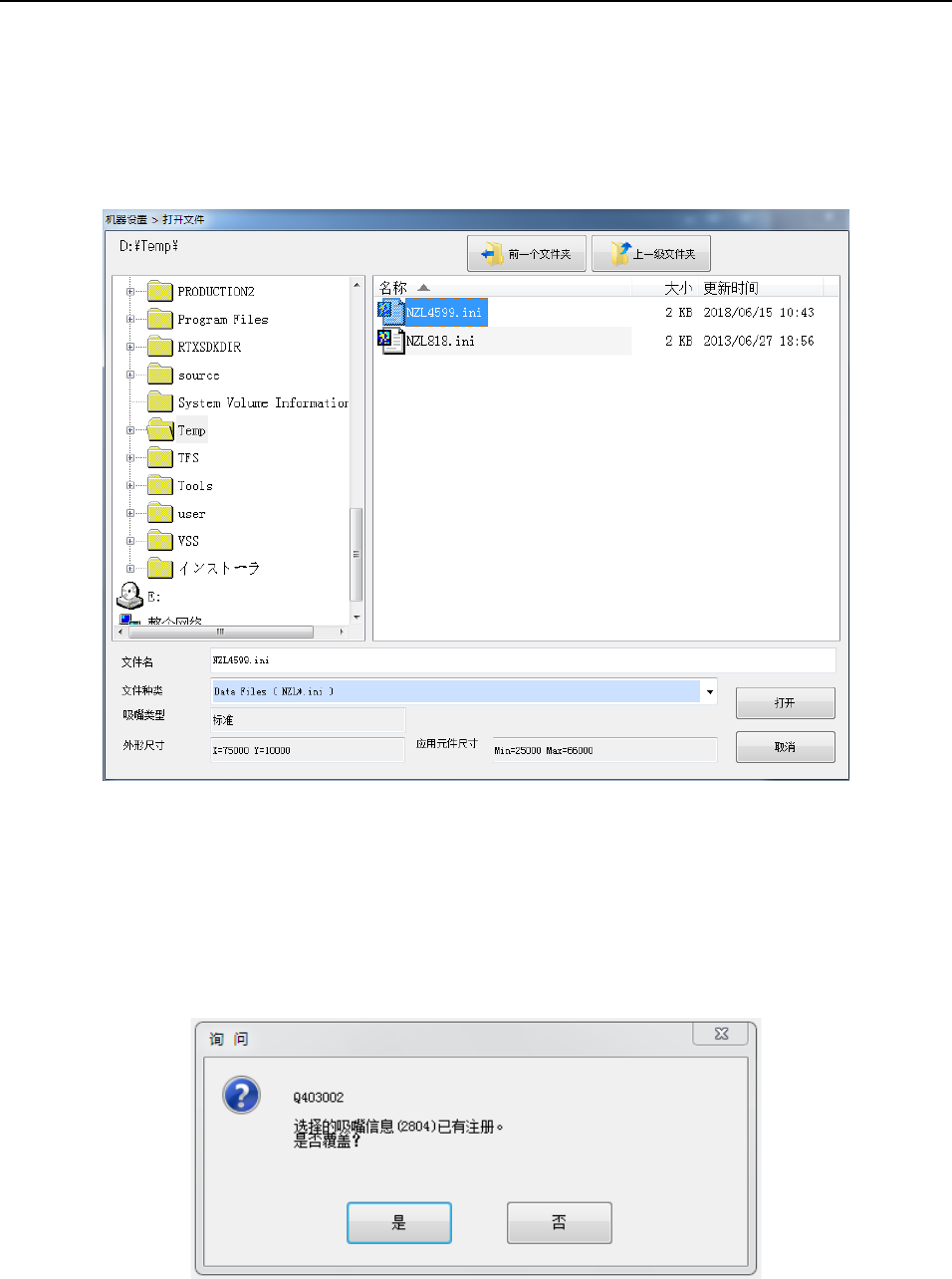

选择读取吸嘴数据，会显示「打开吸嘴数据文件」画面。
请选择指定的文件，按下 [打开] 按钮，追加的吸嘴信息注册即可完成。
按下[取消]按钮时，则不进行注册。
请在“已注册吸嘴号一览”中确认追加的吸嘴号已被注册。
如指定的吸嘴信息已被注册时，会显示如下画面。
选择“是”后，该吸嘴的数据被覆盖更新。
第 2 部 功能详解篇 第 7 章 机器设置
7-16

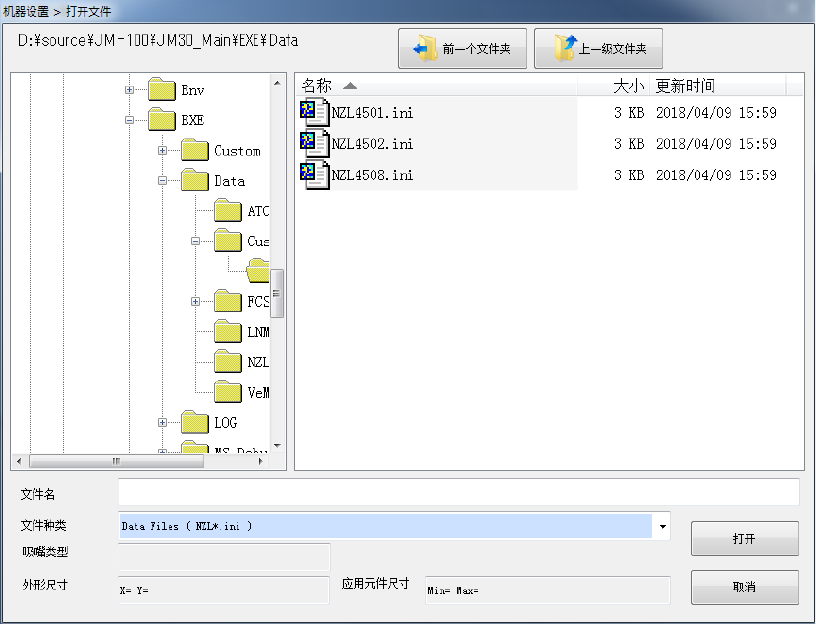

如果USB闪存未插入USB端口，或因使用USB闪存故障等原因不能读出时，会显示默认的追加吸嘴数
据文件夹浏览画面。
在此处保存有已存储的追加吸嘴数据文件。
第 2 部 功能详解篇 第 7 章 机器设置
7-17
7-3-2-3 吸嘴配置

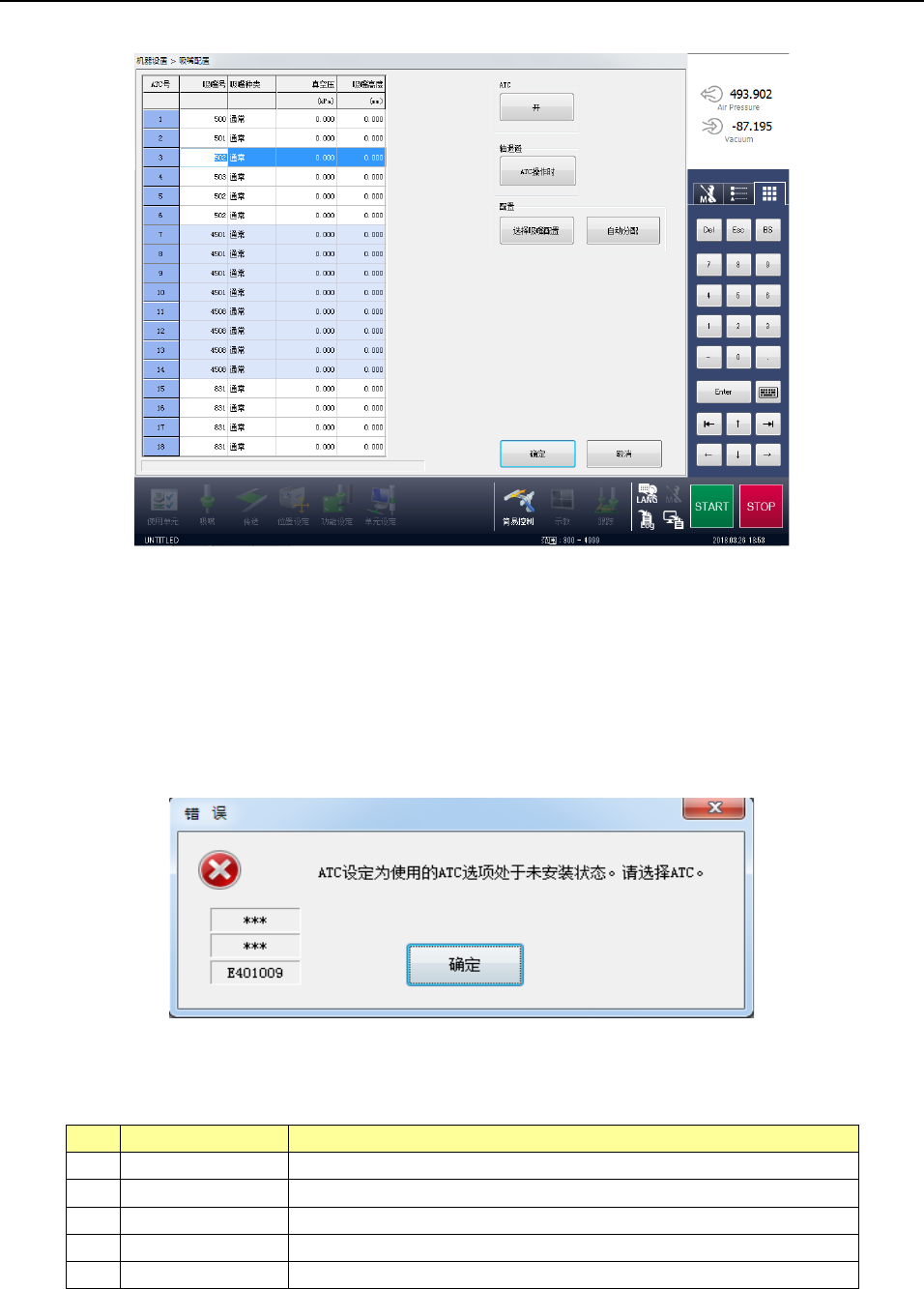

选择 [吸嘴配置] 后，会显示如下画面。
(1) 使用目的
「吸嘴高度」，是用激光测量元件时需要使用的数据，用于控制高度进行微调整。
「真空压」用于判断有无吸嘴或有无元件。但由于使用激光判断有无吸嘴或有无元件，该数值只
作为辅助信息。
※ 未装载 ATC 设置中的 ATC 时 ，显 示 以下错误提示信息，打 开 ATC 设置画面。此时请在装载
ATC 之后，再次打开吸嘴分配画面。
(2) 设置项目
No.
项目
设置内容
1
ATC
号
ATC
的号码：取决于装载的
ATC
的孔数
2
吸嘴号
配置在
ATC
的吸嘴号
3
吸嘴种类
配置在
ATC
的吸嘴类型
(
只限自动取得
)
4
真空压
安上吸嘴后的真空值
(
只限自动取得
)
5
吸嘴高度
相对于基准吸嘴的长度偏差
(
只限自动取得
)
