第 1 部 基本篇 第 1 章 装置概要
1-73
(1)
设备信息的取得设置
在设备信息的取得和保存中，可取得的内容如下所示。
对设备信息的取得进行设置时，如勾选了「设备信息」，将取得以下的设备信息，进行以下文件夹
的压缩保存。
保存对象文件夹：D:\JUKI\LOG\MACHINE
No.
文件名
内容
1 计算机名.log 当前的运行记录
2 InfoApp.txt InfoApp 的转储
3 InfoAsyn.txt InfoAsyn 的转储
4 InfoDebug.txt InfoDebug 的转储
5 InfoDrv.txt InfoDrv 的转储
6
InfoMark.txt
InfoMark
的转储
7
InfoProd.txt
InfoProd
的转储
8
InfoSystem.txt
InfoSystem
的转储
9
process.txt
当前启动的进程信息
10
cnvrstat.txt
传送传感器的状态
11
axispos.txt
轴的当前位置
12
OperationLog.log
操作日志（维护日志）
13
EventLog.log
事件日志（维护日志）
14
posboard.txt
位置板与各功率放大器的信息
15
AppEvent.Evt
事件阅读器用，应用程序日志
16
SecEvent.Evt
事件阅读器用，安全日志
17
SysEvent.Evt
事件阅读器用，系统日志
18 DrWtsn32.log 程序错误调试（华生医生）日志
19 CTL_JM100.dat 机械控制参数信息
20 DSN_JM100.dat 设计值信息
21 MPD_JM100.dat 机械坐标设计值信息
22 MSP_JM100.dat MS 参数信息
23 OPT_JM100.dat 操作选项信息
24 POS_JM100.dat 机械坐标实测值信息
25
SUP_JM100.dat
设置信息
26
NZL_JM100.dat
吸嘴信息
27
SFC_JM100.dat
自己诊断信息
在设备信息的取得设置中，如勾选了「错误履历」，将进行以下文件夹的压缩保存。
保存对象文件夹：D:\JUKI\LOG\ ErrHist
各种错误履历文件
No.
文件名
内容
1 ErrLog_Yxxxx_Mxx.err xxxx 年、xx 月的错误履历文件
2 MixLog \ xxxx.err 各种操作、事件错误的履历文件
3 20180427 \ xxxx.log 每个日期文件夹的错误日志文件
在设备信息的取得设置中，如勾选了「图像信息」，将进行以下文件夹的压缩保存。
保存对象文件夹：D:\JUKI\LOG\ VRAM
No.
文件名
内容
1
xxxx.img
图像的图形文件
第 1 部 基本篇 第 1 章 装置概要
1-74
(2)

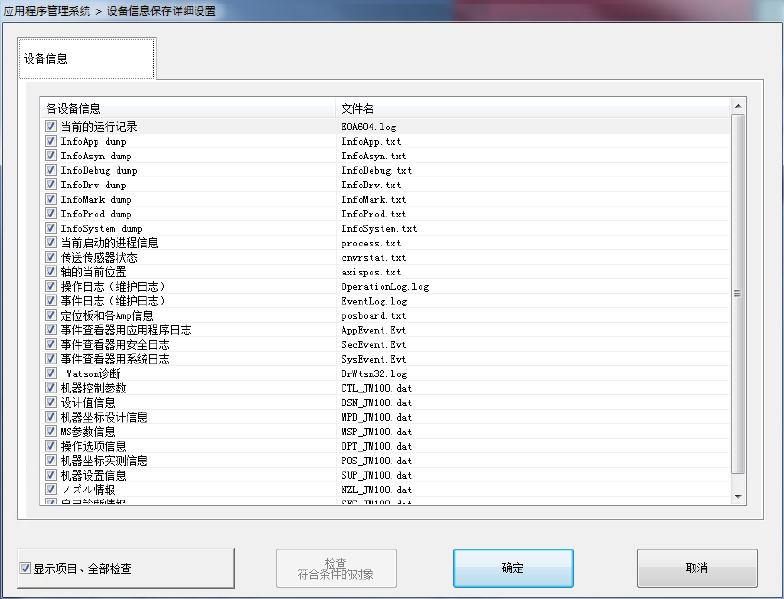

设备信息的取得信息的详细设置
对于在设备信息的取得设置中勾选的项目，可以利用详细设置按钮，通过保存设备信息的详细设置
对话框，进一步选择信息予以保存。
取得勾选的设备信息予以保存。
如对[显示项目、全部检查]勾选，所显示的项目将被全部勾选。
如取消勾选，则全部项目的勾选会被取消。
默认设置是全部勾选。
按[确定]按钮，可关闭保存设备信息的详细设置对话框。
按[取消]按钮，则不进行保存设备信息的详细设置就关闭对话框。
第 1 部 基本篇 第 1 章 装置概要
1-75

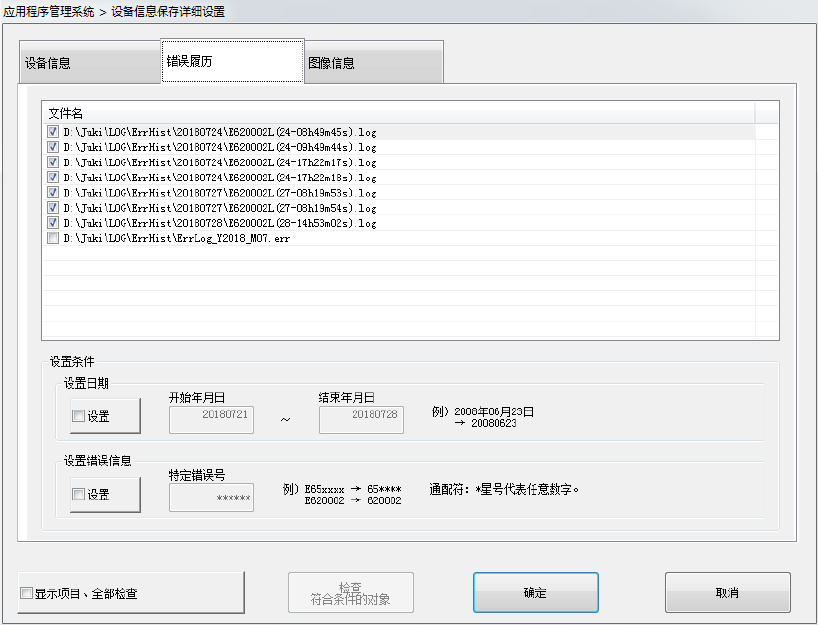

取得勾选的错误履历予以保存。
在条件设置的日期设置中，如勾选[设置]，并指定开始年月日至结束年月日，按下[检查符合条件的
对象]按钮，符合条件者即被勾选。
在条件设置的错误信息设置中，勾选[设置]，并指定特定的错误编号，按下[检查符合条件的对象]
按钮，符合条件者即被勾选。
条件设置中，在日期设置和错误信息设置这两者的[设置]均被勾选的情况下，如按下[检查符合条件
的对象]按钮，则符合双方条件的对象被勾选。
如对[显示项目、全部检查]勾选，所显示的项目会被全部勾选。
如取消勾选，则全部项目的勾选会被取消。
默认的设置是从当前到1星期前之间的错误履历被勾选。
按[确定]按钮，可关闭保存设备信息的详细设置对话框。
按[取消]按钮，则不进行保存设备信息的详细设置就关闭对话框。
