第 2 部 功能详解篇 第 7 章 机器设置
7-59
(3) θ 轴控制
[控制单元]指定 Head 时，可移动 θ 轴。
(4) ZA 轴控制
[控制单元]指定 Head 时，可移动 ZA 轴。
只可以选择ZA轴能够移动的高度范围。
・执行 [16mm]～[30mm] 按钮时，如在低于当前高度下动作，将显示下降信息。
第 2 部 功能详解篇 第 7 章 机器设置
7-60
7-4-3 移至任意坐标的操作
(1) 移动 XYZ
选择轴种类 [XY 轴控制]、[Z 轴控制]，选择「执行」后，即可把轴移至[任意坐标]的移动坐标位
置。
(2) 速度
选择轴种类 [XY 轴控制]、[Z 轴控制]、[θ 轴控制]，选择「执行」后，即可按指定的速度移动轴。
XYZ 轴可指定 [低速 2] 至 [高速 2]，θ 轴可指定 [低速] 至 [高速]。
(3) θ 旋转
轴种类选择 [θ 轴控制]，选择「执行」后，θ 轴即可按指定的角度进行 θ 旋转。
第 2 部 功能详解篇 第 7 章 机器设置
7-61

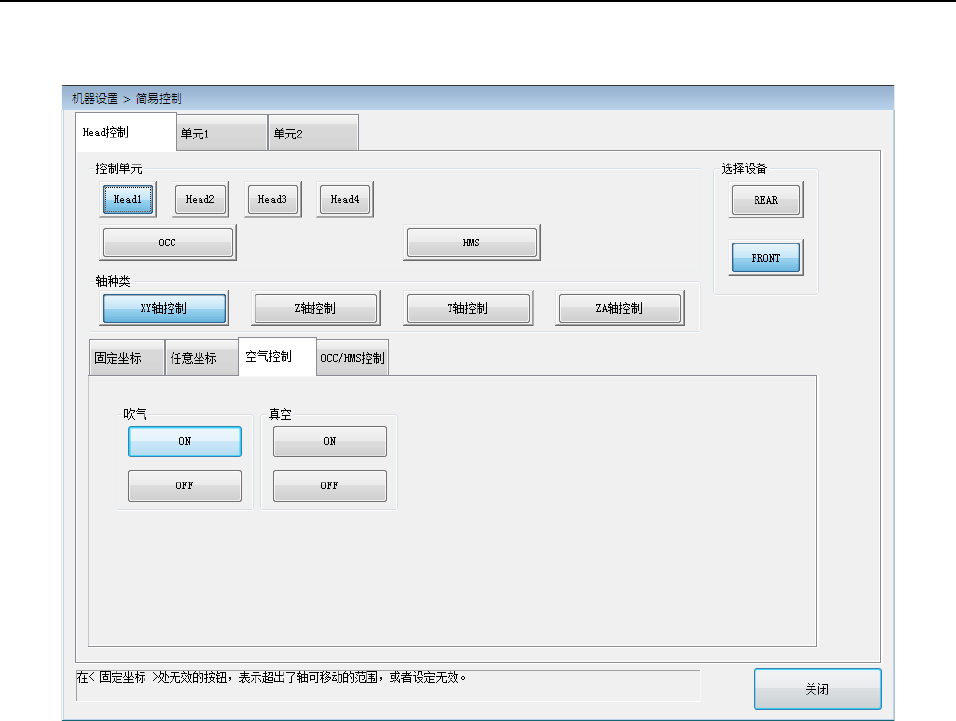

7-4-4 空气控制
[控制单元] 指定Head，可进行吹气、真空控制。
按下 [吹气]、[真空] 的 [ON] [OFF] 按钮，进行控制单元中选择的Head的吹气控制、真空控制。
吹气控制、真空控制不能对相同Head同时设置ON。
