第 2 部功能详解篇第 8 章手动控制 8- 39 8-6- 7 3D 传感器控制按下 3D 传感器控制，将显示以下画面。按下拍照按钮，可以通过 3D 传感器拍照，并阅览拍照所得的图像。 ※ 未安装 3D 传感器时不能选择 3D 传感器控制。 8-6- 8 简易控制按 [ 简易控制 ] 按钮，即可从操作区域移动各轴。请参见「第 7 章机器设置」的「 7- 4 简易控制」项。

第 2 部功能详解篇第 8 章手动控制

8-38

8-6-6 伺服状态

选择菜单的[其他]－[伺服状态]，即可显示伺服状态对话框。

(1) 伺服状态

显示伺服当前的状态。出现错误的单元显示为红色。

单元

Y 轴右

放大器

马达

界限传感器

正

负

Y 轴左

放大器

马达

界限传感器

正

负

X 轴

放大器

马达

界限传感器

正

负

θ1

～

θ2

～

、

位置板

第 2 部功能详解篇第 8 章手动控制

8-39

8-6-7 3D 传感器控制

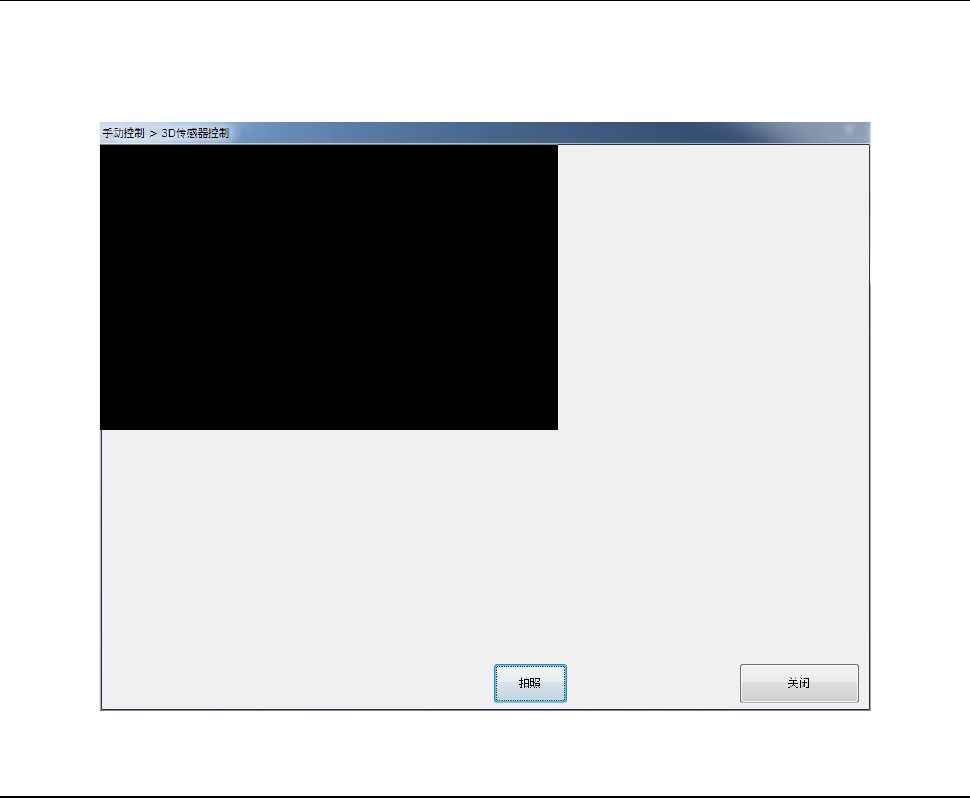

按下 3D 传感器控制，将显示以下画面。

按下拍照按钮，可以通过 3D 传感器拍照，并阅览拍照所得的图像。

※ 未安装 3D 传感器时不能选择 3D 传感器控制。

8-6-8 简易控制

按[简易控制]按钮，即可从操作区域移动各轴。

请参见「第 7 章机器设置」的「7-4 简易控制」项。

第 2 部功能详解篇第 9 章设备运行信息

9-1

第9章设备运行信息

9-1 概要

显示机器的运行时间(基板生产时间的累计等)，吸嘴拆装次数等设备固有的运行信息。

9-2 启动与退出

9-2-1 启动

从主画面的操作菜单选择[准备・调整]－[设备运行信息]进行启动。

从本地菜单选择[机器]，启动任意的运行信息画面。

9-2-2 退出

按下画面右上的关闭按钮[×]，或按信息区域的退出按钮，即可退出装置运行信息。
