第 2 部 功能详解篇 第 7 章 机器设置
7-12
7-3-1-5 3D 传感器
选择3D传感器，会显示以下画面。
※ 3D 传感器选项卡，仅在安装了 3D 传感器时可以进行选择。
点击各选项卡，可指定 [Head]、[基本]、[传送]、[MTS]、[3D传感器]。
(1) 设置项目
设置 3D 传感器功能的使用。
No.
项目
设置内容
1 3D 传感器 指定 3D 传感器的使用／不使用。
(2) 设置方法
1) 用复选按钮指定 3D 传感器的使用/未使用。
带勾选标记即设置为使用，没有勾选标记则设置为不使用。
第 2 部 功能详解篇 第 7 章 机器设置
7-13
7-3-2 吸嘴
7-3-2-1 已注册的吸嘴号一览

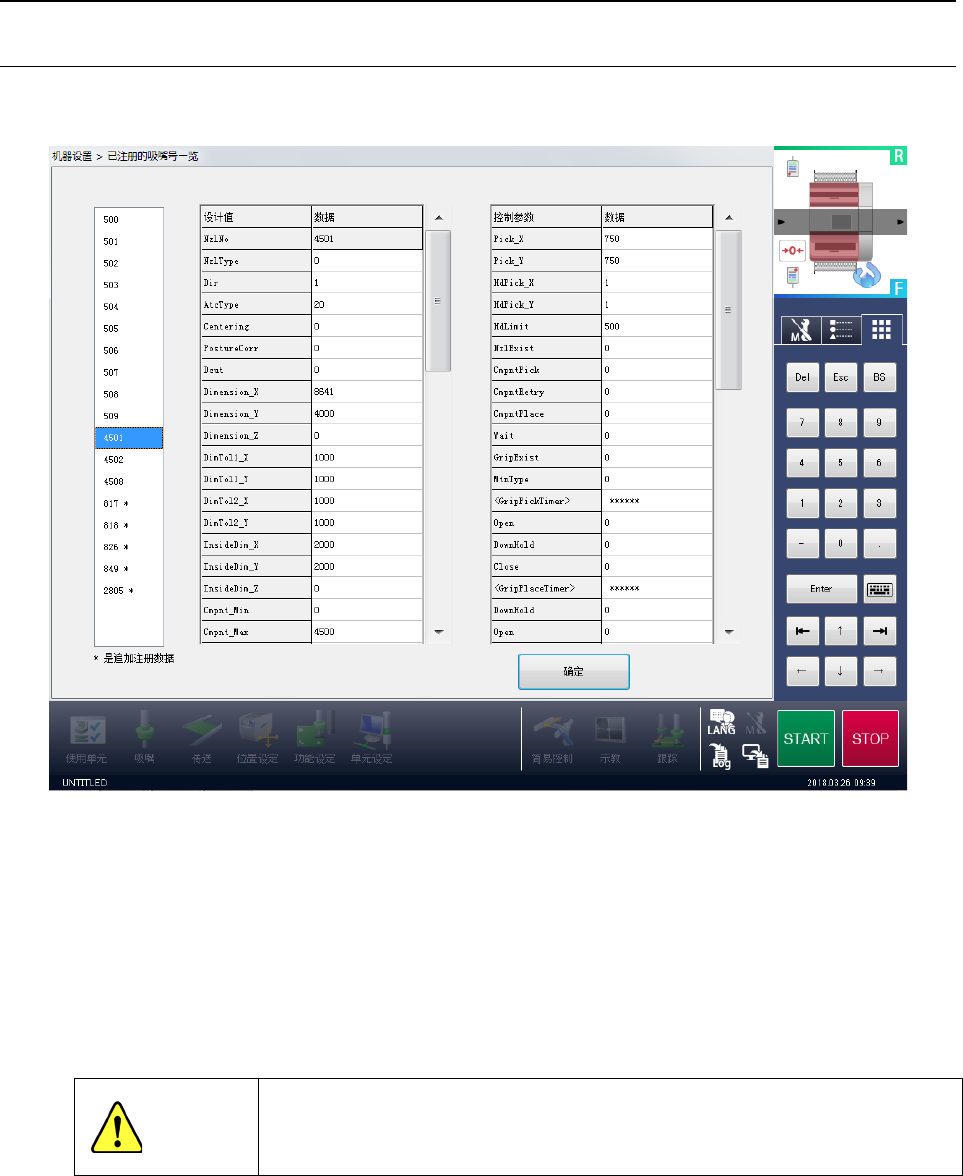

选择 [注册吸嘴一览]，会显示如下画面。
左侧的列表框显示目前已注册的吸嘴信息的吸嘴号码一览。
特别定制的未注册吸嘴，仅显示标准吸嘴(500～509)、JM-100/JM-50专用小型吸嘴(4501、4502、4
508)。
・ 右侧的吸嘴信息显示与左侧吸嘴号码一览的吸嘴号码相对应的数据信息。
改变选择的吸嘴号码，右侧即可显示与之对应的吸嘴信息。
・ 左半部分显示“设计值信息”，右半部显示“控制参数”，与各自读入的吸嘴文件的文件格式（NZL*.INI）
注册名称完全对应。
注意
请绝对不要改变此部分的内容。如果改变，有可能导致贴片不良等问题。
需要进行设置时，请向本公司技术人员洽商。
第 2 部 功能详解篇 第 7 章 机器设置
7-14
■ 吸嘴信息编辑功能
Step 1．
点击设计值（信息）或控制参数窗口的行，相应行的设计值（信息）或控制参数的数据
即变为编辑状态。但吸嘴号（NzlNo）及非编辑字段（不显示数据的数据）不能编辑。
Step 2．
编辑后按下[ENTER]（回车）键，画面上的数据即被更新。回车时如果参数错误则重
新显示编辑前的数据。编辑时点击吸嘴信息窗口，或点击垂直滚动条进行滚动时编辑处
理会被取消。
Step 3．
进行编辑后，画面中会显示[取消]按钮。按下[取消]按钮则所有编辑内容会被作废。
按下 [确定] 按钮，如果输入范围有错时，也同样会作废。
■ 保存吸嘴数据
编辑吸嘴信息，如果按 [确定] 结束，当机器设置结束时，尽管不显示数据保存确认画面，但编
辑数据会被自动保存。
■ 删除吸嘴数据
选择吸嘴号一览中的吸嘴号码，按下 [Del] 键(删除键)后，会显示如下画面，可删除已注册的吸
嘴。不能同时选择多个吸嘴。标准吸嘴是初始吸嘴，所以无法删除。
