第 2 部 功能详解篇 第 8 章 手动控制
8-14

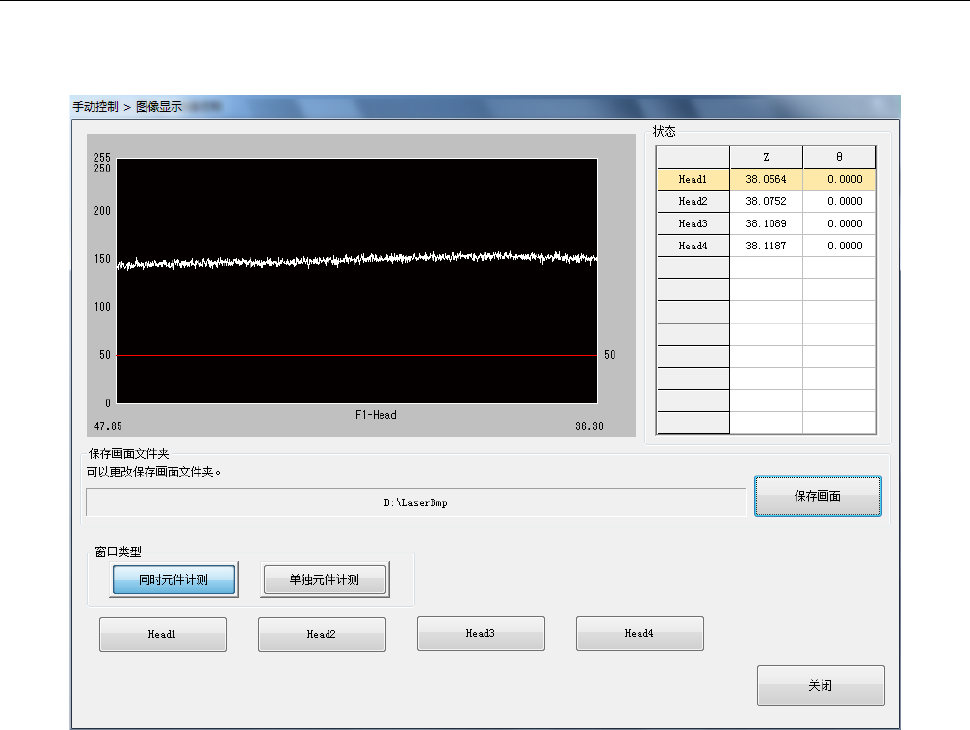

8-3-3-7 控制项目：图像显示
显示所选 Head 的激光传感器的图像数据。
选择控制项目的[图像显示]时，按[执行]按钮进行控制。
第 2 部 功能详解篇 第 8 章 手动控制
8-15
8-4 传送系
8-4-1 传送控制
从下拉菜单中选择[传送系(C)]-[传送控制(V)]、或点击命令按钮中的[传送控制]后，可显示传送控制画面。
选择菜单的[传送系]→[传送控制]后，即显示传送控制的对话框。
在画面上部显示各传送传感器·传送马达的状态。
把光标对准传感器显示图上时，即可显示工具提示。上图显示的是各停止传感器，马达传感器有关情况。
第 2 部 功能详解篇 第 8 章 手动控制
8-16
传送控制画面上的各传感器的显示图，请参见如下列表。
用画面中央的按下式按钮，可选择控制对象。
后面将详细说明。参见 8-4-1-1 控制对象：基板传送以后的章节。
No. 显示项目 显示图 显示内容
1
准备搬入（Ready In）
准备搬出（Ready Out）
Ready In/ Out 处于 OFF 状态。
Ready In/ Out 处于 ON 状态。
2
可以搬入基板
(Board available In)
可以搬出基板
(Board available Out)
Board available In/Out 处于 OFF 状态。
Board available In/Out 处于 ON 状态。
3 传送挡块
传送挡块处于 OFF 状态。
传送挡块处于 ON 状态。
