第 1 部 基本篇 第 2 章 生产
2-51
暂停
要暂停生产时，请按操作画面上的<STOP>开关（按钮）。
以「连续」生产模式进行生产时按下<STOP>开关（按钮），或以「单步」生产模式在「步骤」位置上
停止时，机器会进入暂停状态。

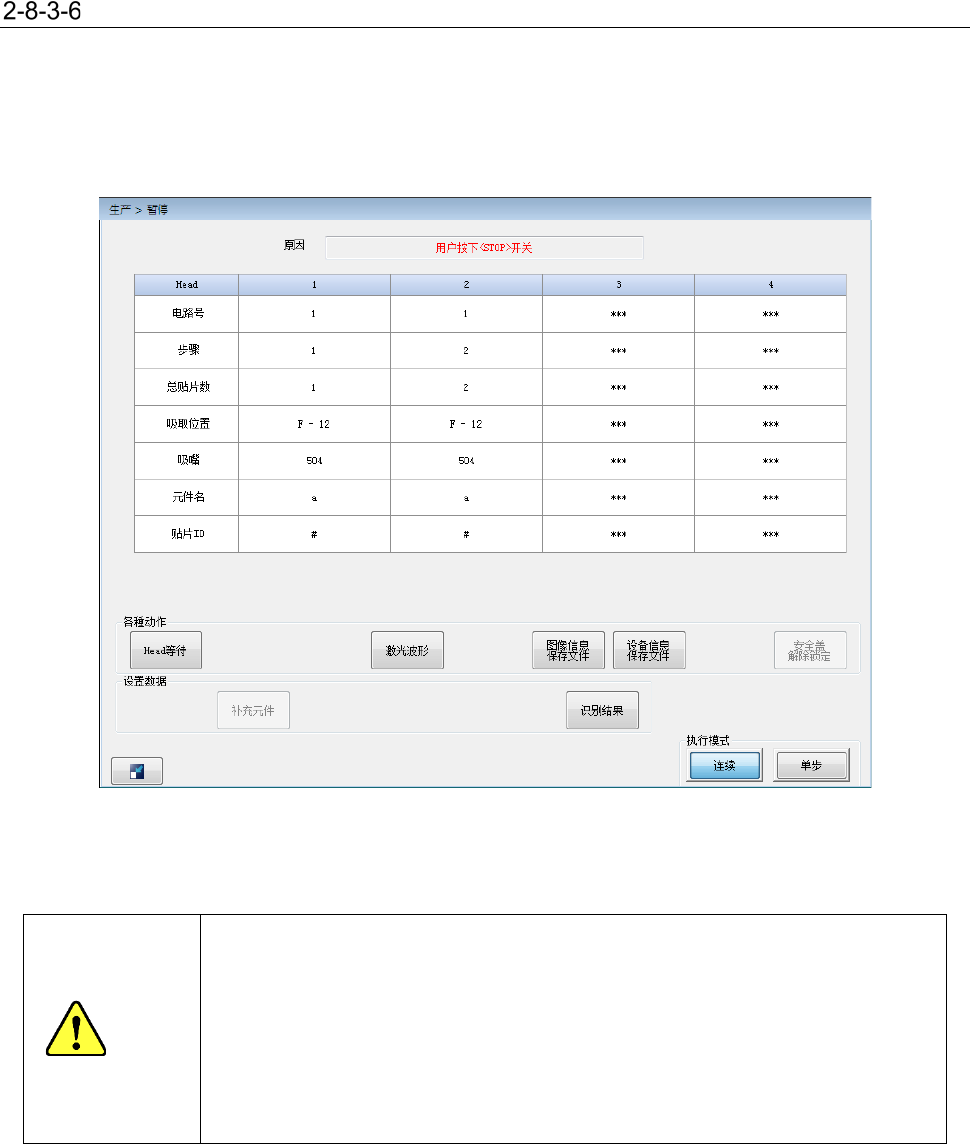

暂停状态时显示如下画面。
在此状态下按下<START>按钮，暂停画面即消失，暂停状态被解除。
按下<STOP>按钮时，则转换为生产中断处理。
注意
按下<START>按钮后，Head 会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头
靠近装置。
在按下<START>
按钮前，请务必确认装置内部无人作业。
在按下<START>
按钮前，请确认装置附近没有会受到人身伤害的人。
在按下<START>按钮前，请确认装置内部没有安装、安放会妨碍装置运行的物
体(调整工具等)。
第 1 部 基本篇 第 2 章 生产
2-52
(1) 在生产条件的执行模式项目中勾选「单步」时，按下操作画面上的<START>开关
开始生产运行，也会变为生产状态画面。

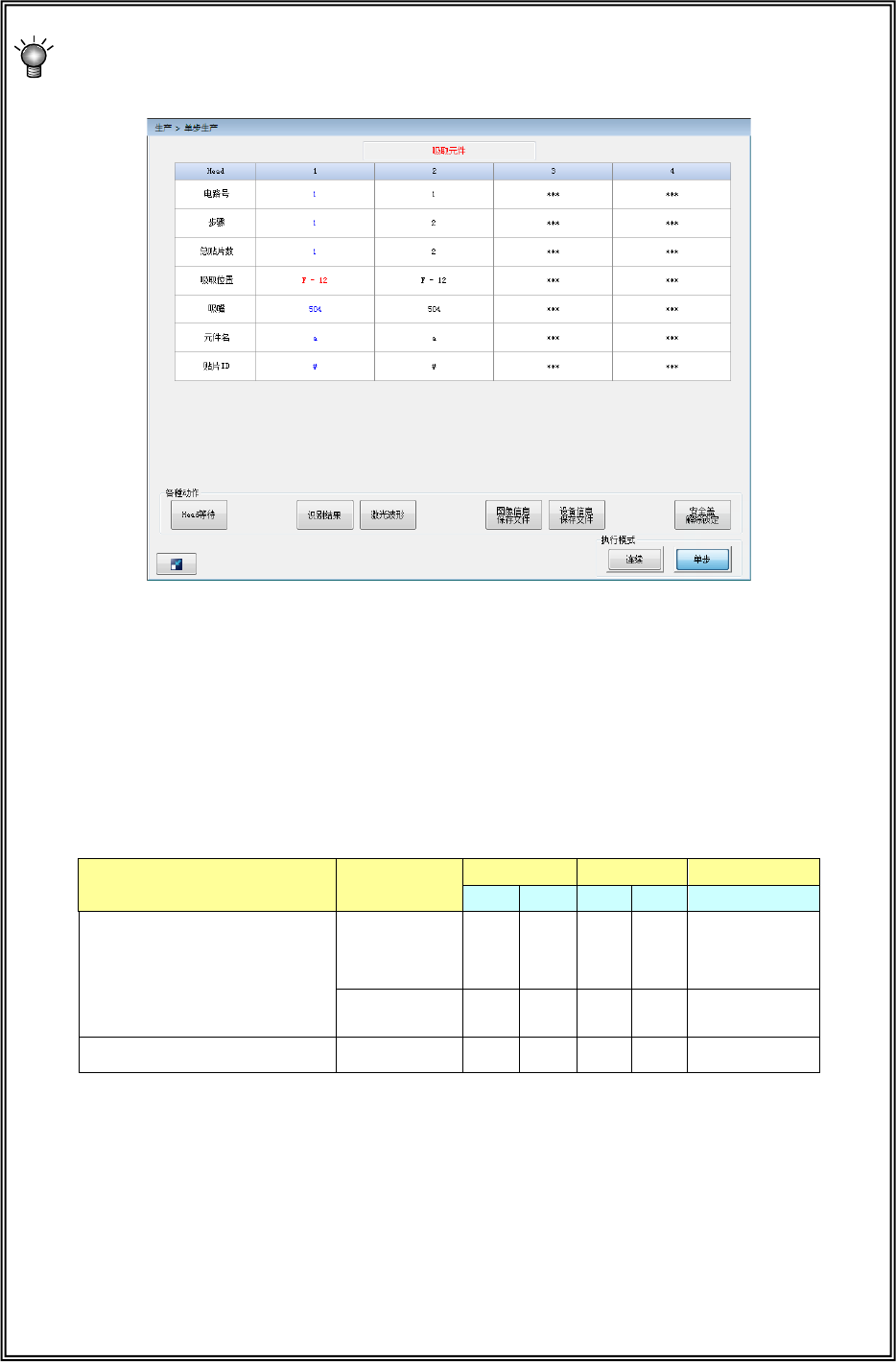

在此基础上，与暂停画面一样，将显示单步生产画面。
(2) 在连续生产中暂停时，按下画面上的[Head 等待]按钮，可将 Head 移动到退避位置。
(3) 在单步生产中停止，或在连续生产中暂停时，按下画面上的[连续]/[单步]按钮，
可切换连续/单步。
(4) 暂停状态时的示教
在生产运行中暂停时，根据暂停原因及暂停的位置，可以进行以下数据的示教。
暂停的原因
暂停的位置
吸取数据
贴片数据
标记数据
X,Y
Z
X,Y
Z
X,Y
·根据开关用户要求按开关
·安全盖（安全罩）打开(仅维
护模式)
·供料器台架下降
吸取位置 ○ ○
贴片位置 ○
标记识别错误 标记位置 ○
1) 仅在按输入顺序贴片中依次吸取时，才可进行吸取位置的示教。
(同时吸取时不能示教。)
2) 多面基板，仅在基准电路贴片中才可进行贴片位置的示教，在基准电路中检测出坏板
标记的基板，不能进行示教。
3) 通过示教读入的数据，仅限于在示教画面中按下［OK］键前指定的装置项目，
如果想通过示教取得 XYZ 所有的数据，请分别进行示教。
第 1 部 基本篇 第 2 章 生产
2-53
中断
完成预定数量的生产后，返回生产条件画面。
信号灯变为 3 色同时点亮，表示预定数量的生产已经完成。
未完成预定数量需要停止生产时，请按下<STOP>按钮进入暂停状态，再按一次<STOP>

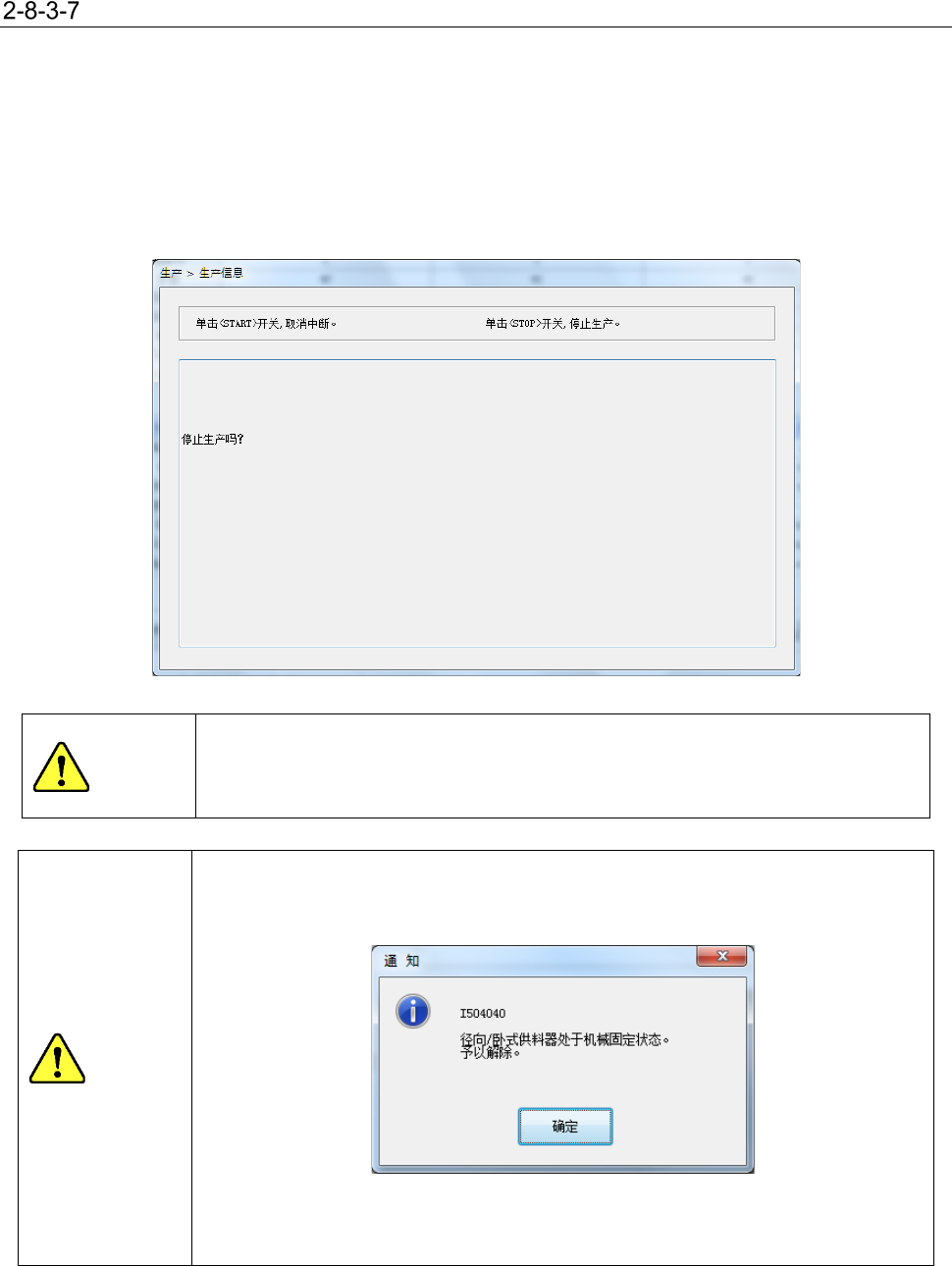

按钮。此时会显示如下的确认画面。
按下<STOP>按钮后生产即被停止。
即使是双通道生产，从暂停状态的中断，前后通道均会同时进行。
注意
按下<STOP>按钮后，将进行吸嘴更换动作。
为了避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头部靠
近装置。
注意
＊使用径向供料器／轴向供料器时的注意点
使用径向供料器或轴向供料器时，在固定状态下中断生产时显示以下提示信息。
按下 OK，则解除固定状态，中断生产。
因此元件在被切断的状态下残留在供料器中，请务必用手取出。
