第 1 部 基本篇 第 4 章 制作生产程序
4-127

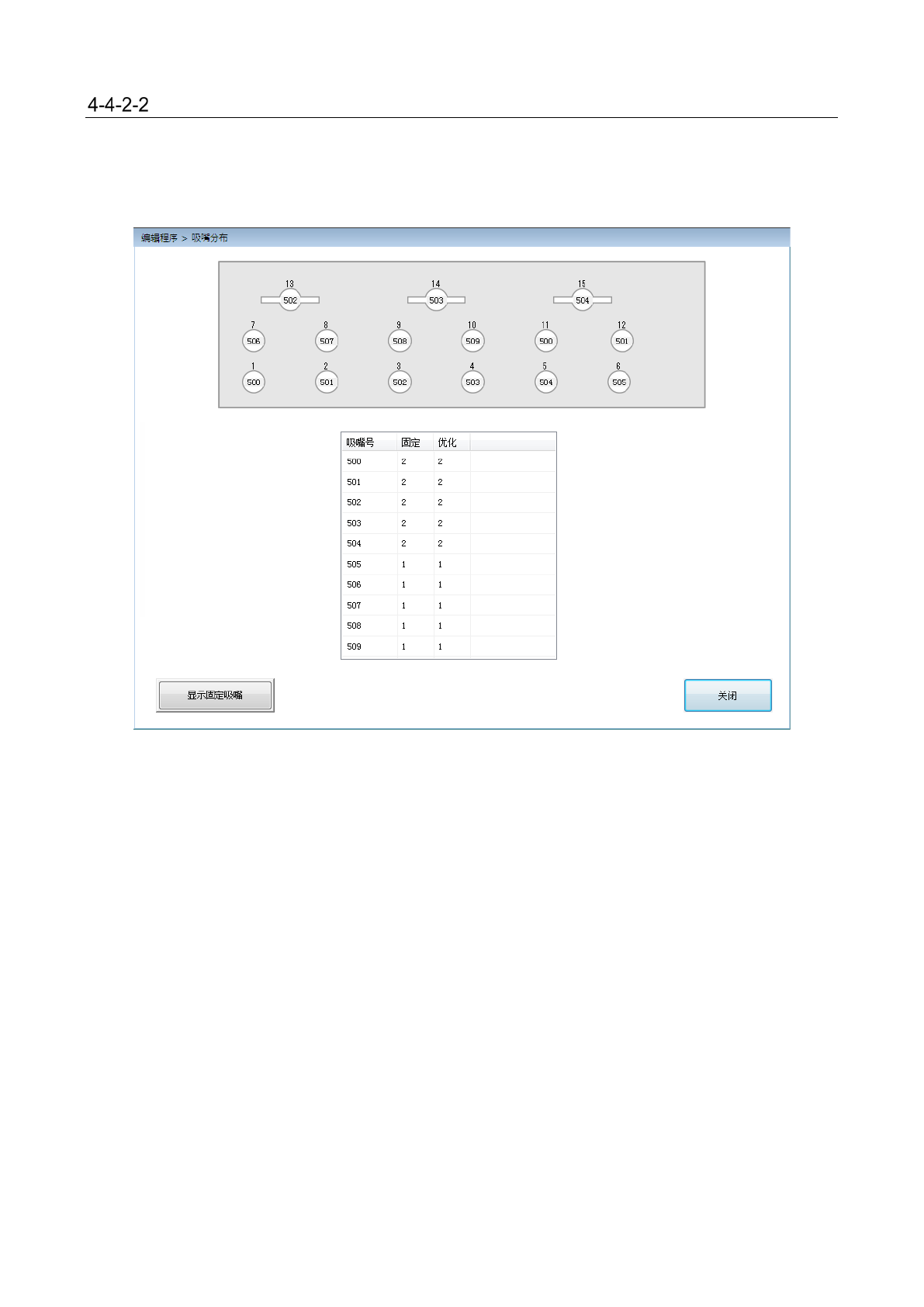

吸嘴分布
显示在各站点优化配置的吸嘴。
在优化条件中，将吸嘴配置指定为“自动配置”时，请在此确认配置结果，使吸嘴配置和机器设置一致。
请从菜单选择[优化]-[吸嘴分布]后，显示吸嘴分布画面。
a) 吸嘴配置图
显示优化输出的吸嘴的配置位置。
与优化输出的吸嘴不同的吸嘴在机器设置中被设置时，会以红色字符显示。
b) ATC 设备
选择要显示的 ATC 的位置。
c) 吸嘴信息
吸嘴号：吸嘴编号。
固定 吸嘴：在机器设置中设置的吸嘴个数。
优化 吸嘴：优化输出的吸嘴个数。
d) [显示固定吸嘴]按钮
将吸嘴配置图的显示切换显示为机器设置中设置的配置位置。
第 1 部 基本篇 第 4 章 制作生产程序
4-128
送料器分布
以图形显示吸取数据的送料器配置内容，可目视确认送料器或操作送料器配置。
(1) 送料器分布窗口
从菜单选择[显示]-[送料器分布]后，显示如下送料器分布画面。
1) 台架图形图像
送料器分布画面，以台架的送料器配置图形显示吸取数据的列表显示内容。
为机械台架时，用以下的图像显示。
供应装置为托架类型时，显示如下托盘的图形。
第 1 部 基本篇 第 4 章 制作生产程序
4-129

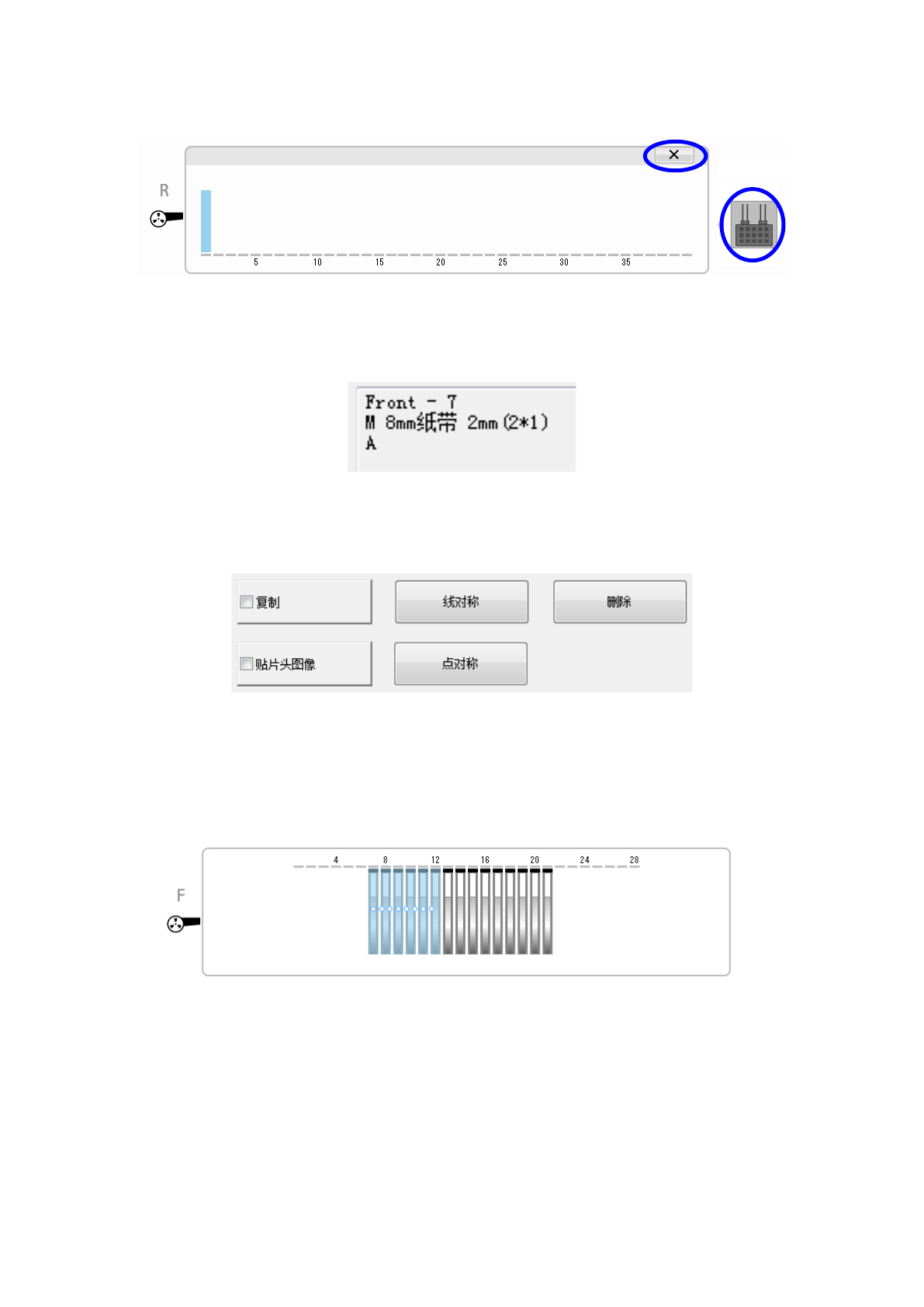

点击显示的托盘图形时，会显示托盘放大画面。
2) 吸取信息
显示选择的送料器信息。送料器信息显示吸取位置、供应装置、元件名。
3) 操作按钮
显示进行送料器编排时使用的按钮。
(2) 显示贴片头图像
勾选操作按钮的「贴片头图像」按钮时，即可显示点击送料器分布画面时的贴片头图像，显示浅蓝
色的贴片头图像表示有可能进行同时吸取的供料器。
