第 2 部 功能详解篇 第 8 章 手动控制
8-22
8-4-1-6 控制对象：传送挡块
按下[传送挡块]按钮，即显示以下画面。
・传送挡块
(1) 控制项目
通过单选按钮选择控制项目。
(2) [ON]/[OFF]/[ON/OFF]按钮
按[ON]按钮、[OFF]按钮、[ON/OFF]按钮控制选择的传送挡块的 ON/OFF。
第 2 部 功能详解篇 第 8 章 手动控制
8-23
8-5 供给装置
8-5-1 送料针控制
选择菜单的[供给装置]－[送料针控制]，则显示送料针控制对话框。
(1) 控制项目
按单选按钮选择控制项目。
不影响机器设置“使用单元”的设定。
1) 卷带送料动作
执行卷带送料动作。
选择[执行]按钮进行控制。
2) 单纯送料动作
以供料器台架为单位执行传送动作。
按下[执行]按钮、[关闭]按钮进行控制。
(2) 编号
点击数值调节按钮，或在光标对准编辑框的状态下用键盘直接输入数字，或用[↑][↓]键输入送料
针的编号。控制项目设定为“卷带送料动作”以外时无法进行选择。
(3) 控制位置
对控制位置通过单选按钮进行选择。
位置从 F(前部)、R(后部)中选择。
第 2 部 功能详解篇 第 8 章 手动控制
8-24
(4) 供料器种类
点击组合框，或在光标对准组合框的状态下用[Alt ]+ [↓]键选择供料器种类。控制项目设定为“卷
带送料动作”以外时无法进行选择。

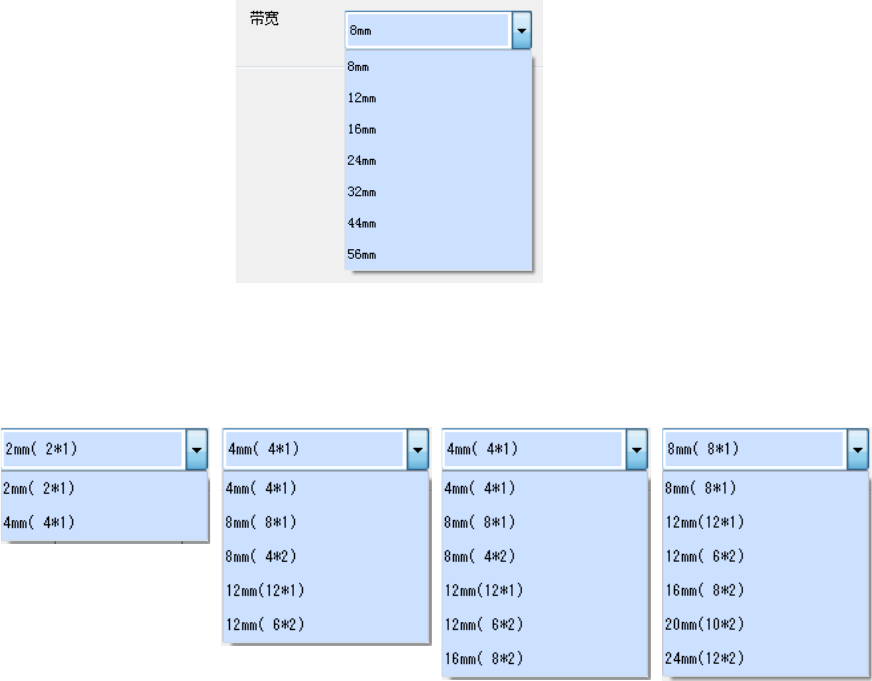

1) 带宽
选择带宽。
2) 输送间隔
选择输送间隔。
8m
12mm
16mm
24mm
