第 2 部 功能详解篇 第 7 章 机器设置 7- 55 7- 4 简易控制 从手动控制、机 器设置、自动校准的操作区 域选择「 简易控制」 ，即可打开以 下简易控制 的主画面。 主画面中有 [Hea d 控制 ] 、 [ 单元 1] 、 [ 单元 2] 选项卡，在 [H ead 控制 ] 选项卡中可使用 [ 选择设备 ] 按钮、 [ 控 制单元 ] 按钮与 [ 轴类型 ] 按钮移动指定的控 制单元， 进行 Head 吸嘴的空气控 制、…
第 2 部 功能详解篇 第 7 章 机器设置
7-54
装配位置 T
指定模具端面的 2 点，取 2 点间的斜率作为偏差。

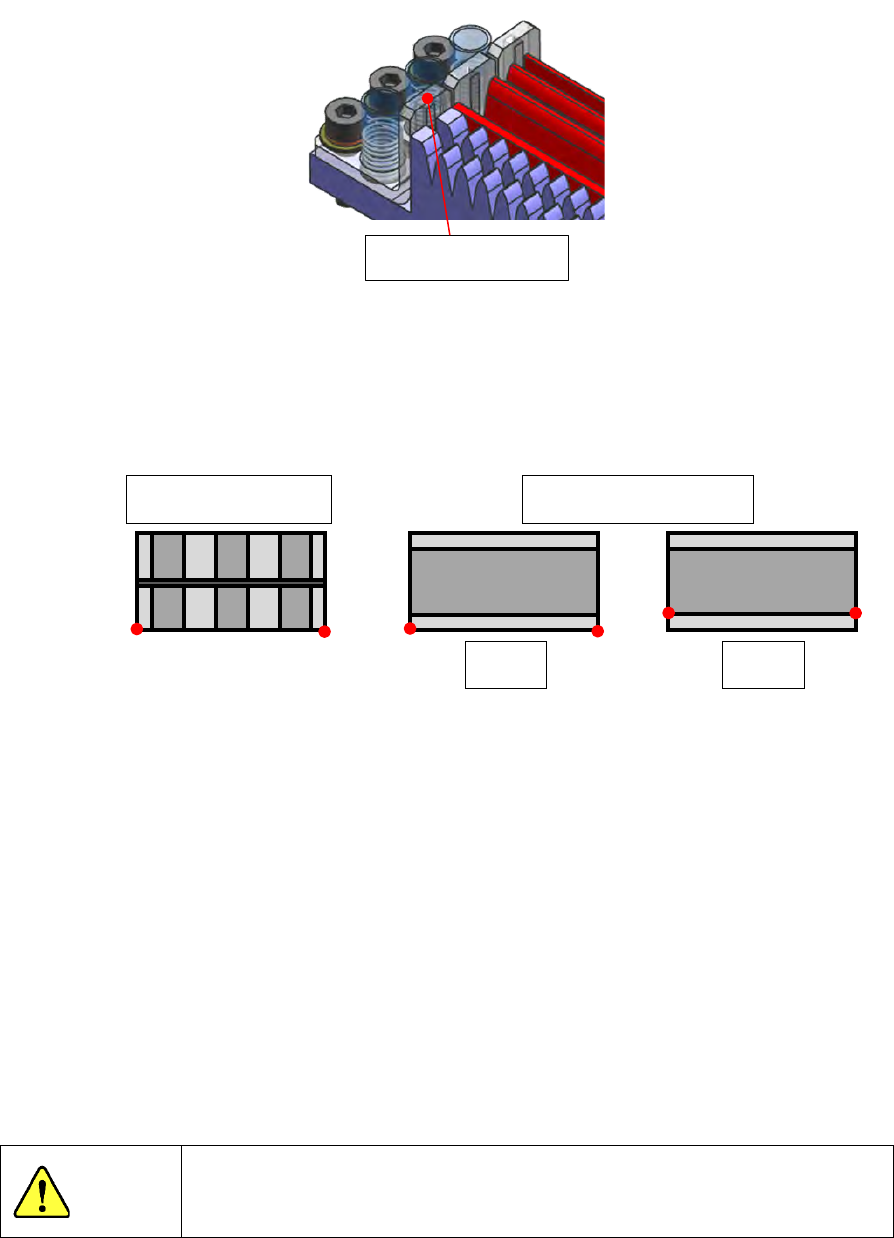

示教的测量位置如下图所示。
该示教为出厂时的设置，无需重新示教。
3) 通过选择框设定是否实施模具判别。
(3) 多针引脚矫正模具判别动作
模具判别为有效时，在以下时刻执行多针引脚矫正模具判别动作。
除 c) 的生产外，各画面一旦判别成功到关闭画面之前，无需再次执行判别动作。
a) 机器设置
・设置多针引脚矫正、变更设置时
・设置多针引脚矫正、示教装配位置 XYZT 时
b) 程序编辑
・执行机器操作＞确认矫正位置时
c) 生产
・在生产 To p 画面开始生产时
注意
模具判别设置为 OFF 时，不实施模具判别直接执行引脚矫正动作。请注意
此时即使矫正模具不一致，也将执行引脚矫正动作。
多针型的矫正模具
凹型、凸型的矫正模具
凹型
凸型
示教位置
第 2 部 功能详解篇 第 7 章 机器设置
7-55
7-4 简易控制

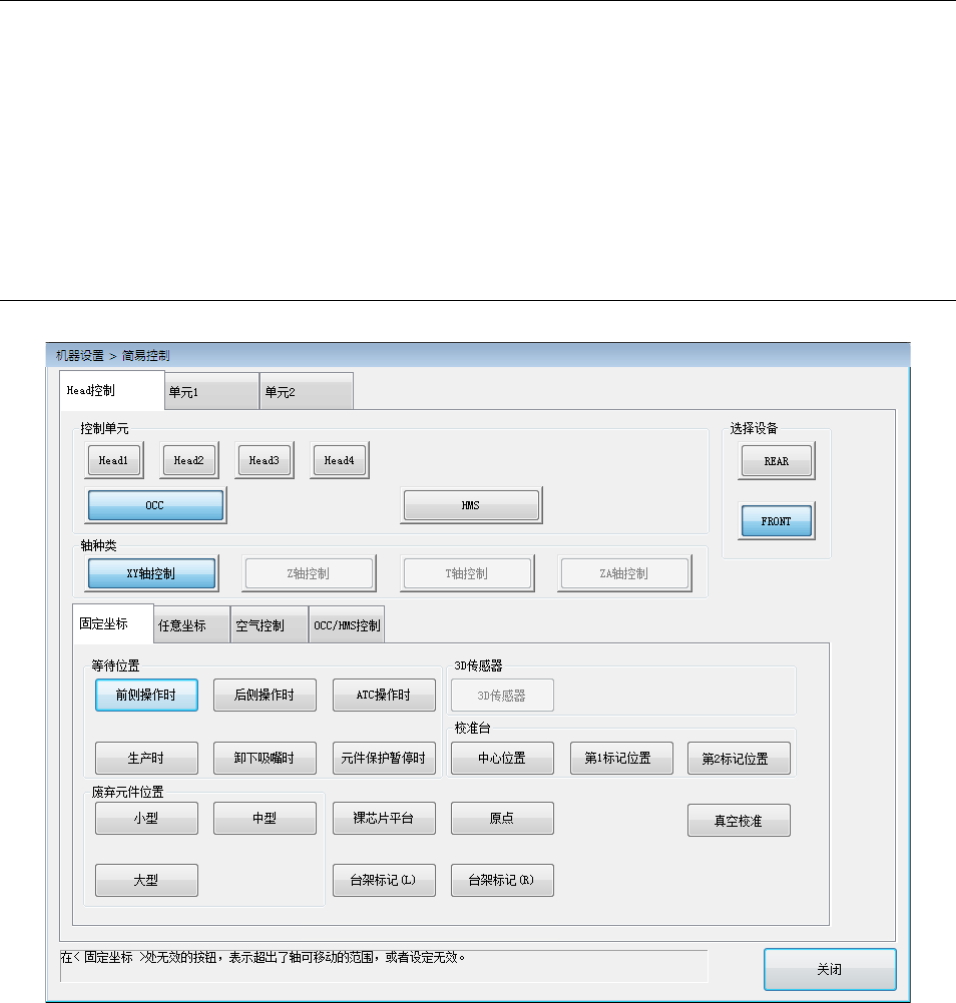

从手动控制、机器设置、自动校准的操作区域选择「简易控制」，即可打开以下简易控制的主画面。
主画面中有[Head控制]、[单元1]、[单元2]选项卡，在[Head控制]选项卡中可使用[选择设备]按钮、[控
制单元]按钮与 [轴类型]按钮移动指定的控制单元，进行Head吸嘴的空气控制、OCC照明控制、HMS
传感器控制。
在[单元1]选项卡中，可进行ATC、支撑台、安全盖(安全罩)锁定、传送控制。
在[单元2]选项卡中，可进行MTS的控制。
7-4-1 显示轴移动
第 2 部 功能详解篇 第 7 章 机器设置
7-56
选择[ Head控制 ] – [ 任意坐标 ]选项卡，会显示以下画面。
按下[ 执行 ]按钮，以控制单元基准及指定速度将轴移动到[ 任意坐标 ] 的移动坐标上。
