第 1 部 基本篇 第 4 章 制作生产程序
4-251
● 夹紧
仅径向供料器或轴向供料器可以使用。夹紧元件（切割）。
● 解除
仅径向供料器或轴向供料器可以使用。解除元件夹紧（解除切割）。
3) 矫正位置偏移量
显示所取得的矫正位置偏移量。从单选框的一览中选择执行调整的工具。
4) 使用贴片头
可以选择检查所使用的贴片头。从单选框的一览中选择要使用的贴片头。
5) 执行
通过图像识别执行定心动作，移动至工具上。移动至示教画面后，显示以下问询画面。
● 是：保持 XY 轴移动时的 Z 轴高度。
● 否：使 Z 轴下降至工具上面附近。
通过示教取得矫正治具和元件的偏移量。
注意
＜示教时的注意点＞
取得矫正位置偏移量时的示教，是在 Z 轴下降的状态下执行 XY 移动。所
以在执行操作时，请注意避免模具与元件发生冲突。
调整动作结束后返回原画面，在矫正位置偏移量中显示结果。
6) 前代替元件、后代替元件
有代替元件时，移动至代替元件。
7) OK
反映检查结果，返回原画面。
8) 取消
结束矫正位置确认，返回原画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-252

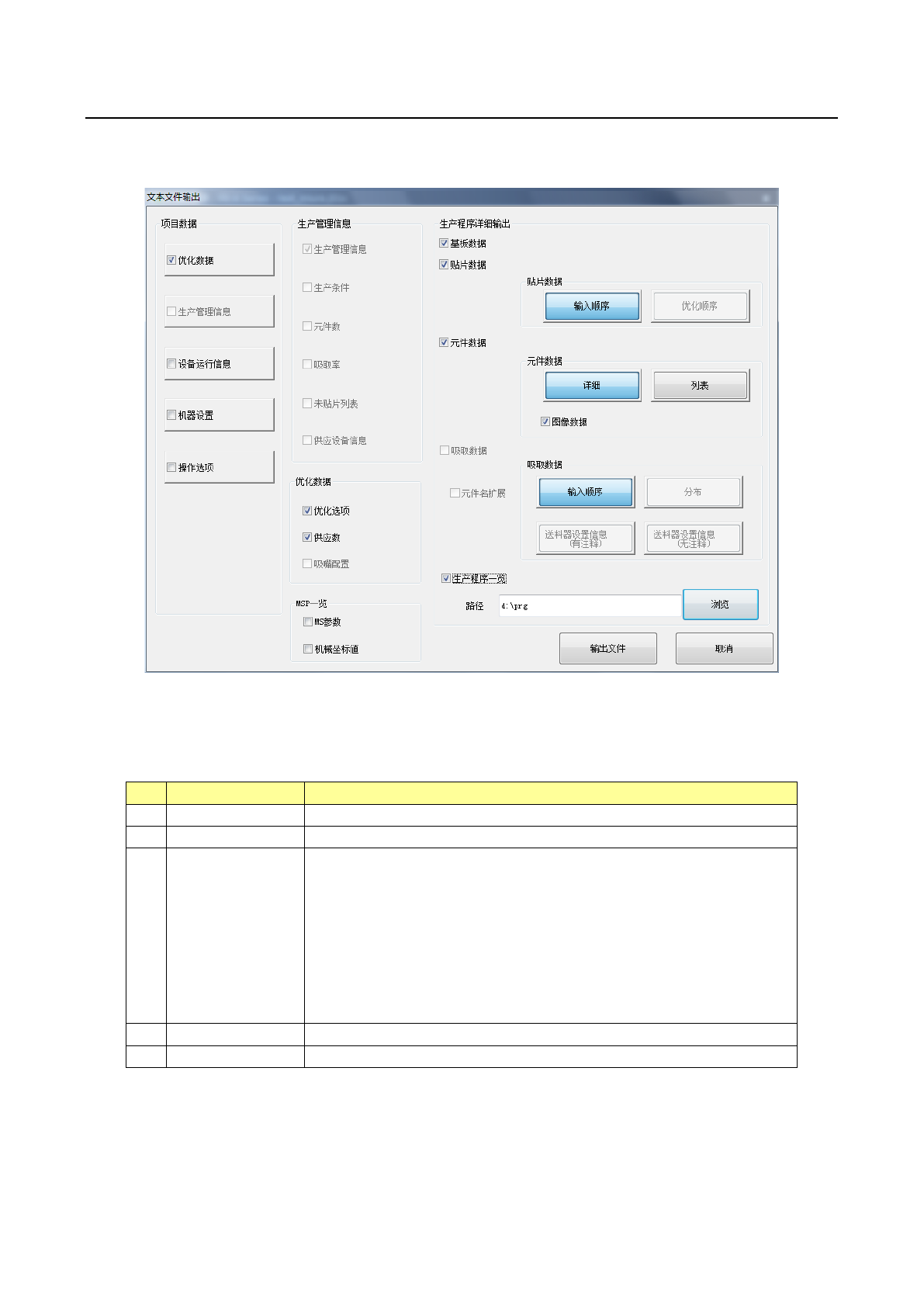

4-6 文本文件输出
从菜单中选择[文件]－[文本文件输出]后，打开「文本文件输出」的主对话框。
(1) 项目数据
选择输出的项目数据。
No.
项目
内容
1 优化数据 输出优化数据。
2 生产管理信息 输出生产管理信息。
3 设备运行信息
输出以下装置的运行状态。
・机器运行信息
・各吸嘴的运行信息
・各贴片头运行信息
・生产线运行信息
・其他机器运行信息
・应用程序运行信息
・识别、检查信息
4 机器设置 输出机器中个别设置的信息。
5 操作选项 输出操作选项的设置状态。
第 1 部 基本篇 第 4 章 制作生产程序
4-253
(2) 生产管理信息
选择生产管理信息的相关输出数据。
No.
项目
内容
1
生产管理信息
输出生产时的管理信息。
2
生产条件
输出生产条件。
3
元件数
输出元件数。
4
吸取率
输出各吸取率。
5
未贴片列表
输出未贴片列表。
6
供应设备信息
输出供应设备的信息。
(3) 优化数据
选择优化的相关输出数据。
No.
项目
内容
1
优化选项
输出优化选项一览。
2
供应数
输出各元件的供应数。
3
吸嘴配置
输出吸嘴的分配状态。
(4) 生产程序详细输出
设置生产程序详细相关输出数据等。
No.
项目
内容
1
基板数据
输出基板数据。
2 贴片数据
・输入顺序：按输入顺序输出贴片数据。
・优化顺序：按优化顺序输出贴片数据。
3 元件数据
・详细：按详细形式输出元件数据。
・列表：按列表形式输出元件数据。
・图像数据：输出图像数据。
4 吸取数据
・输入顺序：按输入顺序输出吸取数据。
・分布：按分布形式输出吸取数据。
・送料器设置信息（有注释）：
按送料器设置位置形式（有注释）输出吸取数据。
・送料器设置信息（无注释）：
按送料器设置位置形式（无注释）输出吸取数据。
5
生产程序一览
输出指定路径的文件夹里的生产程序列表。
选择输出条件后，按下[输出文件]按钮，即可作为文本文件另存到指定文件夹里。如果要取消时，请按
下[取消]按钮。
