第 1 部 基本篇 第 2 章 生产
2-59
No
项目
内容
1
Head
显示相应
Head
的号码。
2
总吸取数
使用相应 Head 吸取动作的次数。
（吸取数 + 吸取错误）
3
吸取数
该
Head
吸取成功的元件数。
4
贴片数
该
Head
吸取贴片的元件数。
5
元件损失
该
Head
损失的元件数。
（吸取总次数－贴片数）
6
吸取错误
该
Head
吸取失败的次数。
7
元件掉落 显示吸取元件后到贴片之间元件脱落的次数。
8
带回元件
元件贴片，吸嘴上提时，带回元件的次数。
9
激光识别 使用该 Head 发生激光识别重试超次错误的次数。
10
异元件 检出异元件的次数。
11
芯片站立
该
Head
吸取的元件被判定为芯片站立的次数。
12
元件姿势 发生元件姿势错误的次数。
13
激光角度异常 发生激光角度异常的次数。
14
图像识别
显示图像识别时发生错误的次数。
15
吸取偏移
显示发生吸取偏移错误的次数。
16
废弃元件
显示元件被废弃的次数。
17
方向判断
显示在元件方向判断中将元件判断为范围外的次数。
18
插入可能元件判定
范围外
显示插入元件在插入可能元件判定中将元件判定为范围外的次数。
19
元件插入异常检测
错误
显示插入元件发生插入异常检测错误的次数。
20 引脚矫正失败 显示实施引脚矫正处理后仍未计入插入可能元件判定内的次数。
21 其他错误 显示被判断为其他错误的次数。
第 1 部 基本篇 第 2 章 生产
2-60
3) 生产管理信息（供应）
显示各供应装置的生产管理信息。

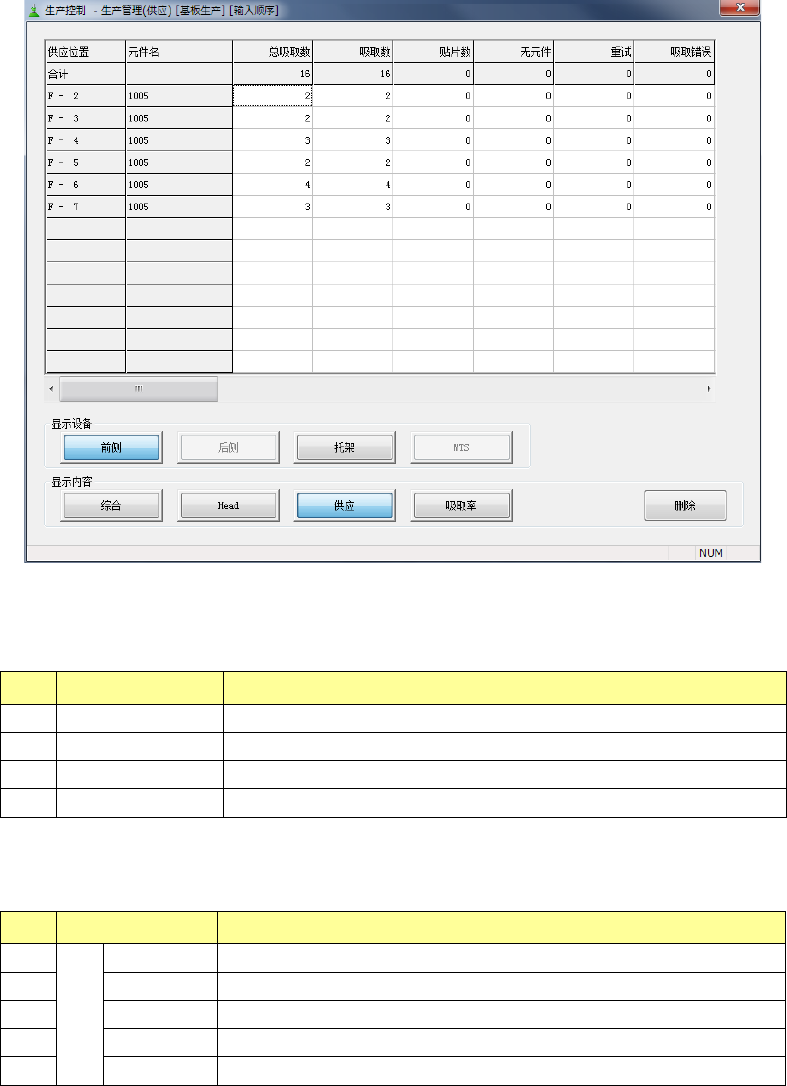

选择了前面时，将显示如下画面。
显示设备：选择列表显示的有元件的台架。
No
项目
内容
1
前侧
只显示设置在前面的元件。
2
后侧
只显示设置在后面的元件。
3
托架
只显示设置在托架上的元件。
4
MTS
只显示设置在
MTS
的元件。
显示内容项目：变更管理信息显示的内容。
No.
项目
内容
1
显
示
内
容
综合
显示综合管理信息。
2
Head
显示每
1
个
Head
的生产管理信息。
3
供应
显示每
1
个供应位置的生产管理信息。
4
吸取率
显示每
1
个供应位置的吸取率排序。
5
删除
删除生产管理信息。
第 1 部 基本篇 第 2 章 生产
2-61
No
项目
内容
1
供应位置
显示元件的供应位置。
2
元件名 显示供应的元件的名称。
3
总吸取数
该供应装置进行了吸取动作的次数。（吸取数
+
吸取错误）
4
吸取数 该供应装置吸取成功的元件数。
5
贴片数
该供应装置吸取贴片的元件数。
6
无元件
该供应装置发生元件用完的次数。
供料器的「无元件」与下述「重试」意义相同，设定了剩余数量时，
为「重试超次
+
剩余数量变为
0
的次数」。
7 重试
该供应装置因重试超次发生错误的次数。
（按照在元件数据的[重试次数]中设定的次数进行吸取，未能吸取时，计数
累加「
1
」。
8
吸取错误
相应的供应装置中吸取失败的次数。
9 废弃元件 显示元件被废弃的次数。
10
元件掉落
显示吸取元件后到贴片之间元件脱落的次数。
11 带回元件 显示发生元件带回的次数。
12
LA
识别
相应的供应装置中由于
LA
识别重试超过限度发生的错误次数。
13
异元件 检出异元件的次数。
14
芯片站立
从该供应装置吸取的元件被判定为芯片站立的次数。
15
元件姿势 显示发生元件姿势错误的次数。
16
激光角度异常
显示发生激光角度异常的次数。
17
吸取位置偏移
判断为吸嘴位置偏移的次数。
18
图像识别
显示图像识别时发生错误的次数。
19
方向判断
显示元件方向判断中判断为错误的次数。
20 插入可否 显示插入元件的插入可能元件判定中将元件判定为范围外的次数。
21
插入异常
显示插入元件发生插入异常检测错误的次数。
22 矫正失败 显示即使实施引脚矫正处理也未计入插入可能元件判定内的次数。
23
其他错误
显示被判断为其他错误的次数。
・另外，各项目的合计显示于最上面第 2 行。
