第 1 部基本篇第 4 章制作生产程序 4- 146 从菜单选择复制生产程序时，会打开读入文件对话框。可展开的生产程序文件格式的组合，如下所示。机型基准侧的文件格式展开源的文件格式 JM- 100 /JM - 50 JM- 100 /JM - 50 格式文件 ( s30x ) JM- 100 /JM - 50 格式文件 ( s30x ) 注 ). 不可按其他文件格式的组合展开。

第 1 部基本篇第 4 章制作生产程序

4-145

复制生产程序

此功能可将 2 种以上的矩阵电路定义在同一基板内。

将 2 种以上的矩阵电路定义在同一基板内｡

A面

(1)

A面(1)

Ａ面(2)

Ｂ面

(

Ｂ面(

基準回路

＋

“生産プログラムコピー機能“実行

展開元生産プログラム基準側生産プログラム

展开多个电路，将展开的电路使用区域标记校正并贴片。

基准数据

展开源数据

展开后的基板构成

单板基板

单板基板单板基板

矩阵电路板

非矩阵电路板

矩阵电路板

单板基板单板基板

矩阵电路板

当单板基板或矩阵电路板分割数与电路间距相

等，而且偏移量

为 0°或 180°时，可作为矩阵

电路板展开。

非矩阵电路板单板基板

非矩阵电路板

单板基板单板基板

矩阵电路板

非矩阵电路板

当展开后的基板构成有多种情况，或电路重合时，会显示以哪种构成展开的询问提示信息。

基准侧生产程序展开源生产程序

执行“生产程序复制功能”

基准电路

第 1 部基本篇第 4 章制作生产程序

4-146

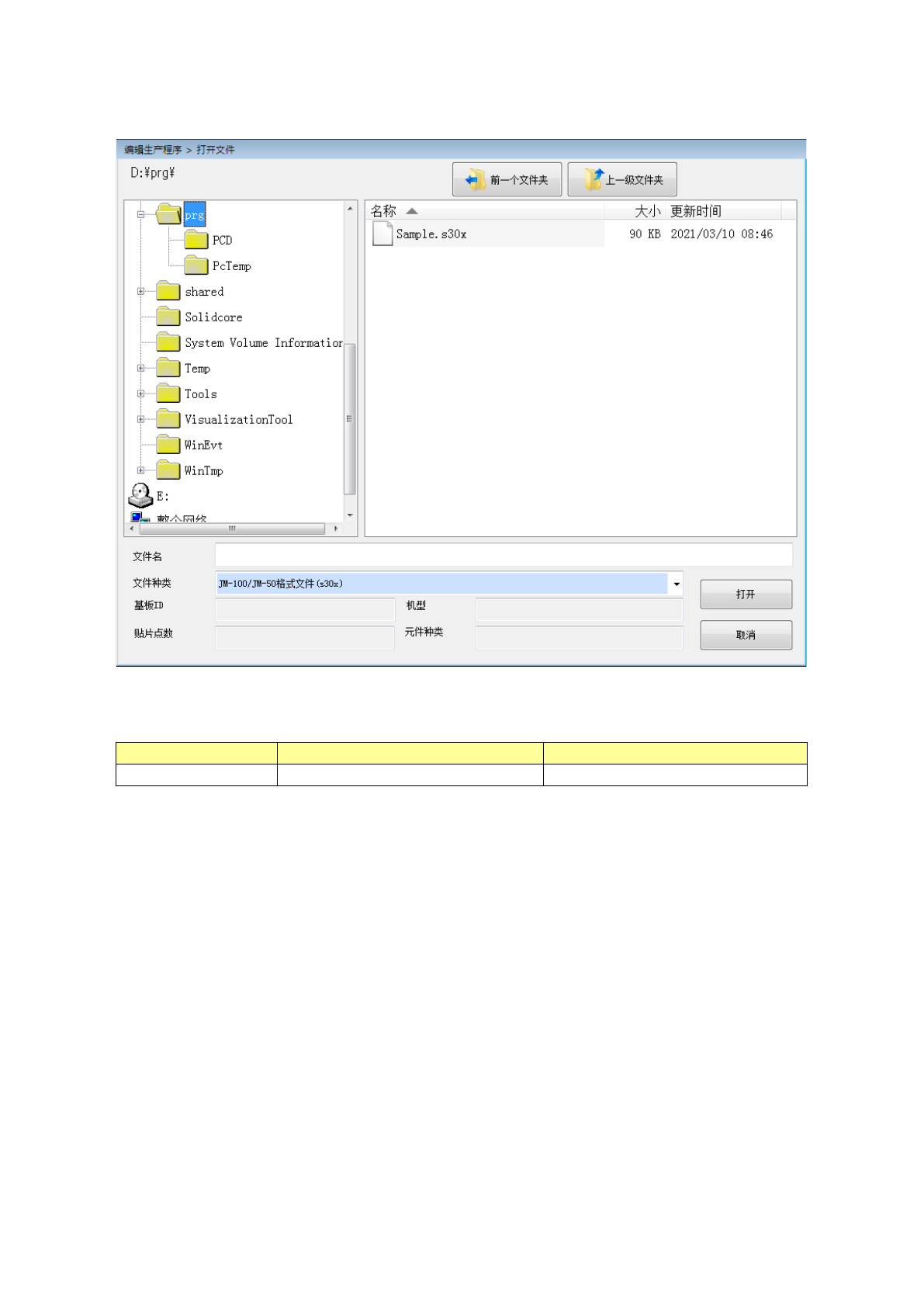

从菜单选择复制生产程序时，会打开读入文件对话框。

可展开的生产程序文件格式的组合，如下所示。

机型

基准侧的文件格式

展开源的文件格式

JM-100/JM-50

格式文件

(s30x)

JM-100/JM-50

格式文件

(s30x)

注). 不可按其他文件格式的组合展开。

第 1 部基本篇第 4 章制作生产程序

4-147

读入文件后，会打开以下输入距离基准基板位置的偏移量的对话框，请输入偏移值。

偏移量的定义如下图所示。
