第 1 部 基本篇 第 2 章 生产
2-121
检查重夹
在重夹位置按<START>按钮，为了继续生产，会进行检查。
注意
・在刚刚读入生产程序后的状态下，或在结束一次生产画面的状态下，如果
按「不传送基板的生产」再开始生产时，由于对生产中断时传送通路的状
态不明确，有可能造成缺件或误贴片。
・在「不传送基板的生产」中重新夹紧基板时，如果基板过重，重夹可能失
败。（基板尺寸过大或上面已经贴装了大量元件时）
(1) 前次结束时与本次生产时，若是生产条件的顺序（输入顺序与优化顺序）不同时，会显示提示，要
求确认变更顺序。
按［确定］按钮后，开始继续生产。
按［取消］按钮后，返回重夹画面。
(2) 在可继续生产的状态下，选择不继续生产时，会显示提示，要求确认是否删除继续生产文件。
按［是］按钮，删除「继续生产文件」。该「继续生产」不能进行。
按［否］按钮，不删除「继续生产文件」。
但是，本次生产中断时，「继续生产文件」会被覆盖。
第 1 部 基本篇 第 2 章 生产
2-122

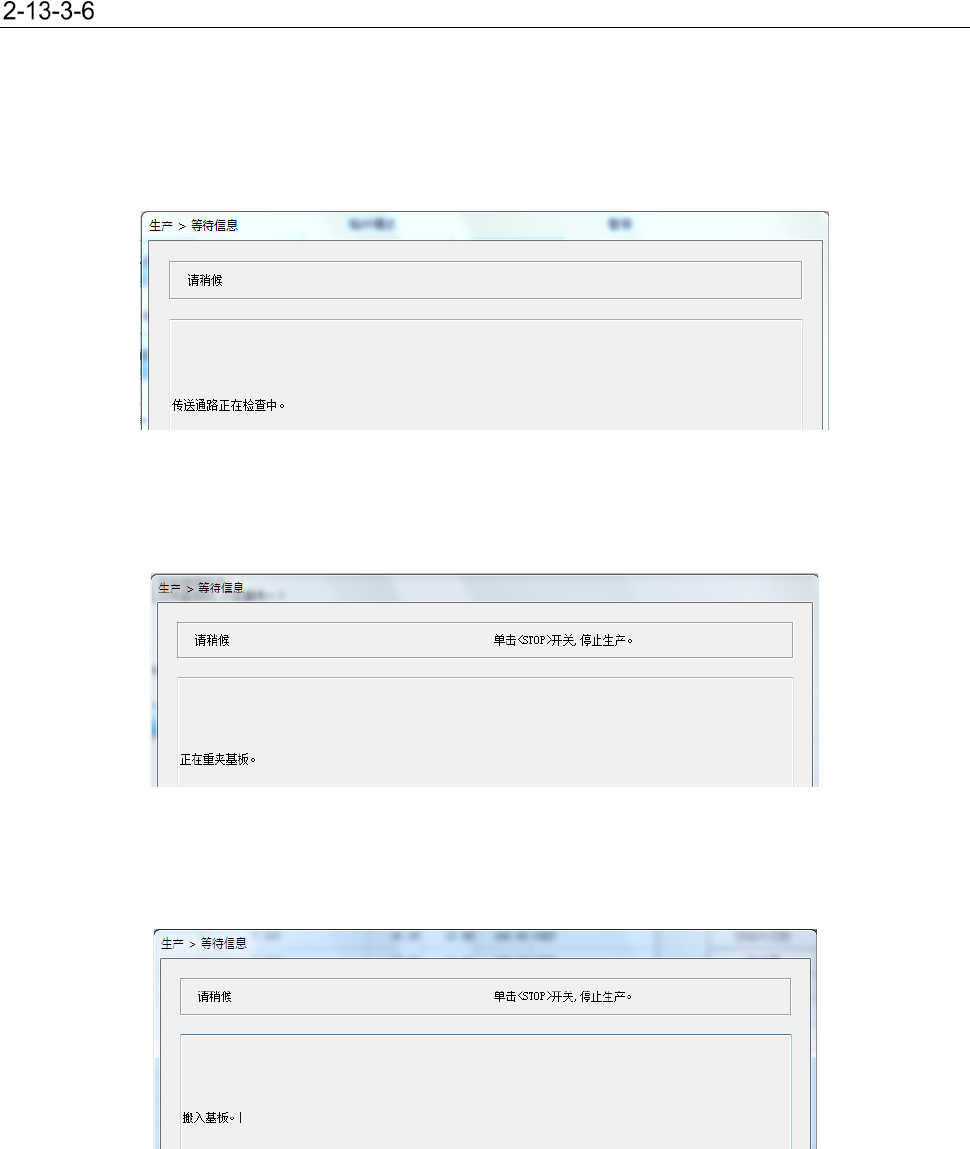

重夹的执行信息
在重夹画面中按下<START>按钮开始生产后，会开始进行各项检查。
(1) 在重夹动作或基板搬出动作前，或新建生产前，要检查各传送通道（IN, WAIT, C-OUT, OUT）上
有无基板。此时，会显示传送通道「检查中」、要求等待的提示信息。
(2) 在重夹画面的生产开始前处理项目中选择［重夹］后，重夹基板时，会显示「重夹中等待」的提示
信息。
(3) 在重夹画面的传送通道状态项目中，按［基 板传送 ］按 钮后，会将夹紧位置上游的基板安装在可重
夹的位置上。此时，会显示「基板安装等待」的提示信息。
第 1 部 基本篇 第 2 章 生产
2-123
重新生产时的贴片跟踪
开始生产后重夹基板完成后，会出现以下画面。
按下操作区域的[跟踪]按钮，则会进行重新开始位置的贴片跟踪，可确认是否已经完成贴片。
(1) 重新开始位置
显示开始生产的贴片位置。
项目
内容
电路号
显示开始生产的电路号。
贴片号
显示开始生产的贴片号。
(2) 贴片跟踪
确认重新开始生产点是否已经贴片。
项目
内容
贴片完毕
按重新开始生产的贴片点已贴片完毕处理。
从重新开始贴片点的下一个贴片点开始贴片。
未贴片
按生产的重新开始贴片点未贴片处理。
从重新开始贴片点开始贴片。
按<START>按钮，开始贴片。
按<STOP>按钮，则返回生产通过状态。
