第 2 部 功能详解篇 第 7 章 机器设置
7-4

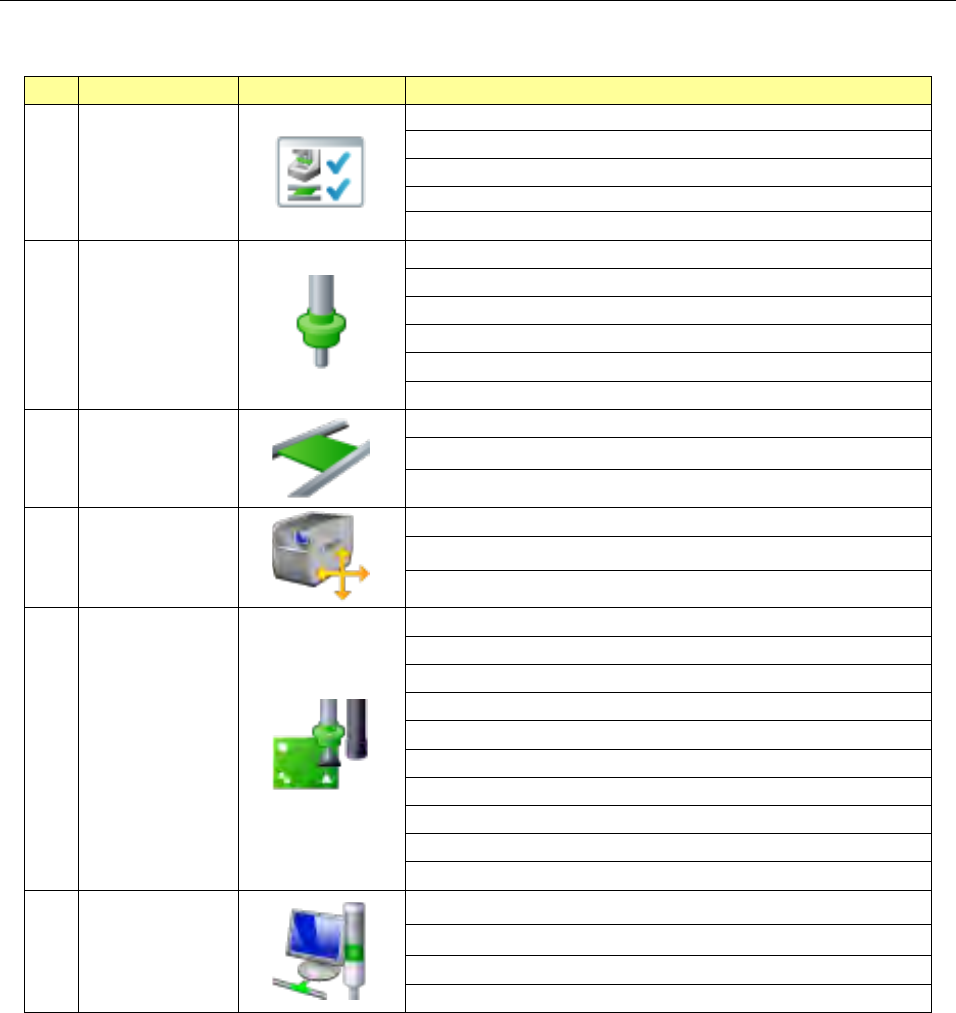

7-3 设定项目
机器设置中的设定项目分为以下各组。
No.
操作组
显示按钮
设定项目(操作)
1 使用单元
Head
基本
传送
MTS
3D
传感器
2 吸嘴
注册吸嘴一览
读吸嘴数据
吸嘴分配
无吸嘴时真空值
读
ATC
数据
ATC
设置
3 传送
基板传送
支撑台
外形基准位置调整
4 位置设定
废弃元件位置
Head 等待位置
MTS 装配位置偏差
5 功能设定
设置吸取错误条件
标记识别速度
吸取前供料设定
Head
高度设定
设置坏板标记信息
确认吸嘴芯滑动不良
设置元件用尽状态的自动解除
改善吸嘴动作
设置生产中识别
输出生产管理数据
6 单元设定
信号灯
坏板标记传感器示教
在线连接
设置多针引脚矫正
第 2 部 功能详解篇 第 7 章 机器设置
7-5
7-3-1 使用单元
7-3-1-1 Head

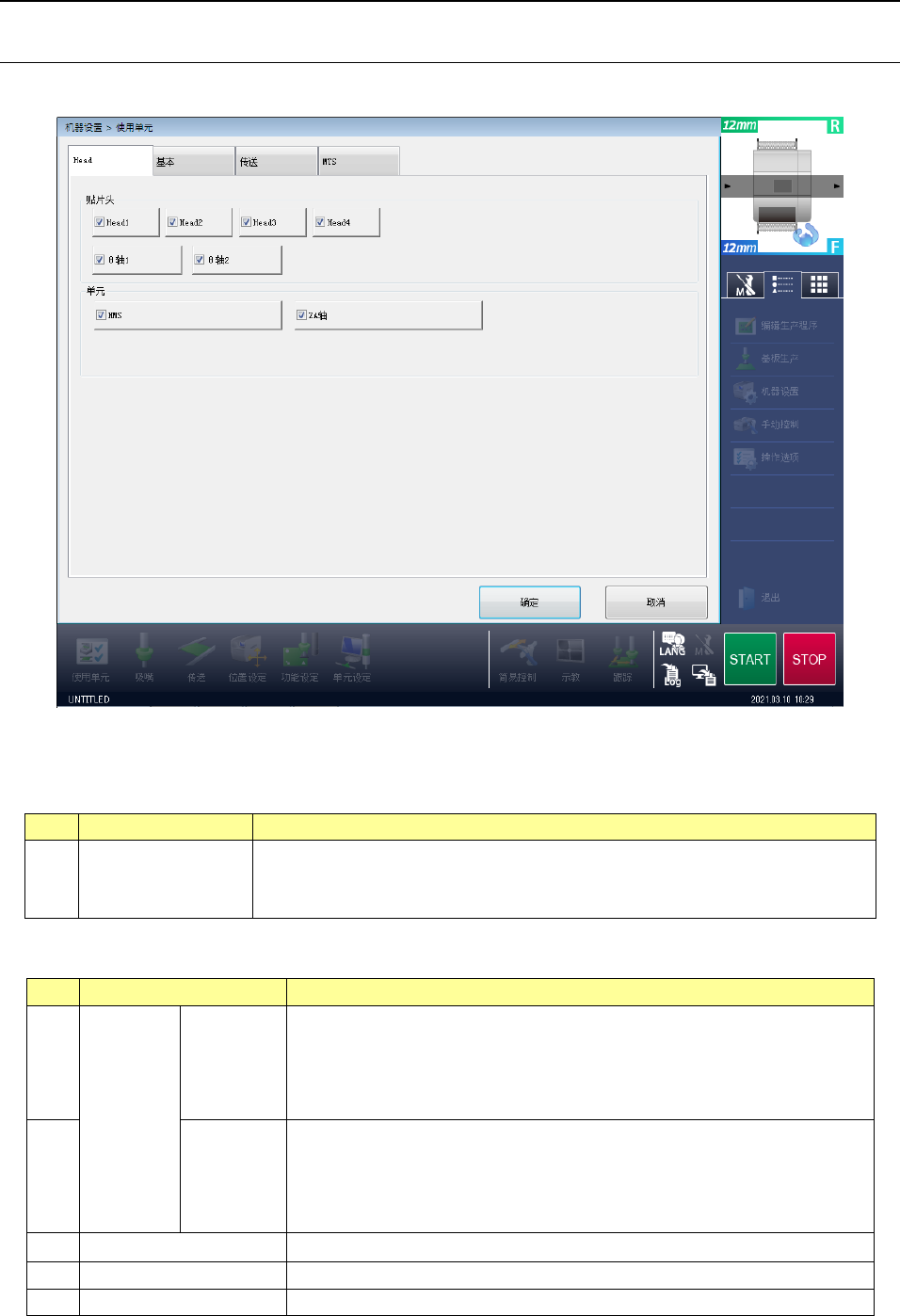

选择Head，会显示以下的画面。
点击各选项卡，可指定 [Head]、[基本]、[传送]、[MTS]、[3D传感器]。
(1) 设置项目
No.
项目
设置内容
1 Head
指定单元的使用／不使用。
万一单元发生故障时，若本项目里设置为“不使用单元”，可在不变更
生产程序数据的情况下执行吸取贴片。
1) 为了完成生产程序贴片，需要上述单元时，实际可否进行贴片，请见下表。
No.
单元
生产动作
1
Head
Head1
Head2
Head3
Head4
若这些 Head 有准备贴片的元件时，则有替代的 Head，未指定 Head
时则会用替代 Head 进行贴片。不能贴片时，在生产开始前检查时
会出现错误而无法生产。出现这种情况时请修改生产程序。
优化功能，不对这些
Head
分配元件。
2
θ 轴 1
θ 轴 2
Head 的 θ 轴是每 2 轴控制方式。因此，当取消 θ 轴的勾选后，以
下所示的对应贴装头也一起不可使用。
θ 轴 1：Head1、Head2
θ 轴 2：Head3、Head4
3
HMS
只要删除功能，即可执行贴片。
4
ZA
轴
只要删除功能，即可执行贴片。
5
OCC
外圈
只要删除功能，即可执行贴片。
第 2 部 功能详解篇 第 7 章 机器设置
7-6
(2) 设置方法
1) 用复选按钮，指定所要使用的装置单元。
带勾选标记即设置为使用，没有勾选标记则设置为不使用。
2) Head 从不使用状态变更为使用状态时，请解除 Head 的锁定。解除后各 Head 要进行返回
原点。所有 Head 为伺服 OFF 时，请按照画面的指示，执行全轴返回原点。
3) Head 从使用状态变更为不使用状态时，请固定该 Head 的 Z 轴。这时，请根据画面的指示
进行操作。
※ 将 Head 及 Head 的各轴（Z 轴）设置为“不使用”时，请按照以下方法固定未使用轴。
※ 变更贴片头 1～4 的使用/未使用状态时，为了判定有无吸嘴请取得无吸嘴真空值，并保存机
器设置。
有关取得无吸嘴真空值，请参照「7-3-2-4 无吸嘴时真空值」。

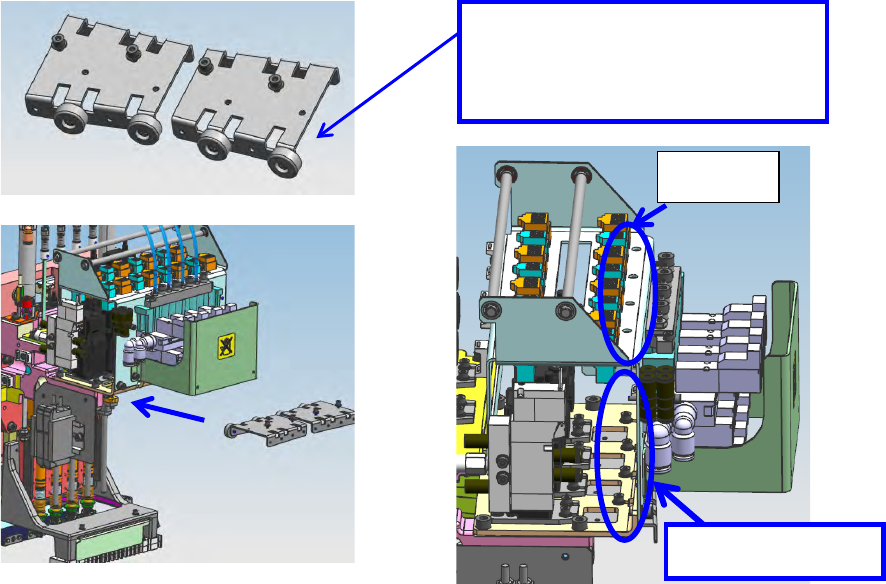

1. 请用固定螺丝②将 ZM STOPPER①安装在 Head 侧面的丝锥③上，顶住Ｚ轴滑轮，用固定
螺丝②固定。
2. 轴的设置从不使用变更为使用时，请拧松固定螺丝②，将 ZM STOPPER①取下，解除 Z 轴
的固定。
40210361
ZM_STOPPER
×2
个
40049671 COVER_CUSHON
×4
个
SM4030601SC
×4
个
扳手孔
SL6030892TN×4 个
