第 1 部 基本篇 第 4 章 制作生产程序
4-68
正三角形如下图所示，以红线的边为基准时，请输入 270°。
⑥ 吸嘴显示
显示吸嘴图像、吸嘴外形尺寸、适用元件尺寸。

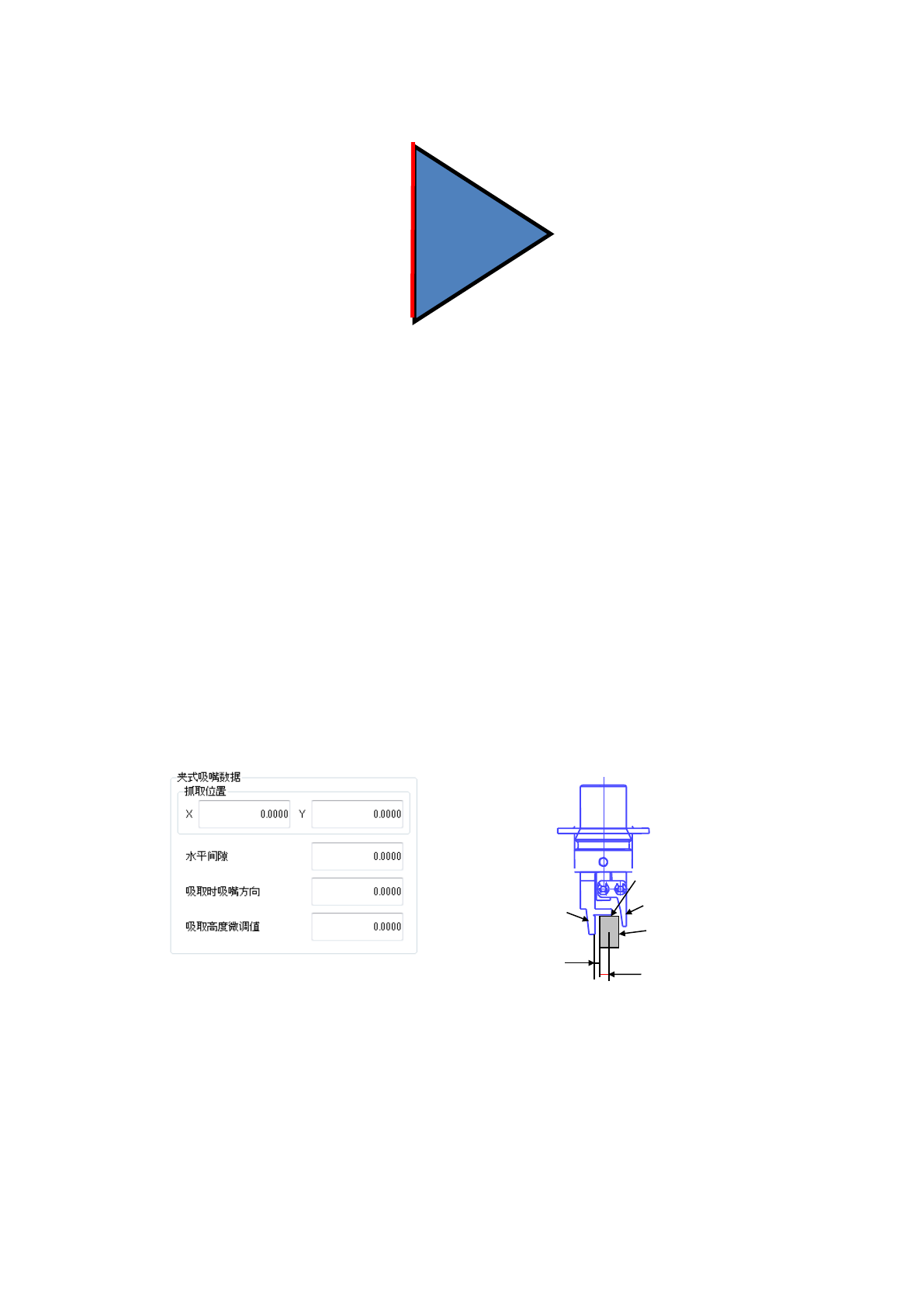

⑦ 夹式吸嘴数据
・抓取位置： 在“Y” 处，以负值输入元件中心到夹式吸嘴固定侧臂的抓取面中心的
偏移量(a)。
在”X” 处，请不要输入 0 以外的数值。
・水平方向间隙： 以负值输入将夹式吸嘴固定侧臂的抓取面和元件之间的间隙（b）。
通常设定为自动输入的默认值。
・吸取时吸嘴方向： 在 0 度供给元件时吸取的吸嘴方向。
请指定为 0 度、90 度、180 度、270 度的任意之一。
・吸取高度微调整值： 吸取时吸取高度的补正值（c 与元件上面的间隙 ）。
通常，为了保持元件水平，设定为 -0.5mm。
抓取位置(a)
水平方向间隙（b）
元件
c
固定臂
摇臂
第 1 部 基本篇 第 4 章 制作生产程序
4-69
＜使用夹式吸嘴时的设定项目＞
除上述“吸嘴数据”之外，夹式吸嘴的以下设定与通常元件有所不同。
・ 使用新夹式吸嘴时，开始时从「机器设置」的“吸嘴” > “读出吸嘴数据”，读取夹式吸嘴
的信息。
・ 吸嘴安装在 ATC 上。
应按照从正面看 ATC 单元时，夹式吸嘴的固定臂向后侧、摆臂向前侧伸出的状态，将夹式吸
嘴安装在 ATC 上。
大型夹式吸嘴，臂为左右运转时，应按照固定臂向右侧、摆臂向左侧伸出的状态安装在 ATC
上。
・ 设定元件数据。

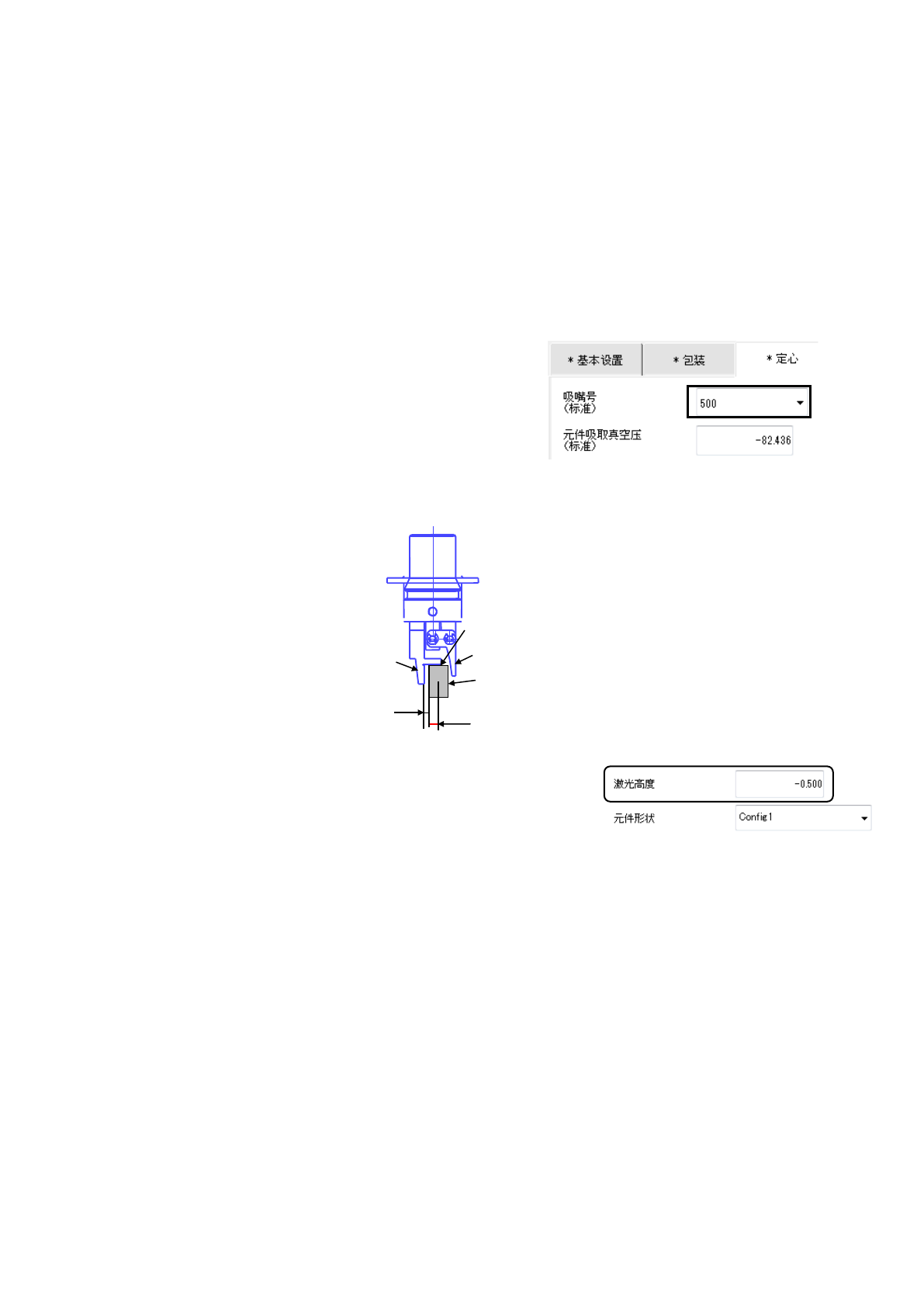

a. 吸嘴号的设定
由设定的吸嘴号信息判断出吸嘴的
种类。
设定了吸嘴号时，将自动设定上述“吸嘴数据”
的①抓取位置 Y。
b. 激光高度的设定
指定从固定臂的前端到激光面的距离。
设定的基准：－（元件高度－元件接触面深度
※
）/2 ，
根据管脚位置进行微调整。
例：元件高度为 5mm，元件接触面深度为 2.8mm 时
－(5－2.8) / 2 = －1.10mm
为插入元件时，
设定的基准：－元件高度＋元件接触面深度※＋ 1，
根据管脚位置进行微调整。
例：元件高度为 5mm、元件接触面深度为 2.8mm 时
－5 + 2.8 + 1 = －1.2mm
※ 从图中的“c”至固定臂的尺寸
从对象吸嘴的吸嘴文件取得（不同吸嘴有所不同）
・ 设定吸取数据。
将抓取部的中心示教给 XY。
Z 是根据机器设置所登录的吸嘴信息和元件高度自动进行计算，所以无需示教。
抓取位置(a)
水平方向间隙（b）
元件
c
固定臂
摆臂
第 1 部 基本篇 第 4 章 制作生产程序
4-70
＜使用轴向吸嘴时的注意点＞
轴向吸嘴的以下设定与通常元件有所不同。
・ 激光高度的设定
指定从臂的前端到激光面的距离。
设定的基准：－（元件高度－元件接触面深度※）/2 ，
根据管脚位置进行微调整。
例：元件高度为 8.0mm，元件接触面深度为 5.0mm 时
－(8.0－5.0) / 2 = －1.50mm
为插入元件时，
设定的基准：－元件高度＋元件接触面深度※＋ 0.5 ，
根据管脚位置进行微调整。
例：元件高度为 8.0mm，元件接触面深度为 5.0mm 时
－8.0 + 5.0+ 0.5 = －2.5mm
※ 从对象吸嘴的吸嘴文件取得（不同吸嘴有所不同）
元件
