第 1 部 基本篇 第 2 章 生产
2-134
显示
(1) 原因
显示的暂停原因，列表如下。
No.
原因
1
不暂停
2
STEP 生产
3
按<STOP>开关，用户要求
4
安全盖（安全罩）打开
5
供料器台架下降
6
检测到传送带浮动
7
气压下降
8
标记识别错误
9
无元件
10
元件保护
11
重试列表
12
选项关联
13
其他生产错误
14
芯片站立错误
15
激光识别错误
16
传送错误
17
激光头弄脏
18
标记未示教
19
继续生产执行前贴片跟踪
20
按循环键暂停
21
停止重新开始
22
供料器台架下降
23
方向判断
24
插入可能元件判定范围外(异元件)
25
插入异常检测错误
26
引脚长度不同(元件用尽)
27
引脚矫正失败
28
拼接元件检测错误
29
拼接检测超时
第 1 部 基本篇 第 2 章 生产
2-135
(2) 生产操作
显示当前的生产动作项目。
项目
内容
Head
显示项目的
Head
号。
电路号 显示 Head 吸取贴片的元件的电路号。
步骤
显示
Head
吸取贴片的元件的「贴片数据」号。
总贴片数
显示已贴片到基板的元件数量。
吸取位置
显示
Head
所吸取的元件位置。
吸嘴
显示
Head
上安装的吸嘴号。
元件名
显示
Head
吸取的元件名。
贴片
ID
显示
Head
吸取的元件的贴片
ID
。
(3) 重新开始模式
指定从暂停状态转入重新开始生产的方法。
项目
内容
重试
对发生错误的元件重新进行吸取贴片。对于显示暂停站点的元件用完的供应装
置，自动进行补满。
跳过
跳过发生错误元件的贴片。
(4) 执行模式
选择是连续进行生产，还是在每一个步骤停止。
项目
内容
连续
生产不间断地连续运行，直至终止或者中断。
单步
按照移动的节点暂停。然后按
<START>
按钮重新开始生产。
(5) 各种动作
进行轴移动等。
项目
内容
Head
待机
将
Head
退避到等待位置。
激光波形
显示激光波形画面，可以确认激光波形。
详情请参见
2-14-7
元件保护。
图像信息保存文件
将
VRAM
的图像保存到文件。
设备信息保存文件
将装置信息或错误履历、图像信息等保存到文件。
安全盖解除锁定
Head
上没有吸取元件时，解除安全盖（安全罩）的锁定。
(6) 设置数据
进行重试列表相关数据的变更。
项目
内容
详细信息
显示暂停的详细信息画面。
补充元件
对显示重试列表的站点
发生元件用完的供应装置，自动进行补满元件。
取得图像信息
取得识别的信息，显示图像识别错误的详细信息。
有关图像识别错误详细信息，请参照「
2-10-4-2
显示
3)
错误内容」
。
第 1 部 基本篇 第 2 章 生产
2-136
跟踪
当暂停画面显示时按操作区域的[跟踪]按钮，可进入吸取位置的跟踪模式。
对重试超次、或发生无元件的所有供应装置，均可进行吸取位置跟踪。
但被设定为不使用的供料器，不能成为对象。
详细情况请参见「2-13-7 摄像机跟踪吸取位置」。

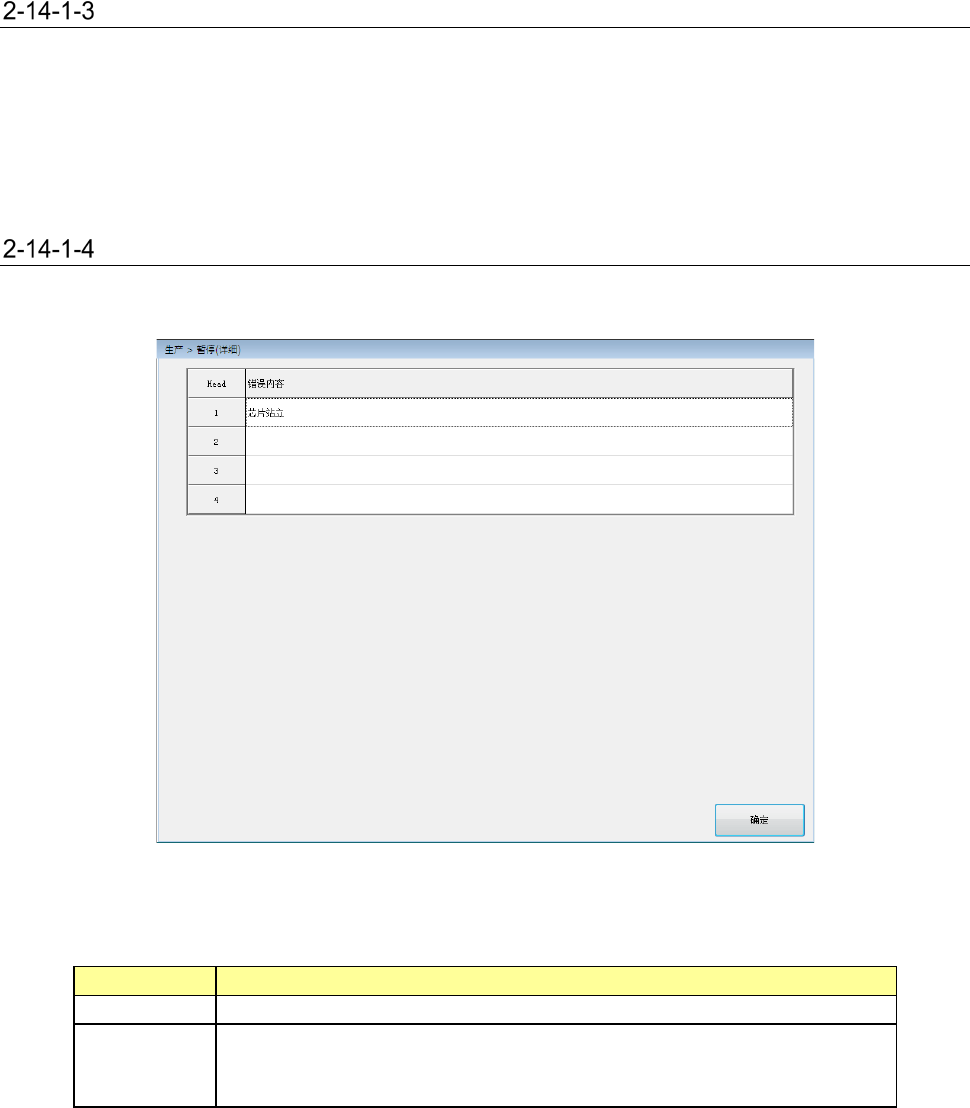

详细信息
在暂停画面中按[详细信息]按钮时，会显示详细信息画面。
(1) 错误 Head 一览
显示发生错误的 Head 一览。
项目
内容
Head
显示
Head
号。
错误内容
与重试列表显示的大区分、小区分相同。
详细情况请参见「2-10-4-2 显示 错误内容（大区分）」。
详细情况请参见「
2-10-4-2
显示
错误内容（小区分）」。
按下[确定]按钮，则退出详细画面，返回到暂停画面。
