第 1 部 基本篇 第 4 章 制作生产程序
4-116
设置优化条件
随着上述 “元件供应数的设置”与本项“优化条件设置”，优化的结果将发生很大的变化。
请在理解本节内容的基础上，设置适于生产程序的优化条件。

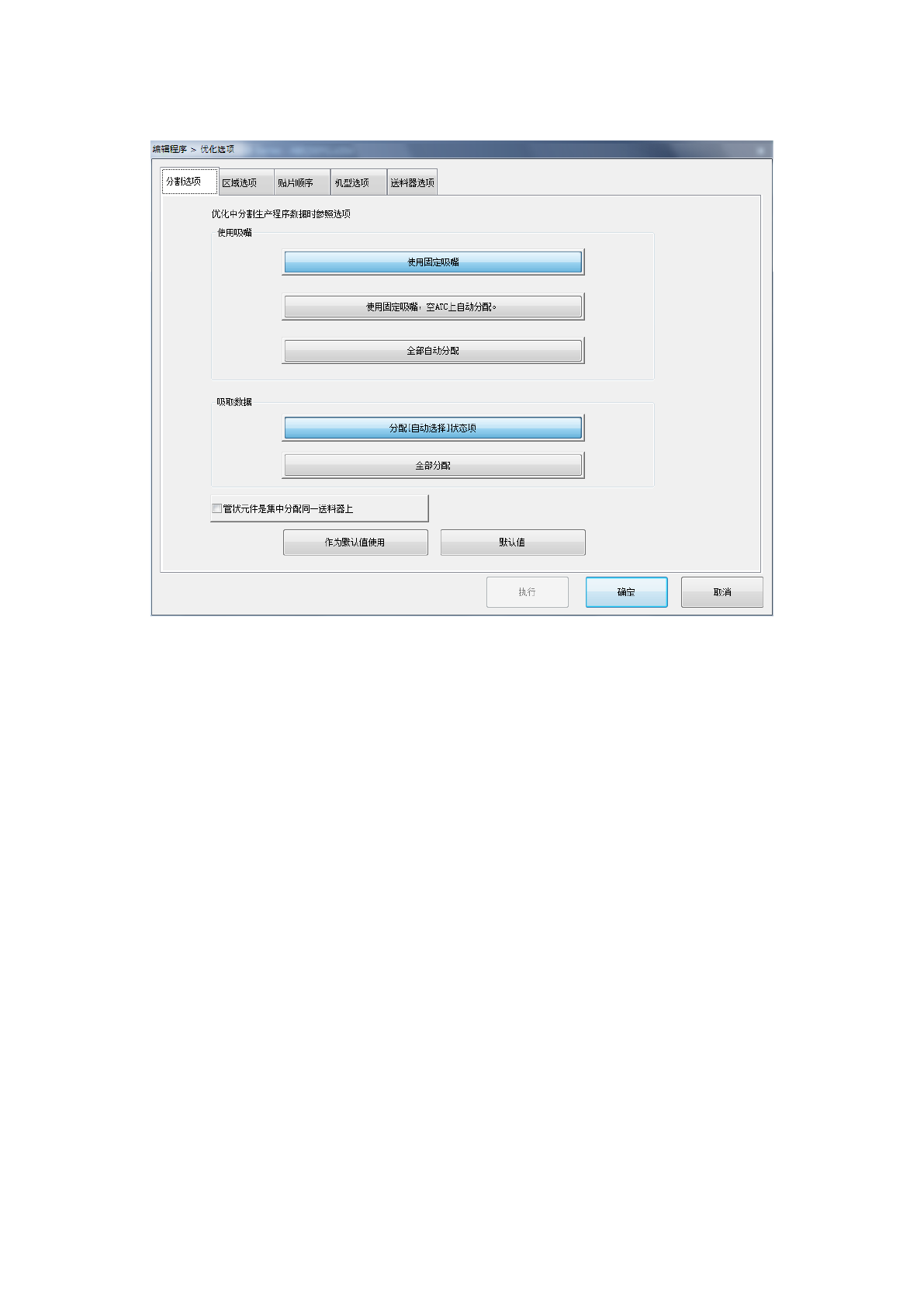

从在菜单点击[优化]-[优化]后，可显示优化选项对话框。
优化，需要进行包括“分割选项”的 5 个项目的条件设置。
选择选项卡，可切换各项目的画面。
选项的种类
用途
分割选项 设置分配吸嘴及吸取数据时的优化参照选项。
区域选项 设置可配置供料器的区域。
贴片顺序 设置变换贴片排序时的选项。
机型选项 设置机型的特殊选项。
送料器选项 指定关于供料器配置的选项。
执行优化。
保存设置内容
，关闭画面。
将设置的条件作为默认值登录，从下
次启动将首先显示设置的条件。
使变更的设置无效，恢复为标
准设置(装置的初始值)。
第 1 部 基本篇 第 4 章 制作生产程序
4-117
(1) 分割选项
分割程序数据（优化），进行「吸嘴配置」、「供料器配置」设置。
1) 使用吸嘴
选择是用「机器设置」中设置的吸嘴配置，还是优化的吸嘴配置。
a) 使用固定吸嘴：
使用机器设置的吸嘴设置。
直接使用现状的吸嘴配置，此项设置节省准备工作时间，建议多品种小批量生产时选择
此项。
b) 使用固定吸嘴、空 ATC 上自动分配：
使用机器设置的固定吸嘴，根据情况可按优化结果把必要的吸嘴追加安排在 ATC 空白部
位上。
吸嘴有富余时可选择此项设置，但必须变更机器设置(对被追加的吸嘴)。
c) 全部自动分配：
忽略机器设置的吸嘴设置，对吸嘴配置进行优化。
此项设置，会加快生产速度，但必须进行吸嘴的重新配置或变更机器设置，准备工作要
多花时间。
d) 重新配置吸嘴（再配置）：
使用机器设置的固定吸嘴，优化吸嘴配置。
在无需变更当前的吸嘴数量的情况下进行再配置时可选择此项，但必须进行吸嘴再配置
及机器设置变更，因此有时准备时较费时间。
第 1 部 基本篇 第 4 章 制作生产程序
4-118
2) 吸取数据
对吸取数据的“供给”项目已指定供料器分配时，需要选择：是按指定分配、还是忽略指定执行
优化。
a) 分配[自动选择]状态项：
已指定供料器分配的执行既定分配，只对“自动选择”的供料器配置执行优化。
b) 全部分配：
忽略已指定的供料器分配，对全部供料器的分配执行优化。
执行过一次优化后，该优化结果将被反映到吸取数据中。
此后，编辑数据时，若从头开始执行优化时，请选择“全部分配”；
只需进行部分变更和追加时，请选择“分配（自动选择）状态项目”。
3) 料管元件是集中分配在同一供料器上
多次使用旧料管供料器（1 个料管供料器供给多个料管的类型）时，将同一类型的料管元件集
中分配到 1 个料管供料器。
取消勾选，同一类型的料管元件将可以同时吸取。
