第 1 部 基本篇 第 1 章 装置概要 1- 29 ◇ READY OUT (IN) 及 BOA R D A V AILAB LE 信号的接口电路，参 见下图。 依据 SMEM A 规 格。 GND （ 24V ） + + 24 Ｖ _ 3.3K 1/4W READY OUT + BOAR D A V AILABLE IN + READY OUT - BOAR D A V AILABLE IN - N.C. 1 2 3 4 5 14 …
第 1 部 基本篇 第 1 章 装置概要
1-28
1-4-1 与外部装置的接口
① 是 USB 连接器，相当于 USB 2.0。
（使用闪存时，请务必在完成工作后拔下插头 。）
② 是在线使用主机时与其他设备连接的现成（in）连接器（14 针 ）。
连接到主机上游侧的机器时，将其连接到 JOINT IN（左侧连接器）。
连接到主机下游侧的机器时，将其连接到 JOINT OUT（右侧的连接器）。
③ 是以太网连接器（模块化连接器 8P）。
主机正的接口表
No.
信号名 传送方向 向右流向
信号名 传送方向 向左流向
使用的接口
1
READY OUT
＋
READY IN
＋
AMP
206043－1
电缆侧
连接插头
206044－1
2
READY OUT
－
READY IN
－
（
GND
）
3
BOARD AVAILABLE IN
＋
BOARD AVAILABLE OUT
＋
4
BOARD AVAILABLE IN
－
（
GND
）
BOARD AVAILABLE OUT
－
5
N.C.
N.C.
6
N.C.
N.C.
7
N.C.
N.C.
8
N.C.
N.C.
9
N.C.
N.C.
10
N.C.
N.C.
11
N.C.
N.C.
12
N.C.
N.C.
13
N.C.
N.C.
14
N.C.
N.C.
①
②
③
第 1 部 基本篇 第 1 章 装置概要
1-29
◇ READY OUT(IN) 及 BOARD AVAILABLE 信号的接口电路，参见下图。
依据SMEMA规格。
GND（24V）
+
+ 24Ｖ_
3.3K 1/4W
READY OUT +
BOARD AVAILABLE IN +
READY OUT -
BOARD AVAILABLE IN -
N.C.
1
2
3
4
5
14
READY IN +
BOARD AVAILABLE OUT +
READY IN -
BOARD AVAILABLE OUT -
N.C.
1
2
3
4
5
14
+ 24Ｖ
_
3.3K 1/4W
+
GND
（
24V）
第 1 部 基本篇 第 1 章 装置概要
1-30

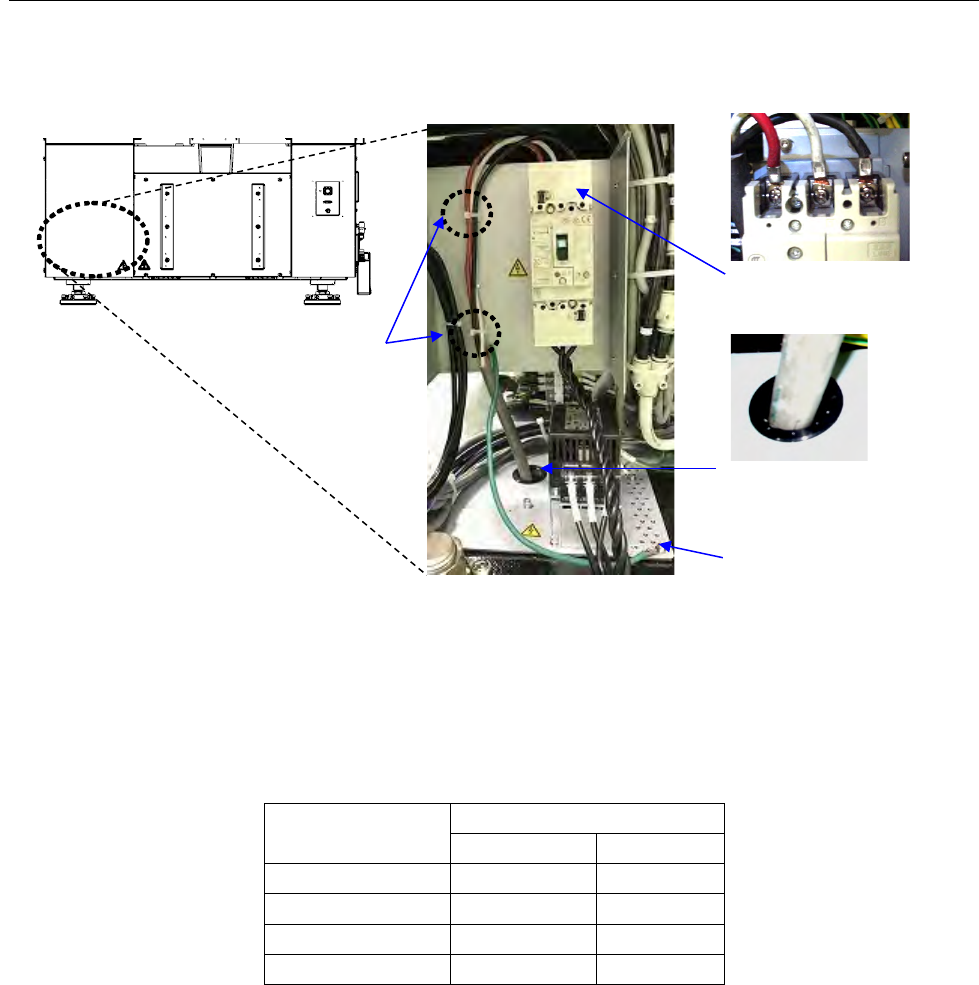

1-4-2 电源缆线的连接
＜步骤＞
在连接电源缆线之前，请确认配电盘的断路器处于关的状态等，即电源电路所接电源应处于关，取
下盖罩RBR。
请使电源缆线通过插入口，取下断路器上部的盖罩并固定在端子台上。
将FG线接到基座上的FG线连接孔。
用捆束线将电源缆线固定在固定基座上。
（对于电源缆线及FG线，请参照下表选用缆线长度所适合的种类）
表.缆线长度所适合的断面积
缆线长度
(m)
导体断面积
(mm
2
）
200V
系列
400V
系列
不到
20
5.5
5.5
30
8.0
5.5
40
10.0
6.0
50
14.0
6.0
固定电源缆线
<
本体背面
>
电源缆线插入口
FG
线连接孔
端子台
