第 1 部 基本篇 第 2 章 生产
2-139
重新开始模式
发生错误后重新开始时，因操作选项的设置不同，部分操作动作会有所不同。
操作选项的设置中若无如下设置，在按<START>按钮后即可直接按照[重新开始模式]重新开始生产。
(1) 操作选项[无元件暂停后，重新运行时跟踪吸取]

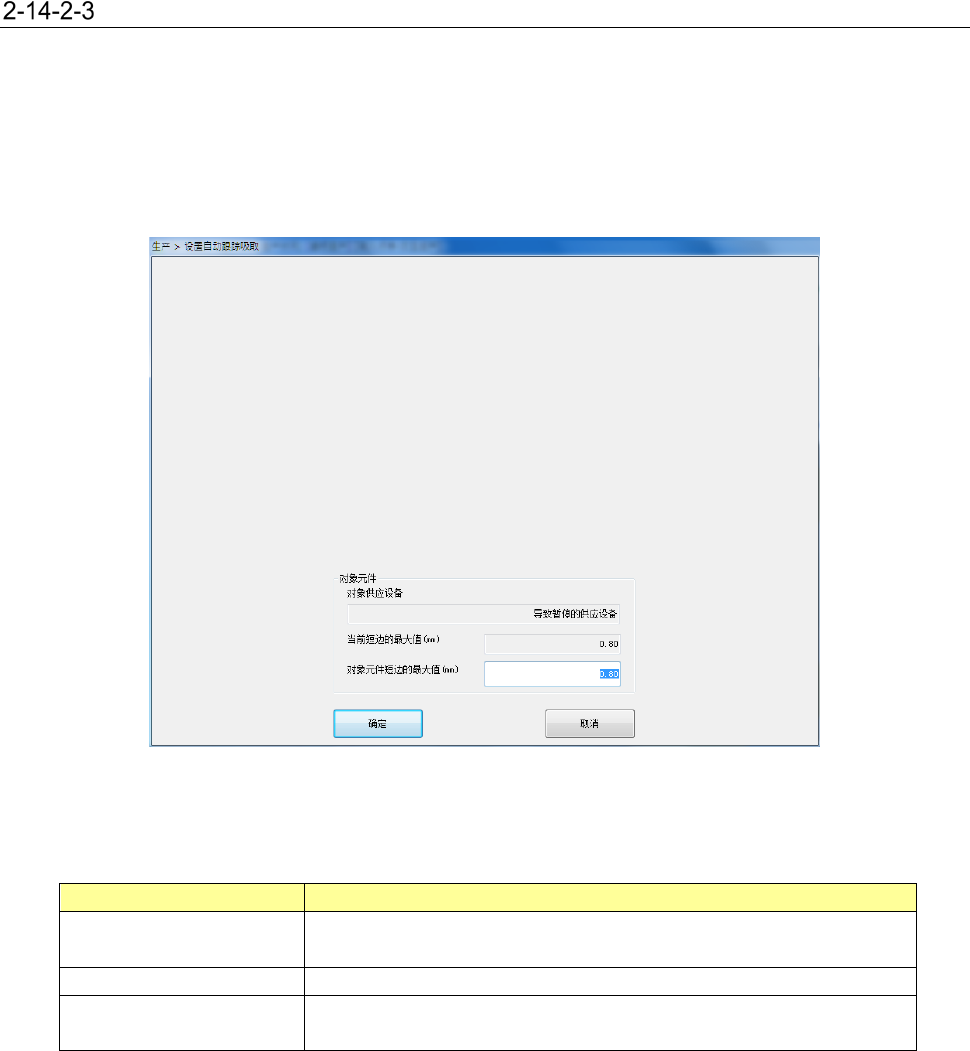

如果勾选了操作选项的[无元件暂停后，重新运行时跟踪吸取]选项，则在重新开始生产前，会显示
设置自动吸取跟踪画面。
1) 对象元件
显示、设置自动吸取跟踪对象元件的条件。
项目
内容
对象供应设备
显示自动吸取跟踪对象的供应装置类型。
已在操作选项中设定。
当前短边的最大值
显示当前设定的自动吸取跟踪对象元件的短边最大值。
对象元件短边的最大值
输入自动吸取跟踪对象元件短边最大值的新值。
如果元件的短边超过了此最大值，则不执行自动吸取跟踪。
2) [ START]/[ STOP]按钮
按下操作面板的[START]按钮，开始吸取跟踪。
按下[STOP]按钮，则不进行吸取跟踪，而退出自动吸取跟踪设定画面。
(2) 操作选项的 [无元件暂停后，重新运行时测量元件高度]
如果勾选了操作选项的[无元件暂停后，重新运行时测量元件高度]选项，则会对发生了无元件的芯
片、圆筒形元件进行元件高度测量，然后再开始重新生产动作。
第 1 部 基本篇 第 2 章 生产
2-140
无元件时的跟踪
在显示暂停画面的状态下，按下功能栏的［跟踪］按钮，可进入吸取位置的跟踪模式。
可对重试超限或发生无元件的供应元件的所有供应装置进行吸取位置跟踪。但是，被设置为不使用的供
料器的不含在对象内。
2-14-3 标记识别错误
发生时的概要

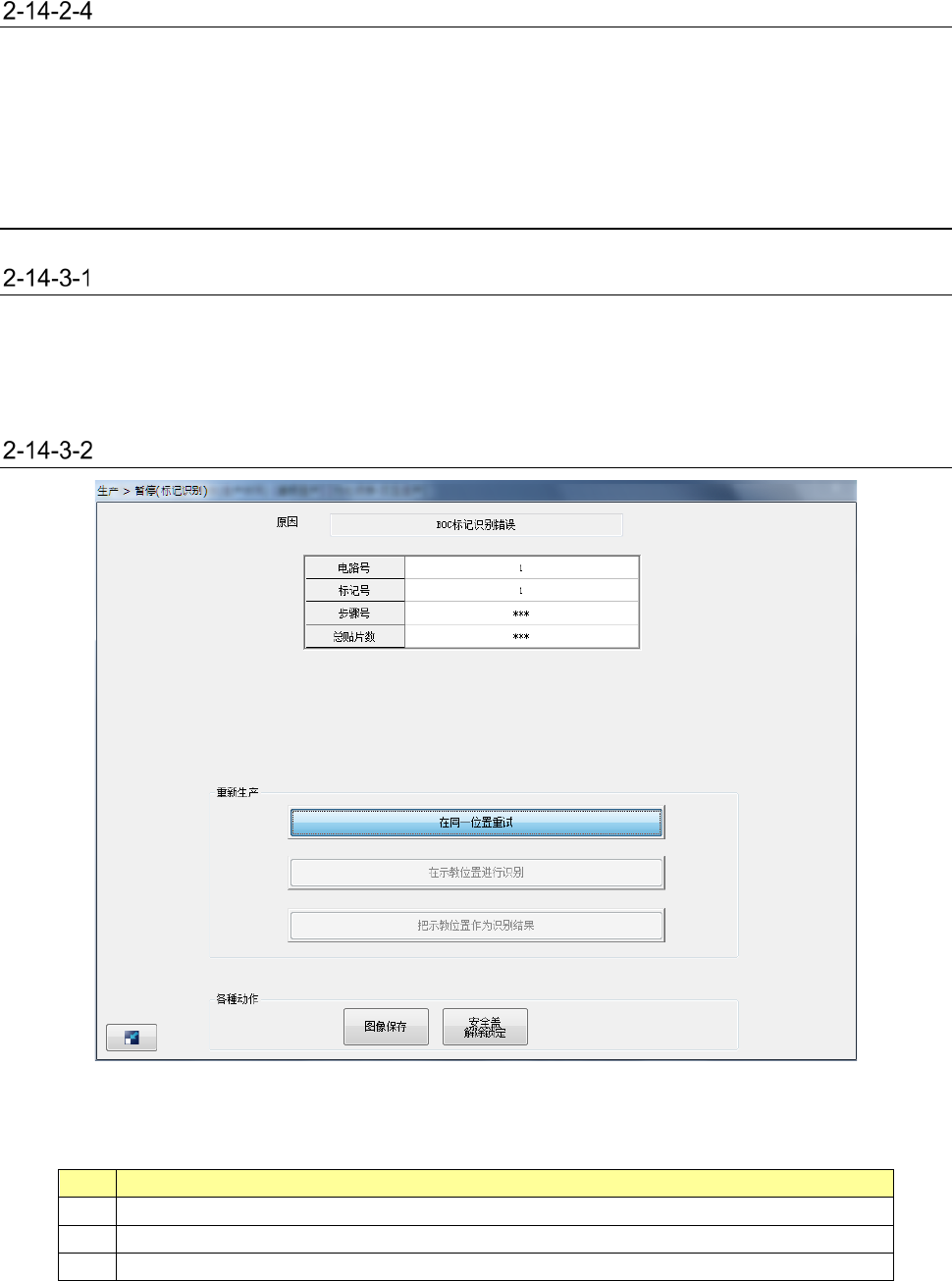

如果在 BOC 标记、基准领域标记的识别中发生识别错误，则会暂停生产并显示下图。
按下<START>按钮，重新开始生产动作。
按下<STOP>按钮，暂停其他站台或转换到生产中断动作。
显示
(1) 原因
显示暂停的原因。
No.
原因
1
BOC
标记识别错误
2
区域标记识别错误
3
台架标记识别错误
第 1 部 基本篇 第 2 章 生产
2-141
(2) 生产信息
显示发生错误时的生产信息。
项目
内容
电路号
显示发生错误元件的电路号
标记号
显示发生错误元件的标记号
步骤号
显示发生错误元件的步骤号
总贴片数
显示贴片的总数
(3) 重新生产
选择重新开始生产时的再次识别标记的方法。
项目
内容
在同一位置重试
不变更标记位置进行标记的再次识别。
在示教位置进行识别
把通过示教设定的坐标，作为标记识别的坐标使用。
执行功能栏的示教就可以选择。
把示教位置作为识别结果
通过示教设定坐标，在该坐标再次进行标记识别。
执行功能栏的示教就可以选择。
(4) 各种动作
显示有关暂停的各种信息，进行设置。
项目
内容
图像保存
将
VRAM
的图像保存到文件。
安全盖解除锁定
Head
未吸取元件时，解除安全盖（安全罩）锁。
选择重新生产
因台架标记识别错误以外的标记识别错误而暂停后，只能选择［再识别］。
按功能栏的[示教]按钮执行示教时，可选择重新生产项目中的其他项目。
执行了一次示教，在重新生产项目为可选状态下进行再次示教，按[取消]按钮返回时，返回到重新生产
项目只可选[再识别]的状态。
此处的示教，仅对该基板有效。如果同一标记识别错误在其他的基板上也同样出现，则应该结束生产，
通过编辑生产程序，对标记坐标以及识别示教进行修改。
注意
此处的选择仅对当前已经定心的基板有效。
从下次基板开始，生产程序的值为有效。
若因批次变更等更改了标记的条件，请编辑生产程序。
