第 2 部 功能详解篇 第 8 章 手动控制
8-26
8-5-3 径向/卧式供料器控制
选择菜单的[供给装置]－[径向/卧式供料器控制]，显示径向/卧式供料器控制的对话框。
(1) 控制项目
按控制项目单选按钮进行选择。
1) 卷带送料动作
执行径向供料器的卷带传送、解除动作。
选择[执行]按钮、[解除]按钮、[执行/解除]按钮进行控制。
※ 对象径向供料器为夹紧状态时，无法执行卷带送料动作。
警告
在元件被传送至吸取位置的状态下，请不要执行传送动作。元件会堵塞
。
2) 夹紧动作
执行径向供料器的夹紧、解除动作。
选择[执行]按钮、[解除]按钮、[执行/解除]按钮进行控制。
※ 对象径向供料器为传送状态时，无法执行夹紧动作。
第 2 部 功能详解篇 第 8 章 手动控制
8-27
(2) 编号
点击数值调节按钮，或在光标对准编辑框的状态下用键盘直接输入数字，或通过[↑][↓]键输入送
料针的编号。
对控制销的位置，选择控制侧（按钮）与编号（编辑框）以及径向供料器的种类（组合框）。
(3) 控制位置
按单选按钮选择控制位置。
位置从 F(前部)、R(后部)中选择。
(4) 供料器种类
选择径向供料器的类型。
点击组合框，或者将光标对准组合框的状态下用[Alt ]+ [↓]键选择供料器种类。
●
在执行传送动作的状态下关闭径向供料器控制，则显示解除传送状态的信息。按
下 OK 按钮解除传送状态后结束。
●
在执行夹紧动作的状态下关闭径向供料器控制，则显示解除夹紧状态的信息。按
下 OK 按钮解除夹紧后结束。
第 2 部 功能详解篇 第 8 章 手动控制
8-28
8-5-4 管状送料器控制

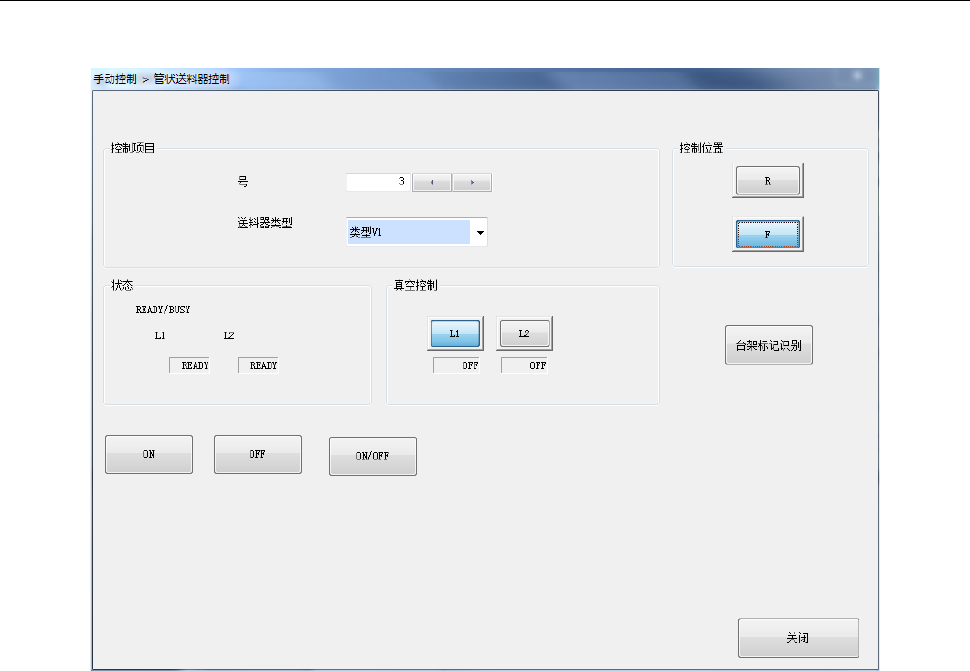

选择菜单的[供给装置]－[管状送料器控制]，则显示径向/轴向送料器的控制对话框。
(1) 号
点击数值调节按钮，或者将光标对准编辑框，用键盘直接输入数字，或者用[↑][↓]键，输入控制
的孔编号。
(2) 送料器类型
选择管状送料器的类型。可选择的送料器类型仅为振动式管状送料器(类型 V1)。
(3) 控制位置
用单选按钮选择控制的位置。
位置从 F(前部)、R(后部)中选择。
(4) 状态
显示设定项目所指定的振动式管状送料器的传感器状态。
(5) 真空控制
用单选按钮选择控制的通道编号。
(6) 控制按钮
执行振动式管状送料器的真空 ON/OFF 的控制。
选择[ON(O)]按钮、[OFF(F)]按钮、[ON／OFF(/)]按钮，或者按下[F3]键、[F4]键、[F5]键进行控制。
