第 1 部基本篇第 2 章生产

2-25

外形基准位置的调整方法

调整挡块位置后，必须重新设置以下所示的外形基准位置。

＜位置变更操作顺序＞

(1) 请从生产的菜单选择［生产辅助］－［支援准备］。

按下画面上的「调整外形基准位置」后会显示调整外形基准位置画面。

・外形基准位置的具体设置方法请参阅「7-3-3-3 调整外形基准位置」。

第 1 部基本篇第 2 章生产

2-26

其他调整

使用带有缺口的基板等时，基板检测传感器可能检测出错误，所以应根据基板缺口的大小，输入基板传

送传感器延迟时间。

此外，在使用异形基板等时，可以更改挡块和基板检出传感器的位置（Y 方向）。

(1) 基板传送传感器的延迟时间

<设置步骤>

① 请选择[生产程序－基板数据]或机器设置的菜单的[传送]-[传送设置]。

② 根据基板缺口的长度，用软键盘输入延迟时间或缺口的长度。

(参见 7-3-3-1 传送设置)

如果基板检测传感器的位

置不会刮到基板缺口处时，

则无需输入延迟。

(2) 挡块

如基板前端部有缺口，基板定心不稳定时，请移动挡块。

关于移动方法请参阅「2-7-1-3 外形基准的调整方法」。

移动挡块组件后，请重新设定「机器设置」的“调整外形基准位置”。

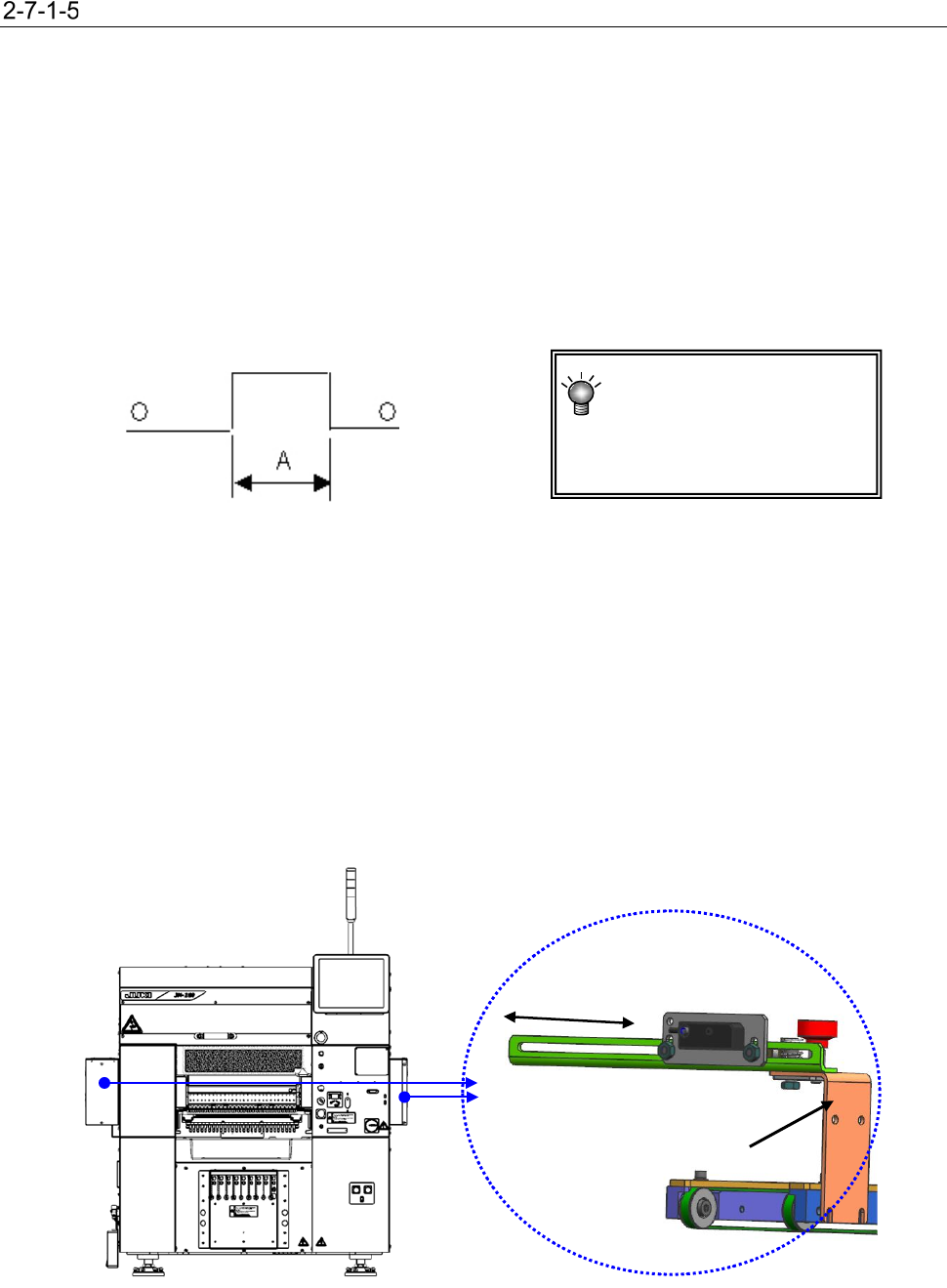

(3) 基板检测传感器

<位置变更步骤>

请扶着传感器架①，沿着长孔向 A 方向移动。

请确认已用手动控制传送系统、或编辑程序中的传送安装了基板。

A:缺口长度

①

第 1 部基本篇第 2 章生产

2-27

2-7-2 元件供应部分的准备

请在台架上安装可以使用的供料器。

安装后，请进行吸取跟踪。

＜步骤＞

① 请从生产菜单选择［支援准备］。

请按下［送料器设置］按钮。

显示以下的送料器设置画面。
