第 2 部 功能详解篇 第 11 章 选项组件
11-24
11-6 引脚矫正
11-6-1 概要
对生产中可插入元件的判定时判定为不可贴片的元件,实施引脚矫正。
在矫正动作后重新进行可插入元件的判定,判定为可贴片时实施元件贴片。
在可插入元件的判定处判定大于判定值时,将元件引脚部插入凹型工具,使引脚宽度变窄。判定小于判
定值时,将元件引脚部插入凸型工具,使引脚宽度变宽。
引脚宽度
引脚宽度

第 2 部 功能详解篇 第 11 章 选项组件
11-25

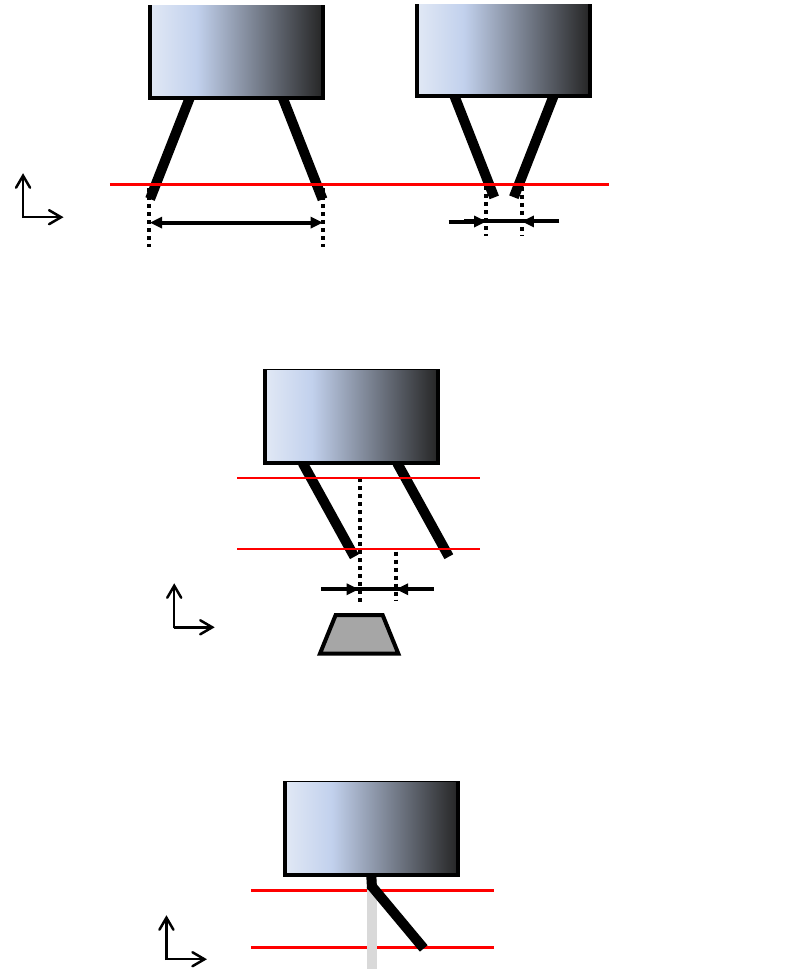

元件引脚宽度超过各工具的可矫正尺寸阈值,或因引脚弯曲处于无法插入矫正工具的状态时,不 实 施 矫
正动作,废弃元件。
<引脚宽度大,或者小>
<引脚尖端和引脚末端中心的偏移量过大>
<引脚垂直方向的弯曲过大>
Z
X
激光识别
激光识别 1
激光识别
2
X
Z
激光识别
1
Y
Z
激光识别 2

第 2 部 功能详解篇 第 11 章 选项组件
11-26

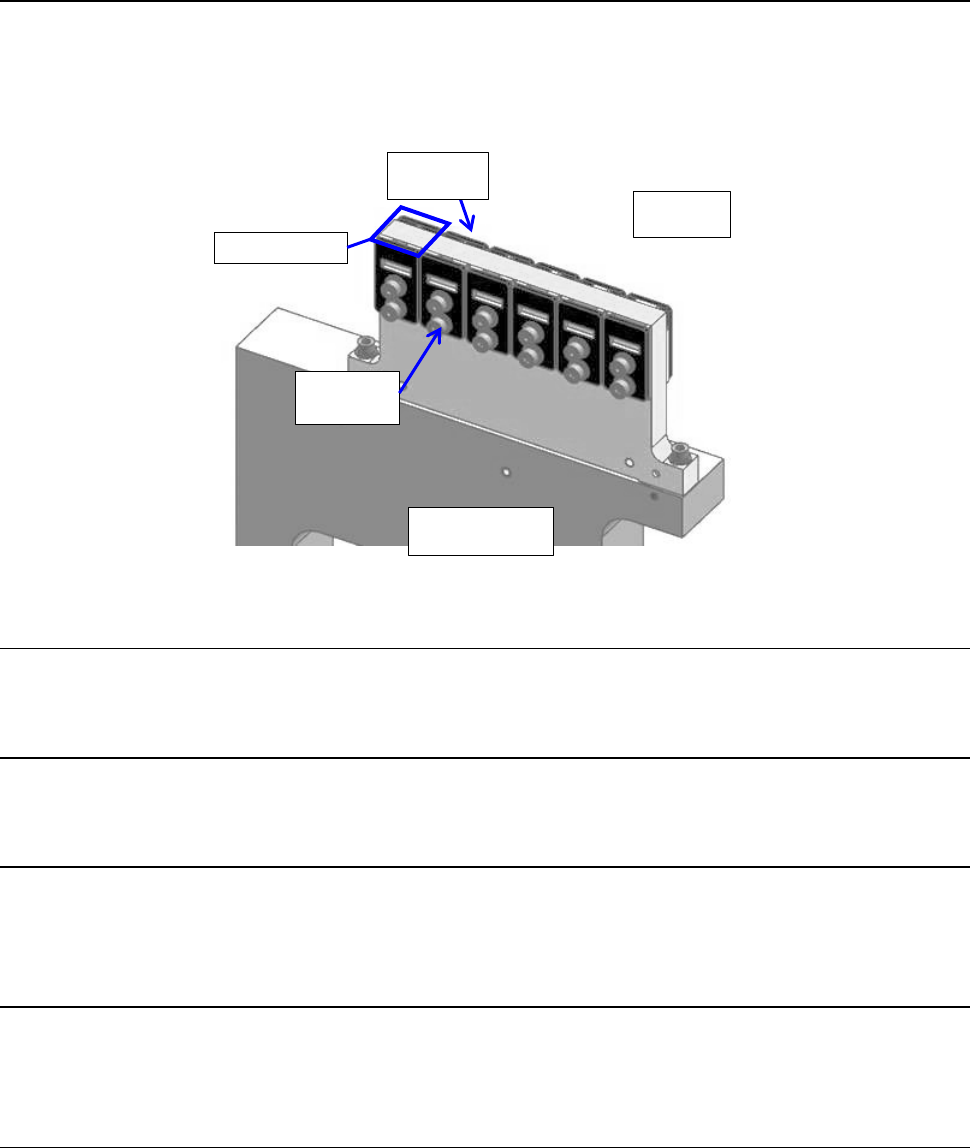

11-6-2 引脚矫正工具
在工具单元设有 12 处工具安装位置(插槽)。从机器正面看,工具单元前侧为凹型工具,后侧为凸型工
具,在各工具编号处放置凹型工具和凸型工具后,安装到工具单元上。
由 MS 参数分配各插槽的工具编号。从前侧看,按照从左向右的顺序分配 1~6 的插槽编号。
11-6-3 机器设置
设置是否使用引脚矫正单元。有关详细,请参照「第 07 章_机器设置」的「7-3-1 使用单元」。
11-6-4 操作选项
设置是否执行引脚矫正动作。有关详细,请参照「第 06 章_操作选项」的「6-5-1 检查有效」。
11-6-5 程序编辑
设置各元件所使用的工具编号、压入量等。有关详细,请参照「第 04 章_制作生产程序」的「4-3-5 元
件数据」。
11-6-6 生产
根据设置的引脚矫正参数,实施引脚矫正动作。同时,在报错时暂停并显示识别结果。有关详细,请参
照「第 02 章_生产」。
11-6-7 引脚矫正的限制事项
・ 分配的矫正工具编号不得重复。
・ 使用非标准工具时,在打开工具数据一览前,需要在”D:¥JUKI¥Data¥CRCTJIG”,追加工具 INI
文件。
・ 使用引脚间距为 15mm 以上的工具时,相邻工具插槽也被占用。
后侧
前侧
凹工具
SLOT 1
凸工具
