第 1 部 基本篇 第 1 章 装置概要 1- 10 ◆ 打开 安全盖（安全罩） 时，先把 盖（罩） 子推上去， 再把锁杆向箭头 （ L OCK ）方向推， 锁好。 确认上了锁之后 ，再放开手。 ﹡ 没有上 好锁就松 手时， 安全盖（安全罩 ）有落下来的危险。 ◆ 要关 安全盖（安全罩） 时，要先 解开锁， 再关闭。 把安全盖（安全 罩）向上提， 再把锁杆向 O PEN 方向推，解锁。 （请注意，解锁 时要防止安全盖（安全罩 ）落下来 …
第 1 部 基本篇 第 1 章 装置概要
1-9

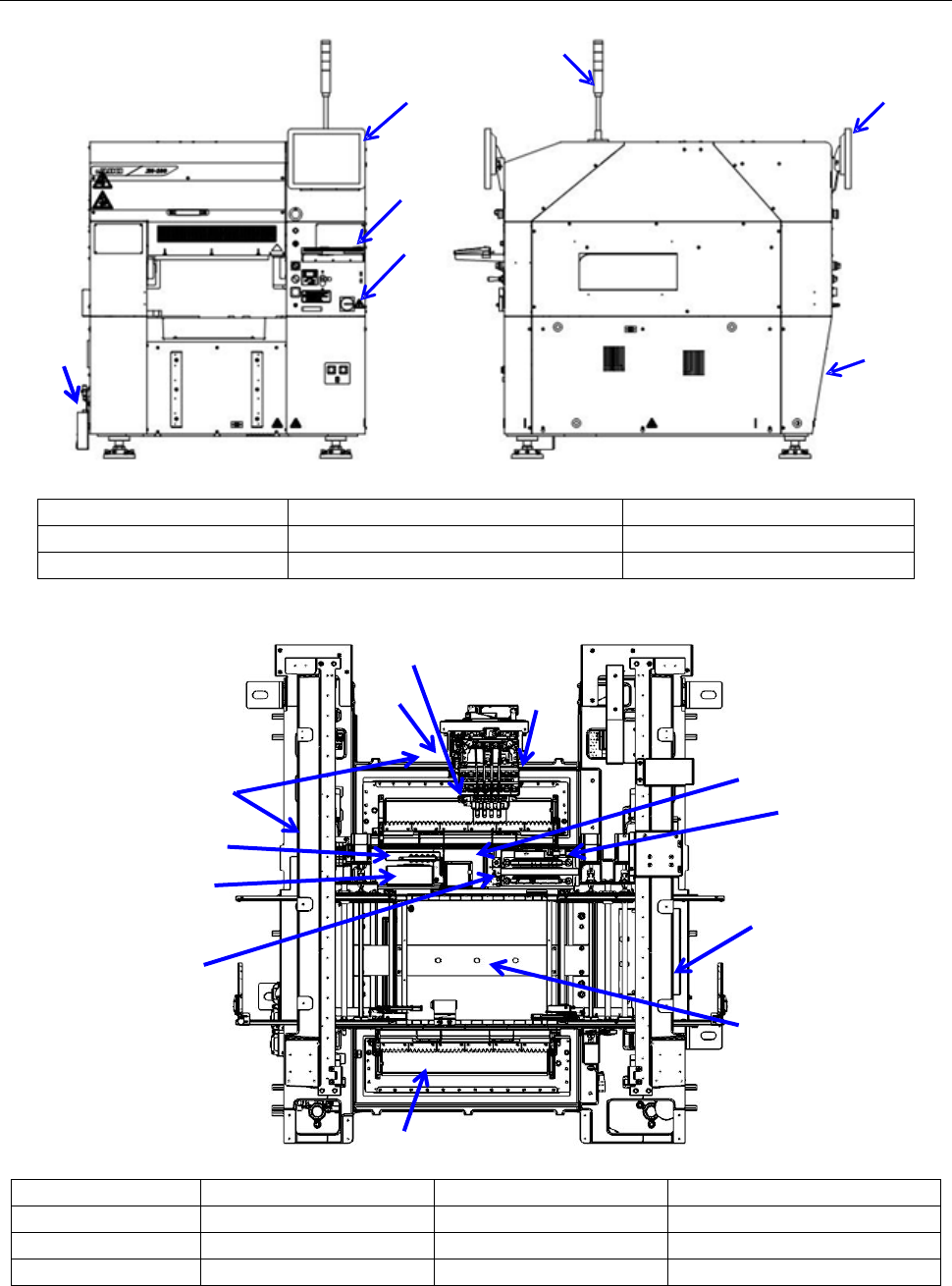

1-1-6 本装置的构成
①前侧液晶监视器 ④信号灯 ⑦漏电断路器（后部
-
右侧）
②操作面板 ⑤迷你信号灯
(
选购项
)
③电源开关 ⑥后侧液晶监视器
①
ATC
单元 ⑤ 基板传送单元 ⑨
CAL
块单元 ⑬ 多针引脚矫正治具
(OP)
②
Head
单元 ⑥
3D
传感器单元
(OP)
⑩ 供料器台架单元
③
OCC
单元 ⑦
X-Y
单元 ⑪ 引脚矫正工具
(OP)
④
HMS
单元 ⑧ 废弃盒 ⑫ 支撑台
①
②
③
⑦
⑥
⑤
④
①
⑥
⑤
③
④
②
⑦
⑪⑬
⑧
⑨
⑫
⑩
第 1 部 基本篇 第 1 章 装置概要
1-10

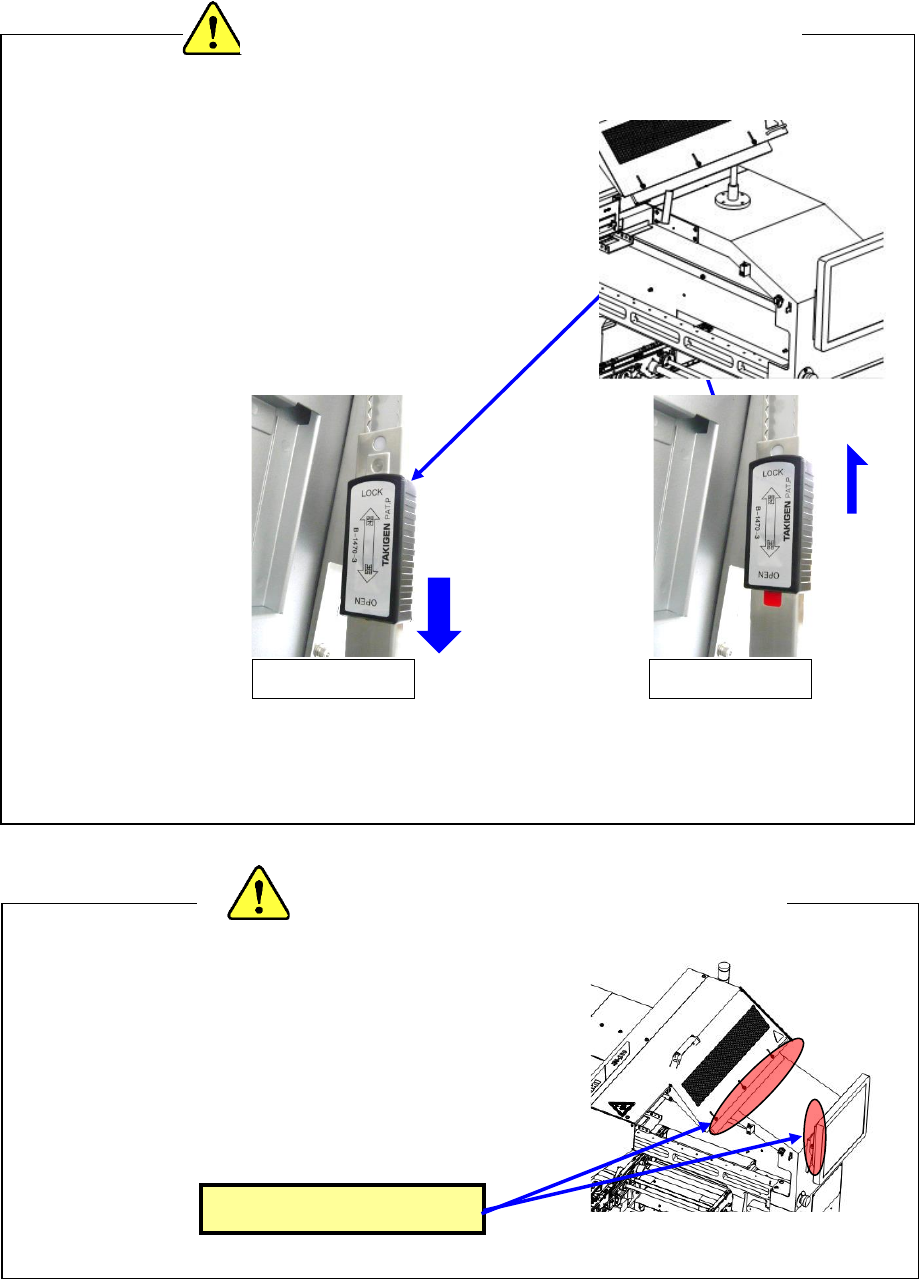

◆ 打开安全盖（安全罩）时，先把盖（罩）子推上去，
再把锁杆向箭头（LOCK）方向推，锁好。
确认上了锁之后，再放开手。
﹡ 没有上好锁就松手时，
安全盖（安全罩）有落下来的危险。
◆ 要关安全盖（安全罩）时，要先解开锁，再关闭。
把安全盖（安全罩）向上提，
再把锁杆向 OPEN 方向推，解锁。
（请注意，解锁时要防止安全盖（安全罩）落下来受伤。）
﹡不要在安全盖（安全罩）、手杆等处过渡增加负荷。
◆ 维护 ATC 或 XY、Head 时，
进入装置内部作业时，请特别注意
不要从后面撞到安全盖（安全罩）或监视器，
不要撞到头，作业时不要受伤。
LOCK（锁定）
＜在装置内操作时的注意事项＞
＜开关安全盖（安全罩）时的注意事项＞
注意不要撞到头部、身体
OPEN（打开）
第 1 部 基本篇 第 1 章 装置概要
1-11
⑨
⑧
②
①
⑦
⑪
⑤
④
⑦
③
⑮
⑪
⑫
⑭
⑥
⑩
⑯

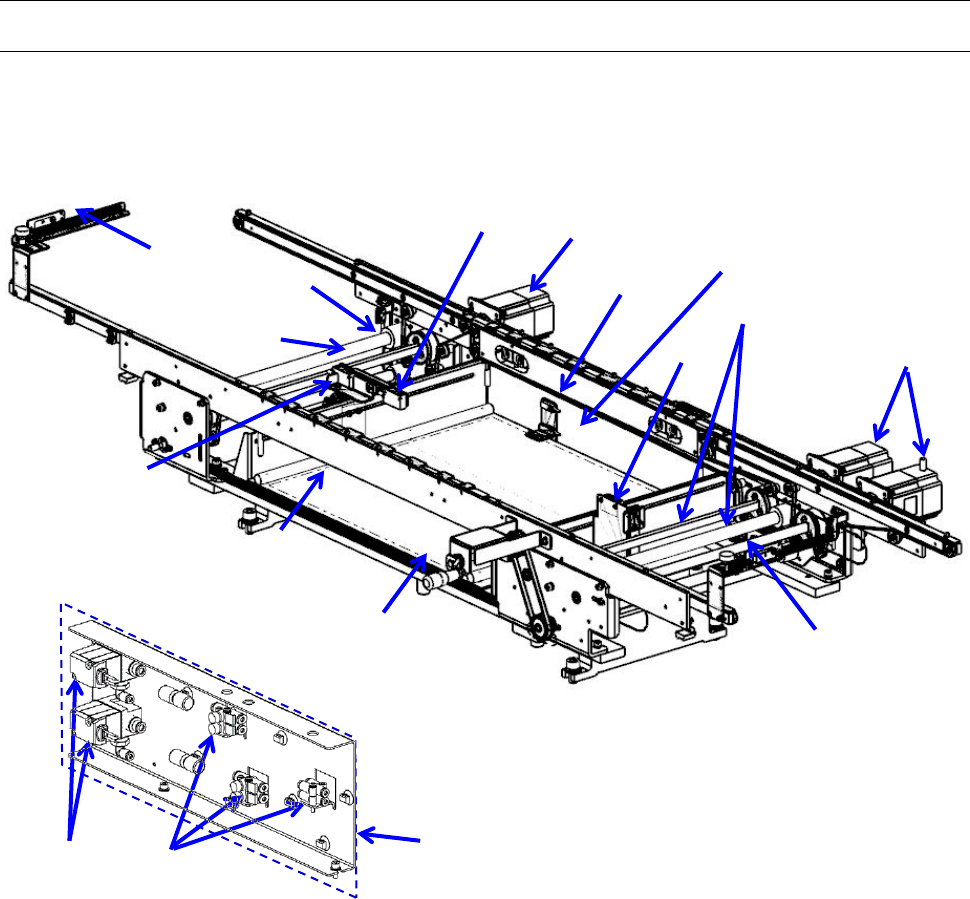

1-2 本装置的构造
1-2-1 基板传送部分的构造
・ 基板传送部的构成
1
IN
传感器
10
速度控制器
2
STOP
传感器
11
驱动轴
3
挡块
12
OUT
传感器
4
支撑台
UP
传感器
13
支撑销检出传感器受光
5
支撑台
DOWN
传感器
14
WAIT
传感器
6
支撑台电磁阀
15
C_OUT
传感器
7
传送马达
16
2
段控制单元
8
支撑台
9
传送宽度调节手柄
