第 1 部基本篇第 2 章生产

2-162

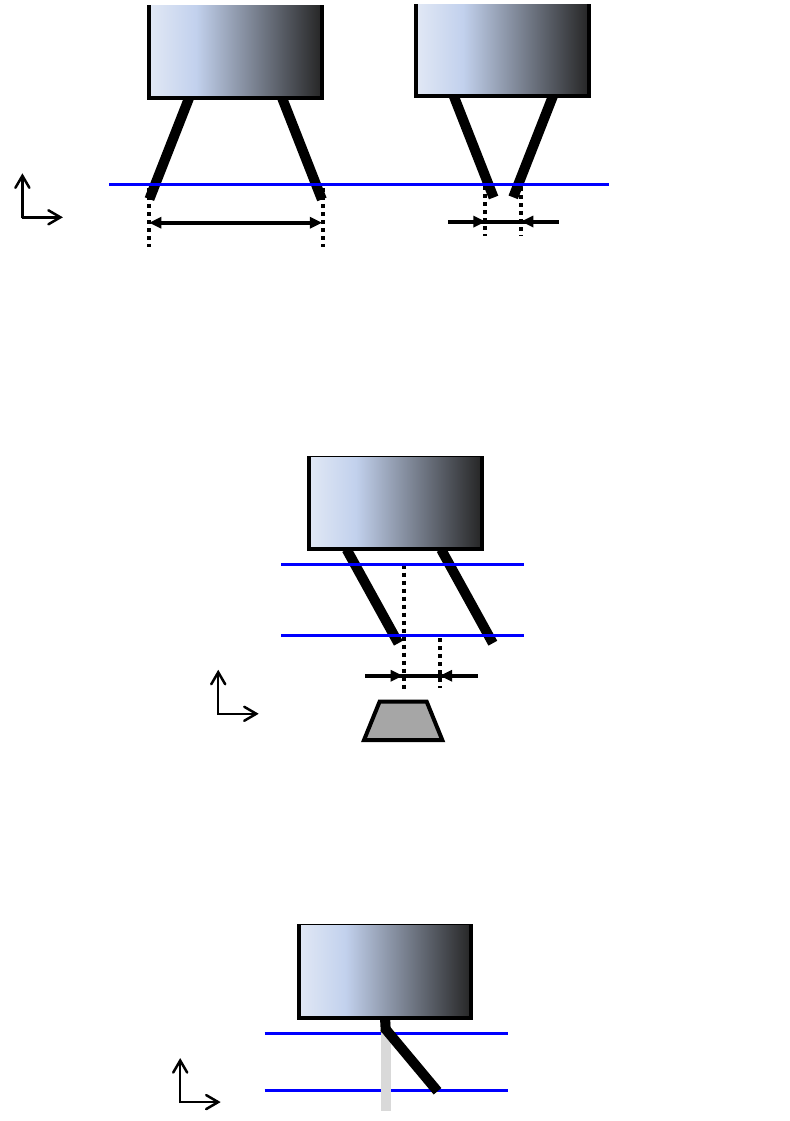

引脚矫正失败时，请根据识别结果确认下述失败条件。

(1) 引脚宽度的值比可以矫正的阈值大或者小

引脚宽度超过了机械控制参数中所指定的阈值上下限时，引脚无法插入矫正工具的插入孔，因此执

行元件废弃处理。

(2) 引脚前端宽度的中心坐标与引脚末端宽度的中心坐标的偏移过大

引脚前端（激光识别１）引脚宽度的值在可矫正范围内，但引脚宽度的中心坐标与引脚末端（激光

识别 2）的偏移量过大时，将引脚插入矫正工具时，引脚与工具可能发生碰触，因此在判定后执行

元件废弃处理。

(3) 引脚垂直方向的弯曲过大

激光识别结果显示引脚朝垂直方向大幅弯曲时，引脚无法插入矫正工具的插入孔，因此执行元件废

弃处理。

激光识别

激光识别 1

激光识别 2

激光识别 1

激光识别

第 1 部基本篇第 2 章生产

2-163

多针引脚矫正失败时，请确认以下失败条件。

(1) 引脚宽度的值比可矫正阈值大或小

引脚宽度超出了机械控制参数指定的上下阈值限时，引脚无法进入矫正工具的插入孔，所以对元件

实施废弃处理。

请在生产程序中调整压入量。

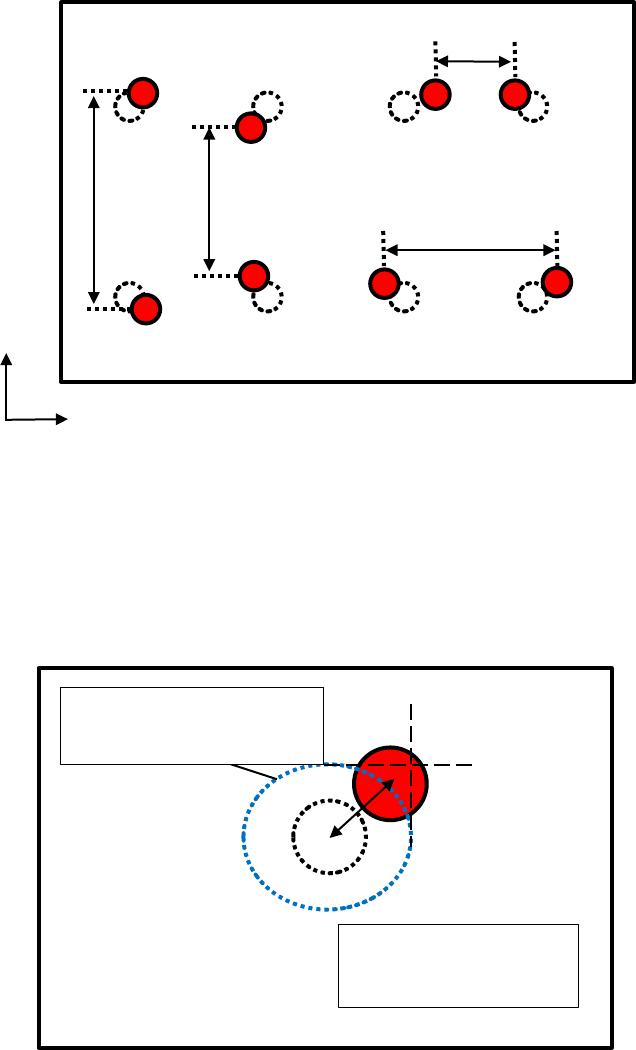

(2) 引脚的位置偏移不在配置检查阈值内

请在生产程序中调整压入量。

如果生产程序的视图数据在设定的配置检查阈值(判定水平)内，XY 各自的引脚偏移量都在范围内

却依然报错，此时请对生产程序的压入量进行调整。

※ 配置检查是为了判定引脚偏移量是否在阈值 XY 所构成的椭圆范围内，上述情况下引脚偏移量

在椭圆范围之外。

配置检查阈值的椭圆范围

(

中心偏移的允许范围

)

XY 在各自的范围内，

但在椭圆范围外

第 1 部基本篇第 2 章生产

2-164

(3) 矫正重试中压入量超出阈值

请在生产程序中对压入量进行调整。或者在机器设置中对矫正重试时的压入量的增加和减少量进行

调整。

在矫正重试中可以增减压入量(仅凹型、凸型治具)，但超过压入量的阈值时也会矫正失败。

压入量的阈值：生产程序的元件高度 - 生产程序的多针引脚矫正的封装高度

此外，如果引脚弯曲也不执行引脚矫正动作时，请确认和调整图像识别参数。

不执行引脚矫正有以下原因。

・引脚过度弯曲，造成在确定引脚位置的图像识别阶段发生错误。此时，还请确认元件的引脚状态。

・参数调整不充分，造成在检测引脚弯曲之前的图像识别阶段，发生无法确定引脚位置的错误。
